تعديل .. استفسار عن الترانزيستور المطبوع

يا هادي · 31-12-2011, 02:58 PM

السلام عليكم جميعا ورحمة الله وبركاته
فقط اود ان اسال يوجد في البوردات شكل ترازيستور المطبوع ويكون مكتوب امامه حرف q او t ولكن وجدت نفس الشكل ومكتوب بجانبه حرف d فما هو هذا العنصر الالكتروني وكيفية قياسه ومشكور سلفا والسلام عليكم ورحمة الله وبركاته

أحمد مصر · 31-12-2011, 05:22 PM

اعتقد انه Diac or triac

ماجد عباس محمد · 31-12-2011, 05:55 PM

أخى
بالرجوع للداتا شيت تجد أن هذا قد يكون أى مكون له 3 أطراف بما فى ذلك 2 دايود لهما أنود مشترك أو كاثود مشترك
أحيانا يكون مجرد دايود تردد عالى و الطرف الثالث غير متصل
بدون الدوائر معذرة الطريق صعب

أبو سيف · 31-12-2011, 06:01 PM

وقد يكون دايود وهو الأغلب إذا كان البورد يعمل في أجهزه كالتلفزيون أو شاشة كومبيوتر ، والرقم عليه يحدد هويته من خلال SMD Code Marking

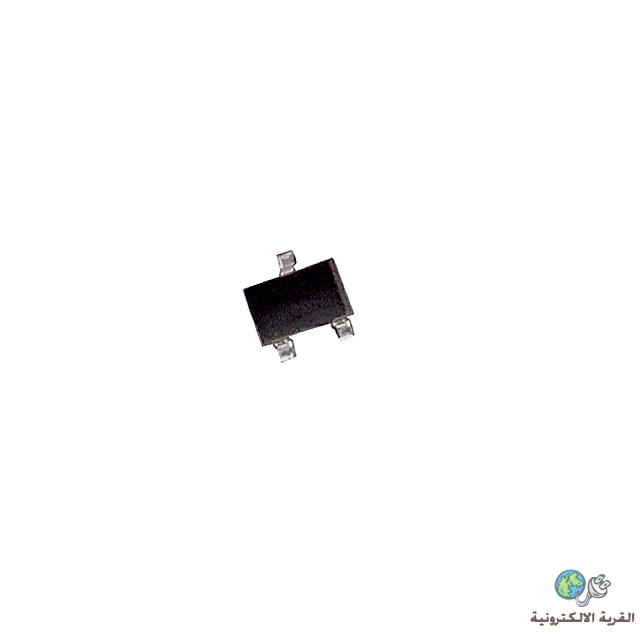

الصوره أدناه تعطي مثل ، وليس بالضروره تكون الأقطاب متشابه .

الرد جاء في وقت واحد .. كما تفضل مشرف القسم أيضا ، ربما Daul Diode والرقم عليه يحدد صنفه

يا هادي · 31-12-2011, 07:08 PM

مشكور على الرد السريع
مكتوب عليه رقم 27 وبقربه على البورد d36
واود السؤال عن كيفية فحصه؟
وبارك الله فيكم والسلام عليكم ورحمة الله وبركاته.

أبو سيف · 31-12-2011, 07:52 PM

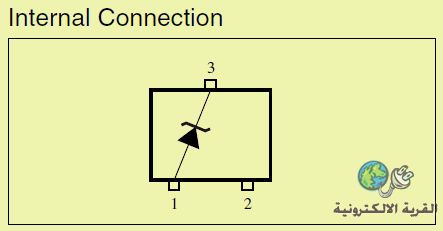

الكود 27 = BAS70-04 وهو Schottky Diode حسب تسلسل الرموز
الداتاشيت في الرابط التالي :

www.diodes.com/datasheets/ds11007.pdf

يا هادي · 31-12-2011, 08:02 PM

الله يبارك فيك اخي ولكن هناك سؤال
كيف نستطيع البحث عن datasheet اي كيف قمت اخي بفك رمز 27 ليصبح BAS70-04
والسلام عليكم ورحمة الله وبركاته.

أبو سيف · 31-12-2011, 08:21 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة يا هادي

الله يبارك فيك اخي ولكن هناك سؤال
كيف نستطيع البحث عن datasheet اي كيف قمت اخي بفك رمز 27 ليصبح BAS70-04
والسلام عليكم ورحمة الله وبركاته.

من خلال SMD Databook .
إبحث في المنتدى وبالأخص أقسام الصيانه ستجد كنوز من الكتب والملفات تنتظر من يستوعبها .
