سؤال عن varistor

[OWNER]

سؤالي عن طريقة توصيل varistor

كيف بهذه التوصيله ان يحدد الفولت ويحمي الدائرة من الفولت الزائد

ارى بان طرف منه على L وطرف على N

يعني الكهرباء ماشية وماشية لو كان على طرف واحد من خطوط الكهرباء
مثل توصيل الفيوز كان فهمتها ...

انا اسأل لاني اتاني بورد الكتروني لاصلحه لان صاحبه شغل الجهاز على جهد 220 وهو يريد 120 فولت
طبعا ال varistor كان محروق وبحثت عن سبب ايقاف الجهاز عن العمل كل شيء سليم الا ان خط من خطوط النحاس كان محروق
يعني لو كان خط النحاس قوي شوي لما استفدنا من ال varistor بشيء حتى لو انفجر ال varistor ستظل الكهرباء واصله وتتلف شيء آخر
مع العلم ان الدائرة الاكترونية لايوجد بها فيوز هكذا مصممه قد يكون الفيوز في البلك ولكن في الدائرة لايوجد
ياريت حد يفهمني ؟!؟

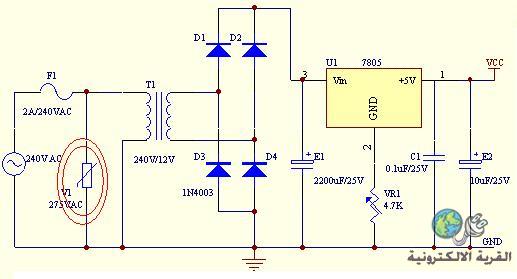

رابط الدائرة

[حيدر علاج حسن]

لاحظ انه يوصل بعد الفيوز مباشرة ...
فعند ارتفاع الجهد ينتحر الفايرستور و يعمل دائرة قصر على نفسه فيمر تيار القصر عبر الفيوز و ينتحر هو الآخر ليفتح الدائرة ...

[OWNER]

ماذا لو مافي فيوز في الدائرة كما حصل معي ما فائدة الفايريستور اذا


يعني اعتقد ان الفيوز لوحده يفي بالغرض وكفاية صح ؟!؟

[فهد المنصور]

المشاركة الأصلية كتبت بواسطة OWNER

ماذا لو مافي فيوز في الدائرة كما حصل معي ما فائدة الفايريستور اذا


يعني اعتقد ان الفيوز لوحده يفي بالغرض وكفاية صح ؟!؟

الفيرستور كما ذكر المهندس حيدر يضحي بنفسه لكي يحمي الدائرة .. فعند حدوث زيادة في الجهد يتحول الى سلك وبالتالي يقطع الفيوز قبل أن تتأثر باقي اجزاء الدائرة الالكترونية

[ماجد عباس محمد]

إضافة لما قاله الإخوة الأفاضل، لو لم يكن هناك فيوز لدخلت 220 على الدائرة و تلفت مكونات أغلى و ربما لا يتيسر تغييرها و تتلف البوردة بالكامل

رغم أن ما ذكر عن الفاريستور فى حال ال 220 يبدو سليما من الجهة النظرية إلا أن دوره ليس الحماية ضد ال220 فى دوائر 110 فهو يوضع فى دوائر 220 و 380 و كل دائرة الكترونية الآن و أصبح جزء أساسى من دائرة التغذية و الدور الرئيسى للفاريستور يتضح من الداتا شيت له حيث تجد له قدرة مستوعبة و فولت بينما الفيوز يحدد بالتيار
هذا لأن دور الفاريستور أن يتدخل لمنع الضوضاء التى فى صورة نبضات سريعة على خط التغذية تعبر الدائرة من أولها لآخرها (لترددها العالى و قصر زمنها) مربكة كل أجزاء الدائرة وهى تنتج من الأحمال الحثية كتوصيل أو فصل موتور أو محول كبير أو ما شابه و قديما بدء تشغيل مصابيح الفلوريسنت و النيون حيث لا يكون الفاريستور بمثابة قصر و لكنه بانخفاض مقاومته "يقص" الجزء الزائد أى يمتص ما هو أعلى من حد معين بدلا من المرور و أيضا يوضع قبله مرشح من ملفين بينه و بين مصدر التغذية لتقليل أثر التداخلات

[OWNER]

جزاكم الله خيرا وشكرا لمروركم الكريم نتعلم منكم كل يوم شيء جديد حتى لو كنا دارسين القطعة الاكترونية جيدا

هذا لأن دور الفاريستور أن يتدخل لمنع الضوضاء التى فى صورة نبضات سريعة على خط التغذية تعبر الدائرة من أولها لآخرها

ومامصدر هذه النبضات السريعة من اين تاتي وماتاثيرها على اللوحه الاكترونية

بينما الفيوز يحدد بالتيار

فولت وتيار ام تيار فقط
يعني مثلا عندي فيوز مكتوب عليه 250 فولت 6 امبير
هل هذه القيم هي قيم دقيقه جدا وتكون اقصى قيمه له
وبعدها يتلف الفيوز
وماهي الظروف التي احيانا يكون الفيوز متفحم ونراه لسا شغال وموصل الكهرباء
حصلت معي كثيرا وادى ذلك الى تدمير اللوحه الاكترونية

آسف لهذه الاسئلة ولكني في هذه الفتره ابحث بعناية عن دوائر الحماية لاني احتاجها في عملي سواء في التصليح او في بناء الدوائر

واذا في مجال اخي ماجد تساعدني في دائرة في هذا الموضوع

http://www.qariya.com/vb/showthread.php?t=100369

فقط اريد اذا حصل قصر في الترانزيستور ان تفصل الدائرة عن العمل لاني اتعامل مع جهد 220 فولت ( اريد دائرة الكترونية )

[ماجد عباس محمد]

القيم ليست دقيقة فهو سلك له قطر يعتمد على الحرارة لكى يفصل
الفيوز المتفحم يكون نتيجة للقاعدة غير متصلة جيدا والشرار الناتج يحرق الفيوز ولو زاد التيار كان انصهر سلك الفيوز
المفروض أن للفيوز زمن يفصل بعده لو كان التيار مساوى للقيمة المكتوبة عليه و كلما زاد التيار قل الزمن
بعض الفيوزات مع الموتورات تكون بطيئة الاستجابة لأن الموتورات يسحب تيار أعلى من الحد العادى عند البدء
التحكم و حماية الموتورات ذات القدرات الكبيرة تكون بدوائر حماية متقدمة لمنع المشاكل

[KRAYANI]

اخي اضافة عما ذكرة اخواننا المهندسين الكبار
حسب خبرتي العملية ان الفيريسور هو دايود زينر لفولت AC وتركيبة
يوضع مثلا 220 فولت عند ارتفاع الفولت المفاجئ عن رقم الفيريستور يحترق ويصبح دائرة قصر مما يسبب في حرق الفيوز
