ماالخطأ في تنفيذ هذة الدائرة لكي لاتعمل .

[emad1]

السلام عليكم


[CENTER] نفذت هذة الدائرة ولكنها لم تعمل ممكن اعرف الخطا الذي فعلته لكي يجعلها لاتعمل وشكرا .

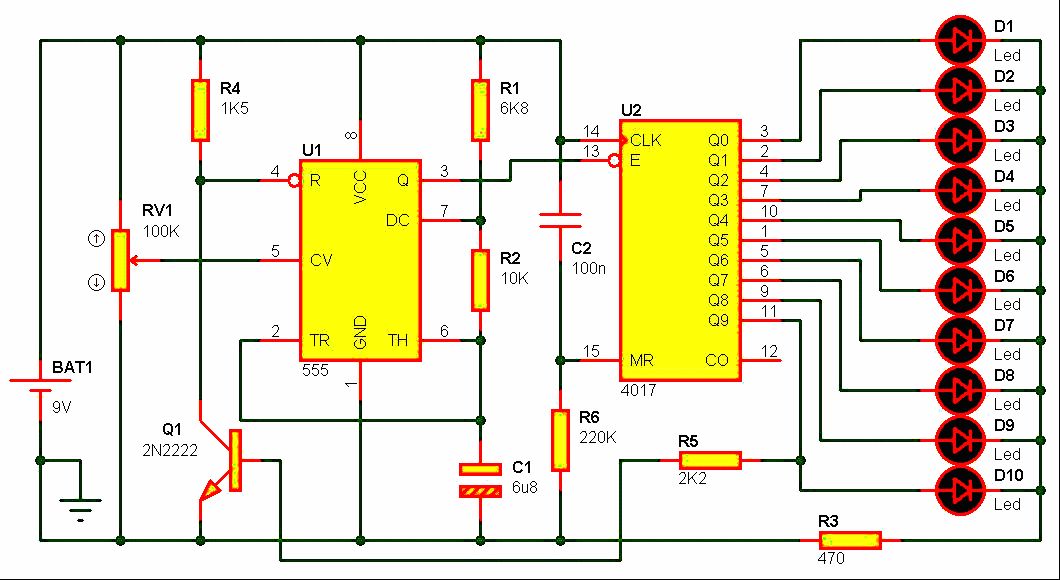

الدائرة الرئيسية :




الدائرة بعد التنفيذ :


]

[5282]

اعتقد انة من المفترض توصيل الرجل 3 مع clk

3 هى مخرج النبضات من ال 555
clk الرجل 14 مدخل النبضات ل 4017

[Imozar]

المشاركة الأصلية كتبت بواسطة 5282

اعتقد انة من المفترض توصيل الرجل 3 مع clk

3 هى مخرج النبضات من ال 555
clk الرجل 14 مدخل النبضات ل 4017

ليس ضروريا .
في 4017 لنا الاختيار إما:
1- إدخال التردد من 14 وتوصيل 13 بالارضي
او العكس:
2- إدخال النبضات من 13 وتوصيل 14 بالموجب

[ماجد عباس محمد]

أخى
هل لم تعمل فى الواقع أم على بروتس؟؟
هل وصلت طرف التغذية رقم 19 فى المتكاملة 4017 بالبطارية كما فى 555؟
بعد هذا لو لم تعمل على بروتس يكون النموذج المستخدم 555 لا يتعامل مع طرف 5 وهو control voltage
أيضا استخدام مقاومة 100ك و الطرف 5 داخل على مجزء الجهد 5 ك ، 10 ك لن يؤثر فيها سوى عند الأطراف فقط لو استخدمت 10 ك سيكون أكثر تأثيرا هذا إن كان المحاكى يماثل الواقع

[فهد المنصور]

أن كان الاختبار عملي وليس على الكمبيوتر .. يمكنك أجراء فحص بشكل تدريجي للدائرة ..

بواسطة مقاومة و LED افحص الطرف رقم 3 للـ 555 .. وقيمة المقاومة والمكثف كافية لكي تلاحظ تذبذب في اضاءة LED

ايضا كما ذكر المهندس ماجد تأثير الزمن للمتكامل 555 سيكون على المقاومة بين طرف 5 و 6 " المقاومة 10 كيلو " .. ويمكنك اضافة مقاومة على التوالي معها 1 كيلواوم لكي تتجنب قيمة 0 أوم

[اكزي]

السلام عليكم جميعا

بعد ادن المشرفين واخواننا الكرام

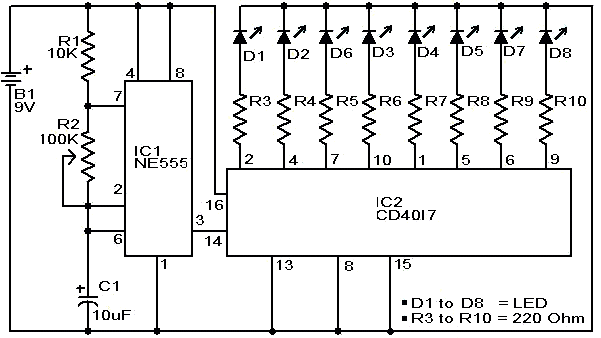

يمكنك التعديل على دائرتك باضافة ما هو بالصورة

[emad1]

أخوان صممت الدائرة على برنامج ciruit wizard

اشكر جميع الاخوة الذين ابدوا مساعدتهم لي .
وشكرا على المعلومات
وشكرا للااخ اكزي على الدائرة جزاك الله كل خير .

[اكزي]

الشكر لله اخي الكريم
