[محمود جابر]

هل يمكن اخراج قيمه انالوج من البك

[somood]

لا يا أخي لايوجد كما تظن فلا يمكنك ان تعطي امرا للبيك بأن يخرج مثلا 3 فولت من احد الاطراف او ان يخرج موجة جيبية ولا هناك طرق لإخراج جهد اقل من 5فولت من احد الاطراف وهي استعمال ما يسمى PWM وهي بأختصار ان البيك يعطي جهد 5 فولت متقطع بفترات يمكن تحديدها ومعدل هذا الخرج يكون اقل من 5 فولت حسب فترة التقطيع ( طبعا هذا التقطيع يكون بزمن صغير لا يمكن للبشر ملاحظته ....
وهناك طريقة اخرى رأيتها في احدى المشاركات في القرية وهي بكتابة معادلة جيبية وخرج هذه المعادلة يطبق على احدى البورتات مثلا PORTB وطبعا يكون بالباينري ثم هذا الخرج يطبق على احدى المتكاملات التي تحول من ديجتال الى انالوج D/AC

[somood]

تصحيح ...( ولكن هناك طرق )

[محمود جابر]

شكرا اخي على الرد السريع
ولكن هل لديك اي معلومات عن المتكامله التي ذكرت
واذا كان هناك طرق لاخراج جهد انالوج من البك هل تعرف عنها شيا او اي نوع من البك
وشكرا

[somood]

اقتباس المشاركة الأصلية كتبت بواسطة محمود جابر شكرا اخي على الرد السريع ولكن هل لديك اي معلومات عن المتكامله التي ذكرت واذا كان هناك طرق لاخراج جهد انالوج من البك هل تعرف عنها شيا او اي نوع من البك وشكرا

اهلا وسهلا بك
الصراحة انا لم اتعامل مع اي منها من قبل ...ولكن يا اخي لماذا تريد ال خرج انالوج ؟
اذا كنت تريد التحكم بشدة اضاءة ليد اوسرعة محرك فالانسب هو استخدام طريقة pwm وفي هذا الرابط درس للرائع احمد سمير فايد يشرح استخدام هذه الخاصية
http://www.qariya.com/vb/showthread.php?t=90719
واعتقد ايضا انه عن طريق هذه الخاصية يمكن انتاج موجات جيبية بشكل معين
واما بالنسبة للطريقة الثانية انظر للروابط في المشاركة التالية
http://www.qariya.com/vb/showthread.php?t=96564

[محمود جابر]

اهلا وسهلا بك اخي العزيز
انا بصراحه لدي ماكينه بها مشكله بوحده الكنترل الخاصه بها
وليس امامي الا تحويلها الى plc
ولكن سعر وحده الplc هو اغلى من ثمن الماكينه نفسها
ففكرت ان اعمل متحكم للماكينه بالبك نظرا لرخص ثمنه
وتواجهني مشكله هي ان كل اشاره ديجيتال للماكينه يصاحبها اشارتان انالوج
سرعه الحركه وضغط الحركه

[EPE.Ahmed]

لاخراج قيم انالوج يجب استخدام محول رقمي-تناظري مع المتحكم يمكن استخدام واحد من نوع DAC0808 ثمنه تقريبا 13 جنيه .
وهذه الشريحة تستخدم مع بورت كامل من البيك وتحول القيم من0 الى 255 الي مايناظرها من الانالوج .
ولكن مشكله هذه الشريحة انها لا تخرج فولت وانما تخرج تيار يتناسب مع الدخل.
ويجب تحويل التيار الى فولت عن طريق op amp في وضع current to voltage converter .

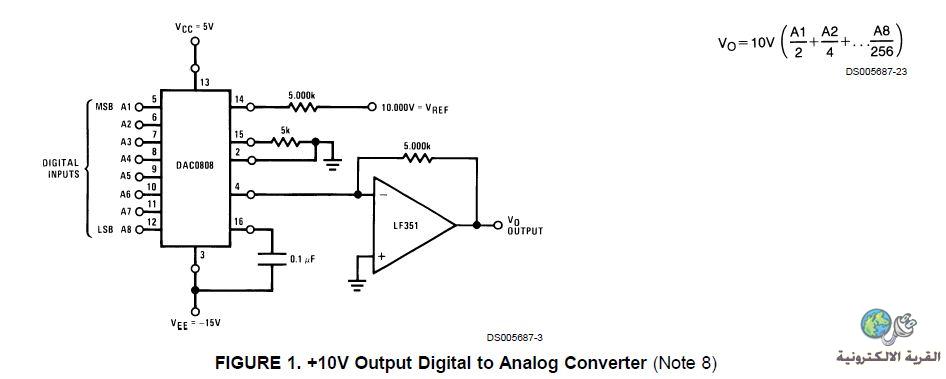

وهذه هي التوصيلة المثالية للشريحة عندما يكون الخرج من 0 الى 10 فولت.
op amp المستخدم هو lf 351 بها op amp واحد يمكن استبدالها ب lf353 بها اثنين op amp وبنفس السعر والامكانيات.

[محمود جابر]

الف الف شكر على المساعده
