[بسام1970]

هذا المشروع سهل جدا لمن لديه خبرة قليلة بالبرمجة الخاصة بالمايكروكنترولر

وحتى لمن لديه خبرة فقط في الإلكترونيات.

ما تحتاجه لصناعة مرسل ومستقبل تحكم عن قرب (أو أبعد من ذلك إن أحببت تطوير المشروع) دائرة مبرمجة للمايكرو نوع بيك
برنامج خاص للمبرمجة

وبعض العناصر الإلكترونية.

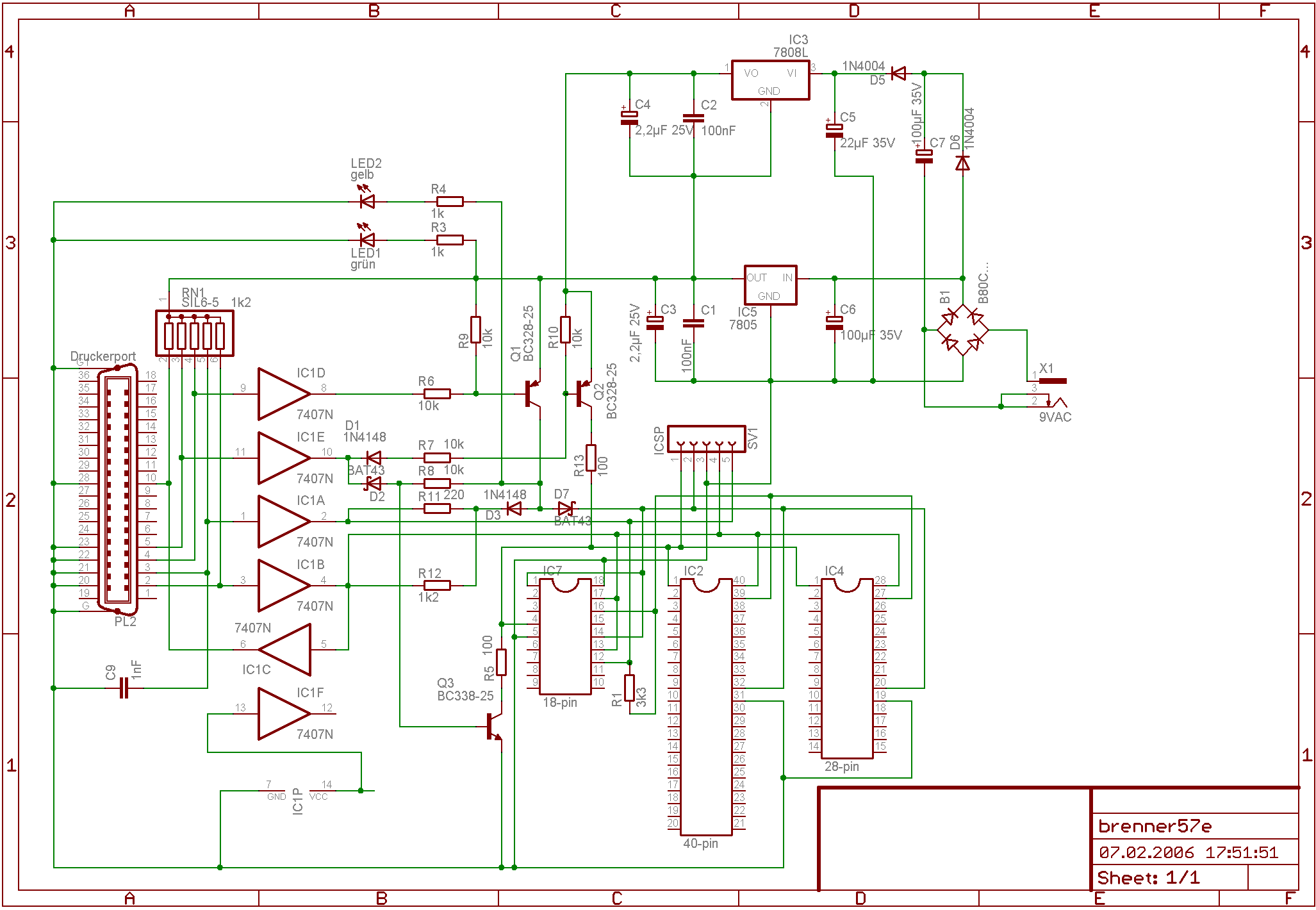

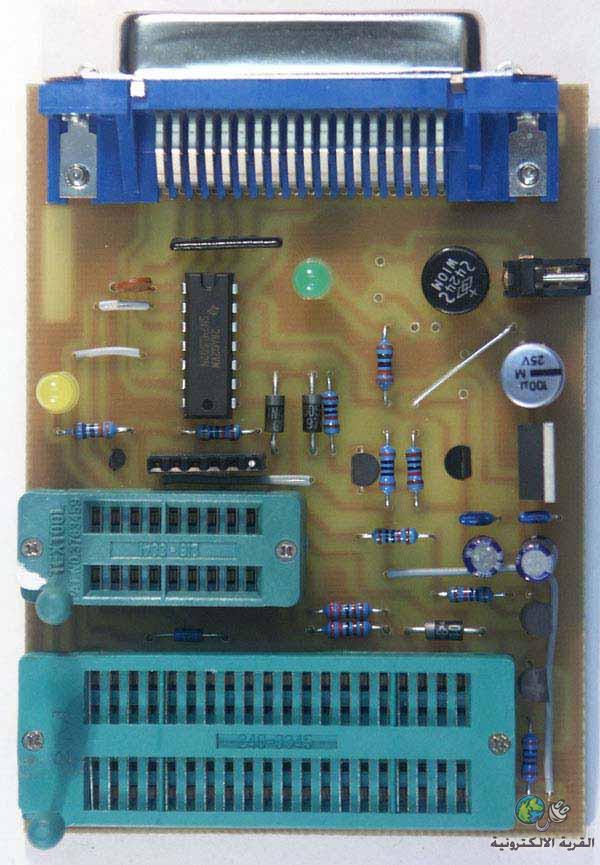

المبرمجة والمخطط الخاص بها

V

V



برنامج المبرمجة تجده هنا

http://www.winpicprog.co.uk/

مخطط المرسل والمستقبل تجده هنا
http://www.rentron.com/PicBasic/IR_Chips.htm
وهذا الكود النهائي المجرب:

ما عليك إلا أن تحرقه على البيك:

:020000040000FA
:100000009628A800F839A000A00CA00C200C8407AA
:100010003A20A800000591282808031C03010006C7
:10002000280580069128B400841780048413A20157
:10003000201CA200222003199128222003199128B4
:10004000222091283408A2064930A000F430A100F3
:10005000000834052206031D3228A00A0319A10F47
:1000600028280800B830A0070B300318013EA1076C
:100070000311080000308A0028080739423E03189F
:100080008A0A8200013402340434083410342034E3
:1000900040348034A301A200FF30A207031CA30751
:1000A000031C91280330A100DF3058204C28A10107
:1000B000E83EA000A109FC30031C6128A00703183A
:1000C0005E28A0070000A10F5E2820186728A01C4A
:1000D0006B2800006B2808000310A10CA00CFF3E49
:1000E00003186C2820089128A20002307D28A20065
:1000F00004307D28A301A2000530A80023082102B6
:10010000031D84282208200204300318013003193B
:1001100002302805031DFF3091280404031DFF3021
:1001200091288313031383120000080007309F00F7
:1001300083169F0105170A3083124A20051FAA283B
:100140008316FF308500831286018316860181178E
:1001500083121A298316FF308600811383128513B8
:1001600083167F308500831212298517B728B82897
:10017000B928BA28BB28BC288513BE28BF28C028A8
:10018000C128CD0BB5280130A100F430582008005B
:100190006030CD00B520D101083051020318EA28A3
:1001A0004E3084005108003E01200030031D013014
:1001B000C700C801A001A1014808A30047087B208F
:1001C000031DE5281830CD00E7283030CD00B520DC
:1001D000D10FCC280310050CC700C8011F304705FC
:1001E000CB00D10105305102031810294B30840097
:1001F0005108003E01200030031D0130C700C80136
:10020000A001A1014808A30047087B20031D0B297A
:100210001830CD000D293030CD00B520D10FF22897
:1002200019304A200608FF3C031919290608CE0098
:10023000C82812290310050CC700C8011F30470544
:10024000D000A00105308400803013202008C500B4
:100250002108C6004508A0004608A100A301C83037
:100260007720C7004508A0004608A100A301003080
:100270007420C9004708840049088D20C900CA00BD
:1002800049084A0403194929D20105181A29860187
:100290001A29D1010D30510203185E29A001053041
:1002A0008400803013202008C7002108C8005108AE
:1002B000383E840047088000D10F4A29FF30CE0025
:1002C000D10108305102031877295108383E8400C3
:1002D0000008C70064304702031875294E308400B7
:1002E0005108003E012003100C20D10F6129FF307E
:1002F000CB00D3010830D1000D30510203189329EF
:100300005108383E84000008C700643047020318D3
:1003100090294B3084005308003E012003100C202C
:10032000D30AD10F7C291F30CB05D20A5208013CD9
:10033000031D9F294E08CF004B08CC0021295208ED
:10034000FF3C031DA5290330D20050084C05C7000F
:10035000C8014708A0004808A1004B087A20031DE7
:1003600021290518B6294E09860021295208023C88
:10037000031D21294E084F02031D2129D1010830F8
:1003800051020318EC294E3084005108003E012030
:100390000030031D0130C700C801A001A1014808B9
:1003A000A30047087B20031DEA290630840051087A
:1003B000003E01200030031D0130C700C80101309C
:1003C000C7060030C806063084005108003E0120F0
:0E03D000470C0C20D10FBF2921296300ED2915
:02400E00103F61
:00000001FF

وهنا الفيديو:

[5282]

جميل جداا بارك الله فيك موضوعاتك قيمة وشرحك متميز

[dmostafa]

مشكور اخ بسام ولكن لو سمحت قليلا من الشرح لايضاح الفكرة

[بسام1970]

اقتباس المشاركة الأصلية كتبت بواسطة 5282 جميل جداا بارك الله فيك

وفيك بارك الله وشكرا على المرور والتعليق.

[بسام1970]

اقتباس المشاركة الأصلية كتبت بواسطة dmostafa مشكور اخ بسام ولكن لو سمحت قليلا من الشرح لايضاح الفكرة

شكرا لك أيضا واليك الفكرة
طبعا البرنامج واحد ويتم حرقه على اثنين من البيك مايكرو PIC16F628

لا تحتاج لخبرة في البرمجة ولكن يجب أن تستطيع أن تحرق البرنامج على المايكرو (عدد 2, مرسل ومستقبل ) أو تذهب إلى شخص محترف ويملك القدرة والأدوات ليحرق لك البرنامج على البيك مايكرو وبعد ذلك تضع المايكرو في الدائرة.

تستطيع أن تستخدم عناصر مصغرة إس إم دي فتصبح الدوائر المرسل والمستقبل صغيرة جدا ويمكنك استخدام المستقبل لتشغيل طائرة أو سيارة ألعاب أو أي وسائط ترفيه في بيتك كالكراج أو حظيرة الحيوانات الداجنة كإشعال التدفئة لها وإنزال العلف إلى المعالف وصب الماء وكنس الروث وهكذا...

تتكون الدائرة من جزأين أي يجب أن تحرق البرنامج على أثنين من البيك PIC16F628 وتستخدم أحدها للمرسل والآخر للمستقبل

هناك مخطط للمرسل تصل الطرف 15 بالسالب فيصبح البيك مرسلا مع الانتباه لبقية الأطراف وكيفية وصلها حسب المخطط.

أما البيك الأخر فتصل الطرف 15 بالموجب فيصبح مستقبلا وهناك ميزة أخرة وهي ثبات الإشارة المستقبلة على المخرج أم سرعة اختفاءها أي
الدوام Latch أم لحظيا أو مؤقتا.
حيث تصل الطرف 17 بالموجب للبطارية فيصبح المخرج دائم كما ترى في الفيديو عندما تضغط يبقى الطرف المستقبل منيرا
وإذا ضغطت عليه مرة أخرى فإنه ينطفيء!!

وفي الحالة الآخرى ينير فقط ما دمت ضاغطا على زر الإرسال المناسب.




تستطيع أن تتحكم بالأشعة تحت الحمراء أو الفوق بنفسجية "كما في الفيديو" أو حتى لاسلكي بثمانية قنوات مختلفة.

يجب أن تصل ريليهات أو موصلات ضوئية عازلة لتشغيل أحمال متصلة بالكهرباء العامة كالمحركات ... .

هنا تجد دائرة بالبيك الصغير 12F629

الدائرة مجربة وناجحة ولكن بثلاث قنواة كما أن أحد مساوئها أنها تحتاج للبلورة لكل من المرسل والمستقبل أما ألكود فهو متوفر في أسفل الصفحة.

http://www.sixca.com/eng/articles/remote/

وهذه دائرة ب 12 قناة مجربة على بروتيوس والبريد بورد وتعمل وهي مصممة للعمل باللاسلكي ومجربة أيضا على البريد بورد وليس بروتيوس فقط
من مساوئها عدم توفر البرنامج لكي يتم التعديل عليه فقط الهيكسا.
كما أن المخارج لحظية أي ما دمت ضاغطا على الزر ويجب أن تعمل لها لاتش Latch خارجي
التحميل من هنا

http://www.2shared.com/file/foV-ATxw/16F628_RXTX.html

[dmostafa]

بارك الله فيك

[بسام1970]

اقتباس المشاركة الأصلية كتبت بواسطة dmostafa بارك الله فيك

وفيك بارك الله أخي dmostafa

[رسول العراق]

جزاك الله خيرا اخي الكريم موضوع قيم
