مساعدة في مصدر طاقة

[abdo1992]

السلام عليكم ورحمت الله وبركاتة
انا كنت عاوز اعمل دائرة مصدر طاقة اخراج v12 v5 A1.5-A2.5
وطبعا 7805 اكبر تيار يخرجة A1 كحد اقصي ومش عارف اعمل اة وكمان لازم يكون V5 V12 منتظم

[حيدر علاج حسن]

هنا تجد العديد
اختر ما يناسبك
http://www.qariya.com/electronics/pwr_proj.htm

[Imozar]

المشاركة الأصلية كتبت بواسطة abdo1992

وطبعا 7805 اكبر تيار يخرجة A1 كحد اقصي

LM350
+ مقاومة + مقاومة متغيرة :
http://www.ti.com/lit/ds/symlink/lm350-n.pdf

[abdo1992]

الف شكر علي اهتمامكم بي ولكن بالنسبة ل LM350 انا محتاج انا اخرج خطين كل واحد منفصل ولكنة مشترك مع التاريض والمحول واهم حاجة انة يكون منتظم وانا خايف ان يتغير القيمة مع الحمل

[Imozar]

المشاركة الأصلية كتبت بواسطة abdo1992

الف شكر علي اهتمامكم بي ولكن بالنسبة ل LM350 انا محتاج انا اخرج خطين كل واحد منفصل ولكنة مشترك مع التاريض والمحول واهم حاجة انة يكون منتظم وانا خايف ان يتغير القيمة مع الحمل

ربما يستحسن ان ترسم الدائرة التي تريدها وتضع لها صورة هنا.
ارسمها بمنظمات عادية مثل 7805 و7812 لايهم لكن وضح لنا الحمل ومواصفاته وإن شاء الله يكون خير.

[abdo1992]

تقريبا من كل خط هحت LED
وهسحب من V5 تقريبا Am 500 وكمان دائرة ic555
وهسحب منV12 تقريبا 1-1.5 A

[Imozar]

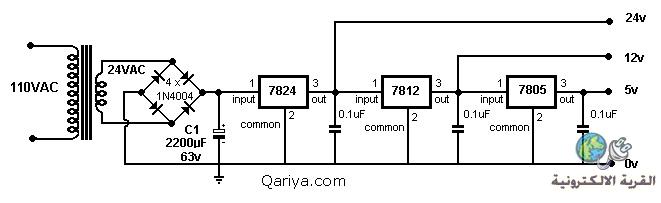

وما دور المنظم 7824 ؟ وما فائدة الخرج 24V ؟

[abdo1992]

اسف جدا هذة الصورة كانت عندي والحقيقة ان الخرج 24 غير موجود اعتذر مرة اخري
