[kishoko]

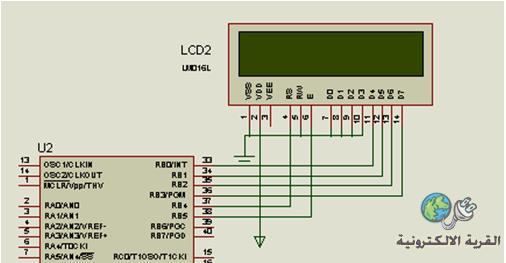

السلام عليكم و رحمة الله و بركاتة اخوانى الاعزاء ارجو منكم مساعدتى بخصوص توصيل LCD 2*16 على بورت B بالبك pic16f877a لأنى قمت بتلك التوصيلات كما فى الصورة التالية
و قمت بعمل الدالة التالية

sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;


void start_flasher(){cmcon=0x07;trisa=0;porta=1;delay_m s(400);porta=3;
delay_ms(400);porta=7;delay_ms(400);}
void main() {cmcon=0x07;trisa=0;loop:start_flasher();lcd_init( );delay_ms(1000);
lcd_cmd(_lcd_clear);lcd_cmd(_lcd_cursor_off);lcd_o ut(1,1,"Mohamd Hassan");
lcd_out(2,1,"1st Project");delay_ms(2000);lcd_cmd(_lcd_clear);
lcd_cmd(_lcd_cursor_off);goto loop;}

ولكن لا فائدة فالليدات تعمل بشكل سليم و لكن الشاشة لا يحدث بها شئ سوى ظهور الصف العلوى ابيض بدون حروف و لا أعرف كيف تكون التوصيلة الصحيحة فهل من مجيب يا اخوانى ؟؟؟

[noornader]

وعليكم السلام اخى الكريم

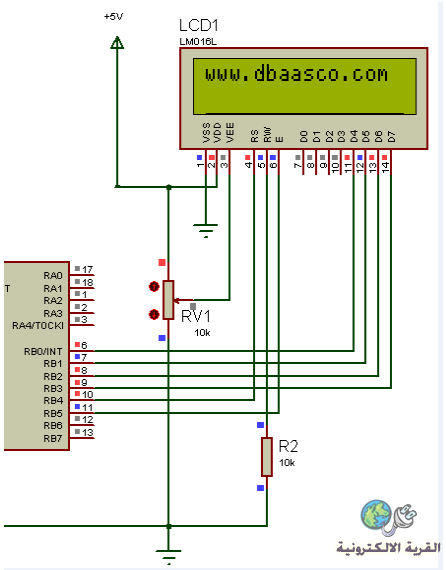

تفصل التوصيل الصحيح للشاشة LCD على المنفذ ب للمتحكم PIC16F84A ولكن ليس هناك فرق مع PIC16F877A



تمنياتى لك بالتوفيق

[Imozar]

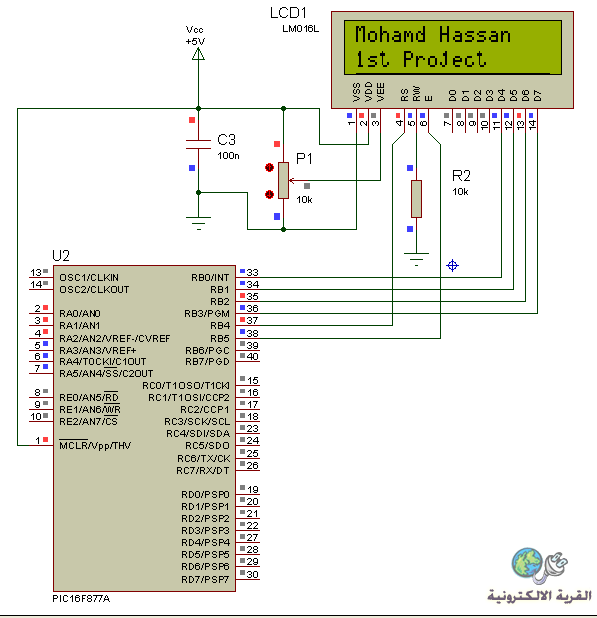

اعدت مشروعك بالبروتوس ووصلت أطراف الشاشة والمقاومة الخاصة بتباين الضوء (contraste) مثلما شرح الاستاذ noornader وكما في الصورة :
http://upload.qariya.info/images/qariya-21f442f91d.png
جرب هذه الطريقة ربما تحل مشكلتك.

[kishoko]

اقتباس المشاركة الأصلية كتبت بواسطة noornader وعليكم السلام اخى الكريم تفصل التوصيل الصحيح للشاشة LCD على المنفذ ب للمتحكم PIC16F84A ولكن ليس هناك فرق مع PIC16F877A تمنياتى لك بالتوفيق

اخى استاذ نوور اشكرك لمحاولتك مساعدتى و ليحفظها الله لك بجنان فى جناتة باذن الله اما بعد فقد حاولت ان اقوم بتوصيلات عدة على الطبيعة بدون استخدام و باستخدام البروتس و لكن تقريبا كل المحاولات فشلت و لكنى لن ايأس فقد رفعت لك الداتا شيت الخاصة بالشاشة لعل يكون لها اعدادات خاصة و ها هو الرابط و ارجو منك افادتى لعا ان يكون الحل بين يديك
الداتا شيت

[سيف ديزاين]

السلام عليكم ورحمة الله وبركاتة
تم حل المشكلة
فقط اربط شاشة lcd مثل ما انا ربطتهه لك في هذه الصورة



وبالنسبة للكود تم التعديل علية

sbit lcd_rs at rb2_bit;
sbit lcd_en at rb3_bit;
sbit lcd_d4 at rb4_bit;
sbit lcd_d5 at rb5_bit;
sbit lcd_d6 at rb6_bit;
sbit lcd_d7 at rb7_bit;

sbit lcd_rs_direction at trisb2_bit;
sbit lcd_en_direction at trisb3_bit;
sbit lcd_d4_direction at trisb4_bit;
sbit lcd_d5_direction at trisb5_bit;
sbit lcd_d6_direction at trisb6_bit;
sbit lcd_d7_direction at trisb7_bit;



void start_flasher()
{
cmcon=0x07;
trisa=0;
porta=1;
delay_ms(400);
porta=3;

delay_ms(400);
porta=7;
delay_ms(400);
}


void main()
{
cmcon=0x07;
trisa=0;
loop:
start_flasher();
lcd_init( );
delay_ms(1000);
lcd_cmd(_lcd_cursor_off);
lcd_out(1,1,"Mohamd Hassan");
lcd_out(2,1,"1st Project");
delay_ms(2000);
lcd_cmd(_lcd_clear);
lcd_cmd(_lcd_cursor_off);
goto loop;
}


فقط لا تنسانا بالدعاء
