قديم 15-01-2012, 04:08 AM المشاركة 1
Thumbs up ارجو التثبيت مكبر ارسال اف ام بقدرة 300 وات Twitter FaceBook Google+



السلام عليكم
اقدم لكم دائرة مكبر اشارة FM بقدرة 300 watt

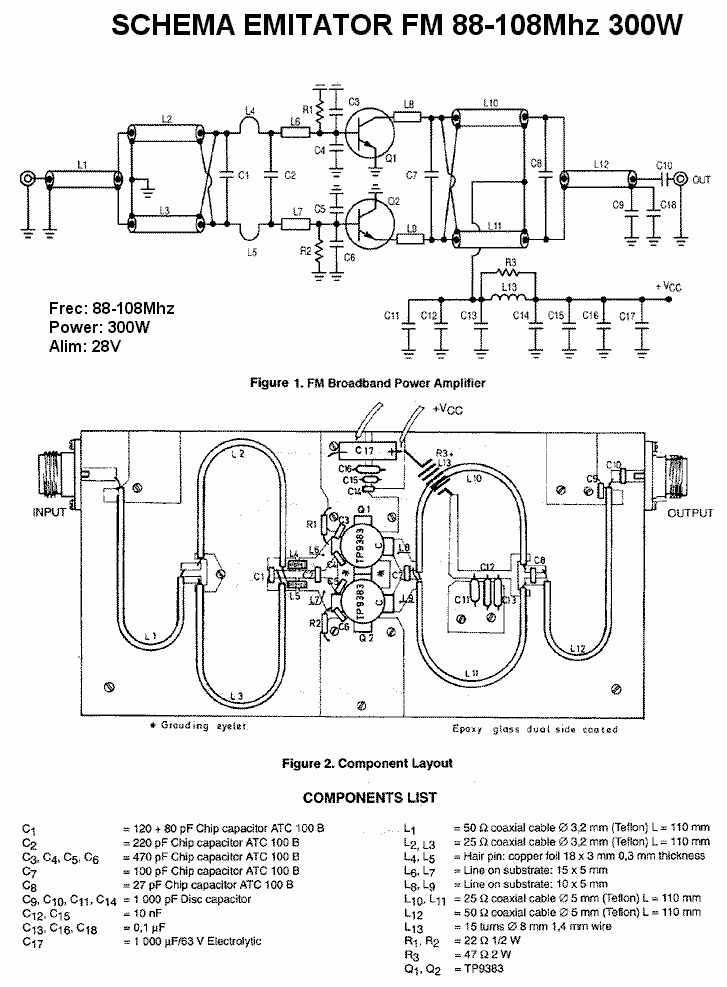

مخطط الدائرة

اعلانات

فهد المنصور
:: مؤسس موقع القرية الالكترونية ::
تاريخ التسجيل: Feb 2004
المشاركات: 11,350
نشاط [ فهد المنصور ]
قوة السمعة:314
قديم 15-01-2012, 06:01 AM المشاركة 2
افتراضي


شكرا لك مهندس حماده الصافي على الموضوع ..

هل يمكن اضافة تفاصيل اكثر حول الدائرة .. ؟
هل هي مرسل .. ام مجرد مكبر لأشارة ارسال ..؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية حماده الصافي
حماده الصافي
:: مهندس جيد ::
تاريخ التسجيل: Feb 2010
الدولة: iraq
المشاركات: 235
نشاط [ حماده الصافي ]
قوة السمعة:0
قديم 16-01-2012, 09:21 AM المشاركة 3
افتراضي


السلام عليكم
شكرا للمتابعة
يربط ادخال هذه الدائرة باخراج مرسلة FM حيث تعمل كدائرة RF لتكبير قدرة الاشارة الضعيفة من خلال الترانزستوريين TP 9383

وهذا الرابط يعطيك مواصفات هذا الترانزستور
http://pdf1.alldatasheet.com/datashe...SI/TP9383.html


الصورة الرمزية فكروعلم
فكروعلم
:: عضو ماسي ::
تاريخ التسجيل: Mar 2012
الدولة: سوريا
المشاركات: 5,608
نشاط [ فكروعلم ]
قوة السمعة:378
قديم 04-06-2012, 10:40 AM المشاركة 4
افتراضي


كم تكون استطاعة الأشارة الداخلة لكي تقوم الدارة بتكبيرها
