طلب مساعدة

[شمس العراق]

السلام عليكم
في هذا اليوم عملت دائرة لتكبير التردد لعمل جهاز ليزر عالي الطاقة واستخدمت مذبذب عالي التردد يصل الى 700كيلو هرتز ولقد حدثت مشكلة بسيطة لقد احترقت المقاومة الحمراء10كيلو اوم وحدث دخان ولهب فيها لااعرف ماهو السبب ارجو ايضاح ذلك؟؟

[ماجد عباس محمد]

لأن Gate لا تتحمل 220 فولت و كذلك الترانزيستور 3904 يتحمل فقط 40 فولت
غالبا الترانزيستور و الموسفيت أيضا تلفا
ملحوظة الترانزيستور P channel وهو هنا معكوس

[شمس العراق]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لأن Gate لا تتحمل 220 فولت و كذلك الترانزيستور 3904 يتحمل فقط 40 فولت
غالبا الترانزيستور و الموسفيت أيضا تلفا
ملحوظة الترانزيستور P channel وهو هنا معكوس

مشكور استاذ ماجد انا لم اسلط على البوابة فقط جهد(سالب 220)علما ان السالب هو متصل بالمذبذب وال3904 اخ ماجد ارجو منك ان تعيد رسم الدائرة حتى تكون بشكل صحيح علما ان هذا الموسفت يتحمل 500فولت ونوعه جدا غالي فقط احتاج مساعدتك ولك الاجر

[ماجد عباس محمد]

معذرة لم افهم ما تقصد فى التوصيل السالب

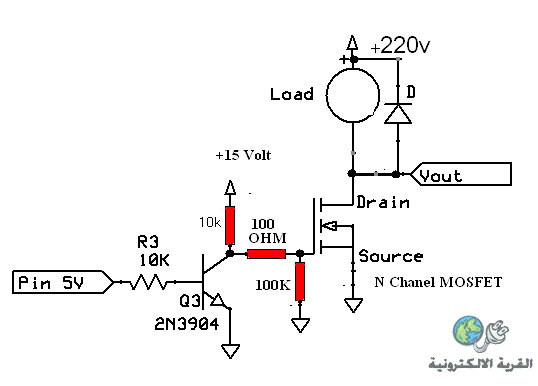

ال Gate يجب أن تنسب لل Source و ليس للDrain كما رسمت لأن فى دائرتك أولا تتعدى الحد المسموح به غالبا 20 فولت و ثانيا لن يقفل الترانزيستور إطلاقا

[شمس العراق]

مشكور اخي على مجهودك
الجهد السالب الخاص لفتح الموسفت هو عن طريق المذبذب المتصل بالترانسستور npnوالمجمع متصل بالسالب القادم من القطرة المتصلة بالتيار العمومي

[ماجد عباس محمد]

لا تنسى أن P channel سيفتح بالجهد السالب و الدائرة توصل البوابة بالمصب Gate-Drain ولهذا يفتح ولكى يقفل يجب أن يتصل بالمصدر source وهذا ما لا تحققه دائرتك
لتستخدم دائرتك يجب أن يكون الربط بمحول Pulse transformer الثانوى بين البوابة و المصدر Gate - source

[شمس العراق]

كلامك صحيح الموسفت لم يغلق عندما ربطتة بالمصدر ؟؟؟؟؟


لتستخدم دائرتك يجب أن يكون الربط بمحول Pulse transformer الثانوى بين البوابة و المصدر Gate - source[/quote]
كيف ذلك ؟؟؟؟؟؟ ربنا يكرمك وراح اتعبك معاي
طب لماذا تم صنعه هذا الموسفت ومكتوب بالداتاشيت انه يتحمل 500فولت وكذا امبير

[شمس العراق]

استاذنا الكريم طول بالك علية وتحملني شوية عسان اوفق في ذلك
اذا عندك هذا الموسفت وعندك مذبذب وكل ماتحتاج الية بشرط ان يوصل الموسفت ب220فولت كيف يمكننك ان تجعل الموسفت يفتح ويغلق بسرعة عالية (بهذا التردد) علما ان الموسفت يعمل على اكثر من 5 ميكا هرتز؟؟؟؟؟؟؟؟؟ والله يجعل هذا العمل في ميزان حسناتك
