ماهو بديل هذا الترانزستور ؟

[DJAFER]

عند محاولة تصليح مصباح الطواري المستعمل في غياب الكهرباء وجدت أن ترانزستوراته الأربعة معطوبة وهي من نوع SB550D أو S85508 ولا أدري ماهو بديله أو أين أجده , فأرجوا منكم المساعدة والتوجيه .

[سنترال]

المشاركة الأصلية كتبت بواسطة DJAFER

عند محاولة تصليح مصباح الطواري المستعمل في غياب الكهرباء وجدت أن ترانزستوراته الأربعة معطوبة وهي من نوع SB550D أو S85508 ولا أدري ماهو بديله أو أين أجده , فأرجوا منكم المساعدة والتوجيه .

http://www.alldatasheet.com/view.jsp?Searchword=S85508

هناااااااا

محمدحلمى نجع مركب

[DJAFER]

المشاركة الأصلية كتبت بواسطة سنترال

http://www.alldatasheet.com/view.jsp?Searchword=S85508

هناااااااا

محمدحلمى نجع مركب

شكرا أخي سنترال على المساعدة والتوجيه
إن هذا النوع الترانستور غير متوفر عندنا , فهل من توجيه لايجاد مكافيء مناسب له .

[DJAFER]

المشاركة الأصلية كتبت بواسطة DJAFER

شكرا أخي سنترال على المساعدة والتوجيه
إن هذا النوع الترانستور غير متوفر عندنا , فهل من توجيه لايجاد مكافيء مناسب له .

UUUUUUUUUUUUUUUP

[mshal]

الترانسستور رقمه s8550 البديل bc 327 او اي تراتسستور موجب نن الحجم الصغير

[DJAFER]

المشاركة الأصلية كتبت بواسطة mshal

الترانسستور رقمه s8550 البديل bc 327 او اي تراتسستور موجب نن الحجم الصغير

بارك الله فيك أخي
سوف أجرب ذلك وأرد عليك

[Ghost 2003]

المشاركة الأصلية كتبت بواسطة DJAFER

عند محاولة تصليح مصباح الطواري المستعمل في غياب الكهرباء وجدت أن ترانزستوراته الأربعة معطوبة وهي من نوع SB550D أو S85508 ولا أدري ماهو بديله أو أين أجده , فأرجوا منكم المساعدة والتوجيه .

بسم الله الرحمن الرحيم

اخي العزيز

هذا ترانزيستور 1/4 بور ولكن بعد الاطلاع علي كتيب المواصفات لهما ويدعي الداتا شيت Datasheet

أ- الترانزيستور رقم SB550D





http://upload.qariya.info/images/qariya-2b847c2ae1.jpg

http://upload.qariya.info/images/qariya-eb33001a4c.jpg

http://upload.qariya.info/images/qariya-f7ea768e2f.jpg

هو عبارة عن موحد أو دايود عادي يكون (الخط أما ابيض اللون أو اسود اللون) أو "ذو تردد عالي المستخدم في دائرة الشوبر بخط ذو لون أحمر" أو في ناحية محول الضغط العالي بشاسية التليفزيون أو في شاسية المنتور Monitor (اي شاشة الكمبيوتر) Diode بقيمة 5.0A يوضع علي مبرد حرارة أو تستخدم بدلاً عنه اي قطعة مثل المتواجد في دوائر بور سبلاي الكمبيوتر علي شكل ترانزيستور ولكن مرسوم علية رمز الموحد Diode ، أو في اي دائرة بور من المصابيح الموفرة للطاقة أو.... إخ

SB550 - 5.0A SCHOTTKY BARRIER RECTIFIER - Diodes Incorporated

كتيب المواصفات للرقم SB550D


http://www.datasheetcatalog.com/data.../5/SB550.shtml

أو

http://www.alldatasheet.com/datashee...DES/SB550.html

البدائل له

SB550D= SB550, 2SB550, SB550, SB550A, SB550E, SB550H, SB550S, SB560, SB570, SB580, SB590, SB5B0, SB520, SB530, SB540, ,

HIGH CURRENT SCHOTTKY BARRIER RECTIFIERS(VOLTAGE - 20 to 100 Volts CURRENT - 5.0 Amperes)

Others with the same file for datasheet:

SB5100, SB560-TB, SB560-T3, SB550-TB, SB550-T3, SB520-T3, SB540_NF40

------------------------------------------------

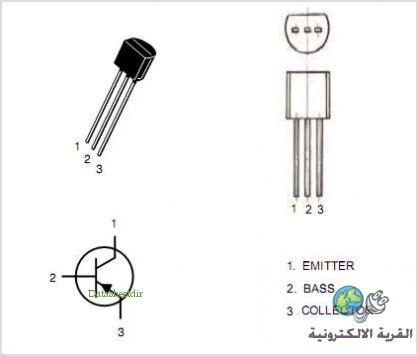

ب- الترانزيستور رقم S85508

كتيب المواصفات للرقم S85508

http://www.fairchildsemi.com/ds/SS/SS8550.pdf

نفس السابق (أي بأعلى المشاركة)

البدائل له

S85508= S8550, S8550, S8550T, SS8550, S8550L, PS8550, SS8550, TS8550

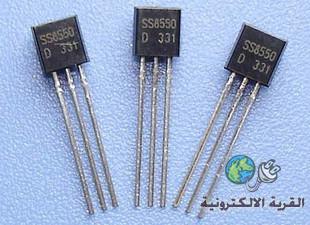

أخي العزيز هذا الترانزيستور رقم SS8550 — 2W Output Amplifier هو موجود بكثرة ومستخدم في دوائر الكاشفات العادية وسعرة تقريباً لا يزيد أو يتعدي 0.50 قرش مصري للواحد

تقريباً = تعني أقل أو يزيد قليلاً وتختلف بحسب الكمية المباعة ، والكمية 100 قطعة أو 1000 أو كرتونة
