ارجو الساعده منبع القدرة بدون محول

[طهطه]

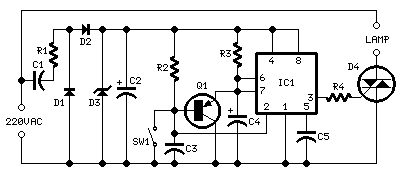

السلام عليكم ورحمه الله وبركاته لقد قمت بتنفيذ دائره منبع القدرة بدون محول
وذالك بفضل الله عز وجل الذى تسبب لنا بوجود استاذنا الكبير م.وليد الفرا
الذى شرح الدائره اشتغلت وجربت دائره مذبذ 555 واشتغل تمام المشكله فين
المشكله حصل انى حبيت اشغل لمبه 220فولت على المذبذ عن طريق ترياك
لbta16400
المهم اخذت المخرج رقم 3 من المذبذ الى بوابه الترياك g اول رجل على اليمين والترياك وجه معدول عليك والرجل اللى فى المنتصف على اللمبه والرجل 1على الشمال على التيار وطرف اللمبه عل التيار فانفجرت الدائره اين المشكله
هل يجب ان ياخذ التريا ارضى يعنى الدائره يجب ان يضع الطرف الارضى مع الارضى فى الشبكه ولا ايه طرف هى قبل الترياك اشتغلت تمام واسف على التطويل
http://www.electvillage.com/upload//...ile=f8c96a19a4

[حيدر علاج حسن]

نتوقع ان التراياك هو الذي انفجر ..صحيح ؟؟

[حيدر علاج حسن]

انفجار التراياك يعود لاحد الاسباب التالية او مجتمعة :
1- ان يكون تيار الحمل عالي ..
2- عدم توصيله بمشتت حرارة , و هو ضروري جدا و بالاخص مع المنتجات الصينية ذات المنشأ الغير رصين
3- يحبذ توصيل مقاومة ثابتة و اخرى متغيرة على التوالي مع البوابة لتحديد اقصى تيار من جهة و التحكم بزاوية القدح من جهة اخرى
4- يجب ان تكون نبضة القدح غير طويلة و اذا كانت كذلك فتقطع الى اجزاء لتقليل تأثيرها على التراياك ..

[ميلاد صموئيل]

اولا حدد انفجرت الدائرة ام انفجر الترياك ؟؟؟
اذا كان انفجر الترياك اقول لك كما قال المهندس حيدر الترياك نوعية رديئة اوالحمل عليه اعلى من قيمته ولا اعتقد ذالك لانى اعتقد انك حملت عليه مصباح واحد والتريال التى استخدمته يتحمل 16 امبير
اما اذا كنت تقصد انفجرت دائرة 555 سأقول لك الخطأ الذى فى التوصيل
