مساعدة في دائرة تحكم عن بعد

[the myth]

هل بقية مخارج المتكاملة الغير موضحة في الرسم يجب توصيلها؟؟؟

مع العلم, انه عند توصيل الدائرة ببطارية فقط يعمل الليد الاحمر

ولا يستجيب للريموت

ملاحظة: انا لم اوصل مخارج المتكاملة الغير موضحة (1,5,6,7,9,10,11,12)

[ميلاد صموئيل]

المشاركة الأصلية كتبت بواسطة the myth

هل بقية مخارج المتكاملة الغير موضحة في الرسم يجب توصيلها؟؟؟

الارقام الغير موضحة بالدائرة هى غير مطلوبة فى هذا الدائرة ولا تقم بتوصيلها
اما من جهة عدم استجابة الدائرة للريموت فتأكد من توصيل مستقبل الاشعة تحت الحمراء الطرف السالب وال 5 فولت والخروج
علما ان كل مستقبل يختلف عن الاخر فى توزيع الاطراف

[the myth]

جزاك الله الف خير

[the myth]

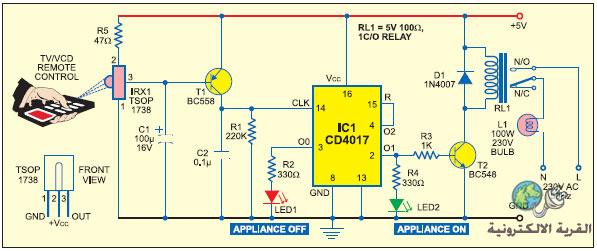

لو سمحتو ياجماعة هل هناك احد طبق هذه الدائرة كما في الصورة واشتغلت معاه تمام

[ماجد عباس محمد]

أخى
هذه الدائرة بها خطأ قد يتلف مستقبل الأشعة
طبقا للداتا شيت فى صفحة رقم 2 ،
طرف الخرج رقم 3 يجب أن يتصل بالموجب 5 فولت من خلال مقاومة لا تقل عن 10 ك أوم و هناك شرط الا تبقى الدائرة الخارجية هذا الطرف تحت 3.3 فولت كثيرا و الدائرة تربطه مباشرة بالموجب فقط من خلال قاعدة الترانزيستور مما لا يضع مقاومة الحد من التيار 10ك فى الحسبان و بالتالى يكون التيار كبير فيتلف الحساس أولا ثم الترانزيستور لاحقا

[the myth]

لو سمحت يا مهندس ماجد لو عايز اطبق هذه الدائرة او دائرة شبيه بها كيف يكون شكل الدائرة او ما هو الذي يجب تصحيحه في هذه الدائرة

[ماجد عباس محمد]

ضع مقاومة 10 ك بين الخرج رقم 3 و قاعدة الترانزيستور
احذف المكثف c1 و ان احتاج الأمر استخدم c2 بقيمة أكبر قليلا مثلا 0.2 أو 0.4 ميكرو
قبل التجربة تأكد من عدم تلف أى من الترانزيستور أو المستقبل
