[ahmad85]

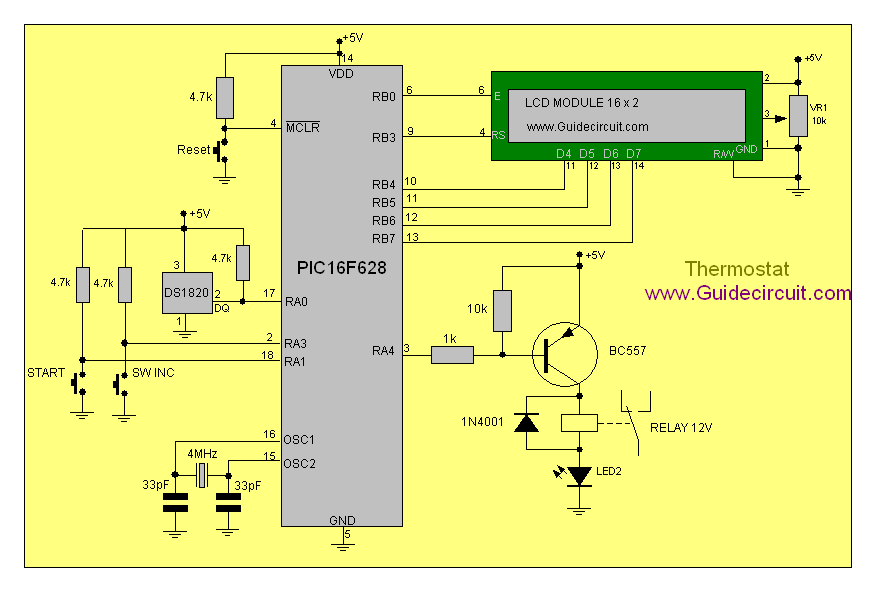

وجدت هذه الدائرة وقمت بتوصيلها ولكنها لم تعمل . ارجو من اخوتي في المنتدى تزويدي بملف البرمجة بصيغة HEX لاعتقادي ان ملف البرمجة المرفق مع المشروع فيه مشكلة وشكرا لكم.( الدائرة هي ثيرموستات اريد استخدامه في الفقاسة).

[فهد المنصور]

ملف البرمجة هنا

Download Source Code

Download MPLAB

[ahmad85]

اخي جزاك الله خيرا على الرد السريع ولكن هذا الملف هو ما استخدمته فعلا ولم تعمل الدائرة ولا تظهر بيانات على الشاشة مع اني متاكد من التوصيلات .

الحساس الذي استخدمته هو :
(DS18S20 High-Precision1-Wire Digital Thermometer ) هل يختلف عن الحساس الموجود في الدائرة؟

[Imozar]

أخي أحمد الملف الذي أعطاه لك المهندس فهد ملف مكتوب بلغة الاسمبلي. وهو خاص بالمشروع ومعه رابط لتحميل الكومبيلر المناسب : Mplab
المطلوب :
انشاء مشروع على MPLAB واتباع الخطوات الضرورية في البرمجة بلغة الاسمبلي لتوليد ملف هكس (HEX) الذي ستضعه في المتحكم 16F628 بواسطة مبرمجة.

[ahmad85]

اخواني شكرا لكم لتعاونكم . معلوماتي بالبرمجة قليلة ارجو من المختصين مراجعة ملف البرمجة لعل فيه اخطاء كما ارجو مساعدتي بتحويل ملف البرمجة لصيغة hex لربما اني قمت بتحويله بطريقة غير صحيحة وشكرا لكم جميعا.

[Imozar]

لا أظن ان بالملف أخطاء
المهم طالما أشتغل ببرنامج MPLAB في البرمجة بلغة السي وهو منصب لدي ، فقد أنشأت مشروعك عليه وجربته على برنامج بروتوس وأظن انه يعمل. هذا إذا كان فهمي للمطلوب من الدائرة صحيحا .
ملف المشروع الكامل :
digital Thermostst
http://www.mediafire.com/?bb8auwc5ba4a7am
حاول ان تراجع الدائرة التي نفذتها وتقارنها مع دائرة مشروعك التي حصلت عليها من الموقع الاصلي ربما أكون قد أغفلت شيئا ، علما بأني قمت بتغيير طفيف فيما يخص توصيل الليد . الافضل في نظري ان يكون التوصيل بالطريقة التي عملتها وليس بطريقة الموقع .
هذا وكما هو معروف فإن المحاكاة وحدها لا تكفي فلابد من التجربة الحقيقية .
