اسلام عليكم اخواني الاعضاء الكرام

كيف مكن ان اعمل امبير متر باستعمال ميكروكنترولر وشاشة lcd لقياس شدة تيار

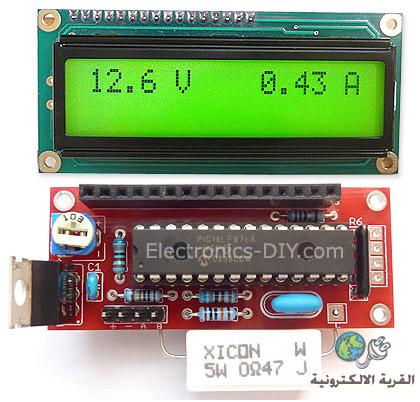

متل هده دائرة

[ماجد عباس محمد]

فى المنتدى سبق وضع دائرة و برنامج لقياس عدد كبير من الوظائف باستخدام البك
المسأله واحدة فأنت تقيس الفولت باستخدام وحدة تحويل تناظرى/رقمى
هذا الفولت من قانون أوم يعبر عن التيار الذى يمر فى مقاومة و يفضل أن تكون صغيرة

[حيدر علاج حسن]

اذا كان قياس التيار بالتوصيل على التوالي مع الحمل فالمسئلة بسيطة ..
لكن اذا كان قصدك صنع كلامب ميتر فالموضوع يحتاج الى دراسة موسعة نوعا ما .

[mohatvnet]

شكرا لكم على المساعدة استاد ماجد هل ممكن ان تدلني على رابط للموضوع ان كان ممكن

استاد حيدر نعم اريد ان اقيس التيار بالتوصيل على التوالي مع الحمل هل ممكن ان ترفع لي البرنامج ومخطط

جزاكم الله خيرا على المساعدة

[fathi-mohmed]

ضع مقاومة 1 اوم او اصغر علي التوالي مع الحمل وقيس الفولت عاليها وقسمه علي قيمتها يطلع لك الامبير

[mohatvnet]

اسف على تاخري والله لديا مشكل في شبكة

اخي الكريم fathi-mohmed انا لحضت كتير من المقاومات في دائرة التي في صورة

فما دور هده المقاومات هل ممكن ان تفسر لي هدا

جزاكم الله خيرا

[fathi-mohmed]

الصورة فيها دائرة كاملة بتشتغل بي مايكرو كنترول وشاشة ومدخل للكهرباء ومدخل لقياس الفولت والامبير
لذلك بيكون فيها مكونات لازمة لتشغيل كل هذا ولاايييييييييييه
انما انا كنت بقول لو عاوز تعرف التيار المار في اي دائرة فعليك بتركيب مقاومة 1 اوم او اصغر علي التوالي مع مدخل التيار وتقيس الفولت اللي عاليها وبالقانون دة
التيار = الفولت / المقاومة
تقدر تعرف التيار اللي بيمر في الدائر كام

[mohatvnet]

شكرا لك استاد الكريم fathi-mohmed لي اخر سؤال ادا كنت اريد قياس تيار
من ميلي امبير الى 10 امبير فما هي المقاومة التي تنصحني باستعمالها
لكي يكون القياس دقيق في حدود تلك القيم
