السلام عليكم ورحمة الله وبركاتة

بعد انقطاع الدروس والمشاريع فترة من الزمن بسبب الانشغال والسفر والدراسة
هاانذا اقدم لاخواني في هذا المنتدى الرائع مشروع جميل و حلو جدا جدا
طبعا الموضوع لم يطرح كثيرا وهو جديد وبه افكار كثيرة وهو باختصار كيف نستفيد من الطاقات المهدرة من حولنا لتوليد طاقة بسيطة لتشغيل الاجهزة الصغيرة او الالكترونيات والمتحكمات.
طبعا هناك طاقات متبددة من حولنا لانستفيد منها بل تذهب سدى ومن الامثلة على ذالك طاقة الاهتزازات الصادرة من المحركات او المولدات وهي كثيرة جدا وفي منازلنا ولانستفيد منها وكذالك الطاقات الحرارية وهي كثيرة ايضا وتذهب بدون استفادة ولاننسى الطاقة الهوائية,الطاقة الضوئية,موجات الراديو, الضوضاء .. فكل هذه الطاقات مهدرة ولايستفاد منها بالشكل المطلوب وهنا سوف اختصر بعض المصادر وكيف يستفاد منها:
1- الطاقة الضوئية وهذا مما لاشك فيه فالجميع يعرفة وهو استخدام الخلايا الشمسية والتى بدورها عن طريق الفوتونات تنتج طاقة كهربائية
2- الطاقة الحرارية وهناك transducer يستطيع تحويل هذه الطاقة الى طاقة كهربائية وهو Seebeck
3-طاقة موجات الراديو او RF فهناك هوائي خاص يستقبل هذه الاشارات المنتشرة في الهواء ويحولها الى طاقة كهربائية
4- طاقة الاهتزازات وهناك transducer يحول الاهتزازات الى طاقة كهربائية وسوف نشرح باذن الله على هذا النوع.
مايهمنا هنا ان الطاقة الناتجة هي طاقة بسيطة جدا ولكن ممكن ان تشغل المتحكم

[ennng]

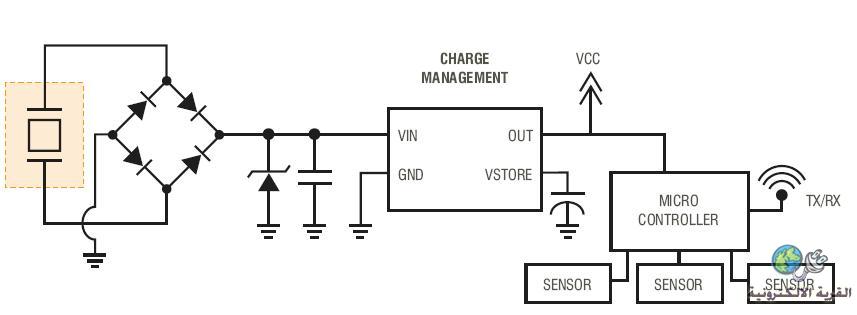

الان نكمل الموضوع وكما ذكرنا راح نركز على النوع الرابع وهو طاقة الاهتزازات فهناك Piezoelectric خاص للاهتزازات وبه عدة انواع على حسب تردد الاهتزاز وكذالك ربطة الداخلي يوجد نوعين متوازي ومتوالي فعلى حسب انت تريد جهد عالي او تيار عالي فتختار المناسب لك. من خصائصة انه بلوراتة الداخلية تتمدد وتتقلص اذا تعرضت للاهتزازات ومن ثم تنتج طاقة كهربائية بسيطة وبالتالي نستطيع تغذية المتحكم.

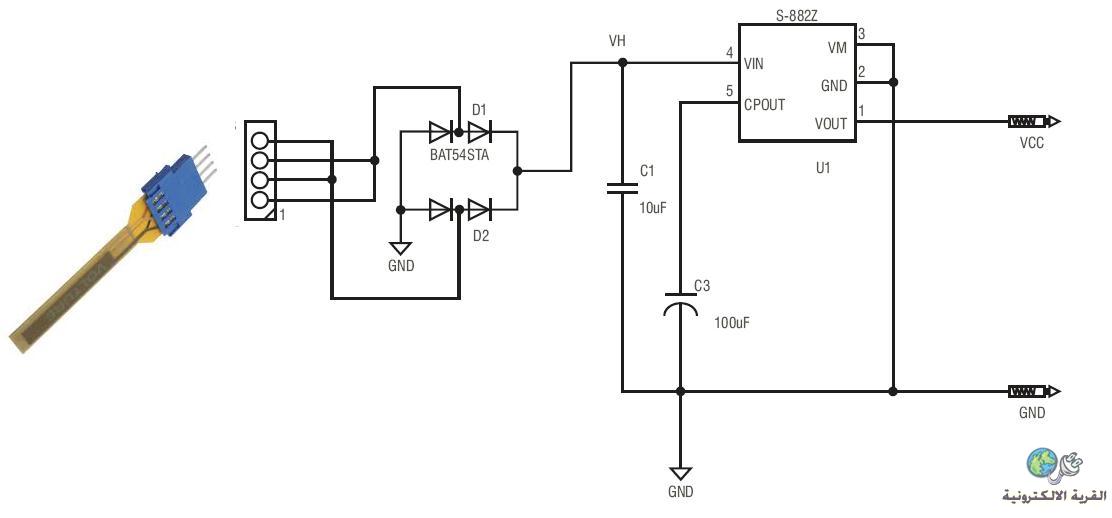

حلو الكلام حتى الان ولكن كما تعلمون ان الاهتزازات غالبا تكون تيار متردد AC والمتحكم يتعامل مع التيار المستمر DC لذالك الخارج من Piezoelectric ندخلة على قنطرة او بردج من الديودات لعمل rectifier او تحويل من AC الى DC ممتاز ورائع حتى الان وكما ذكرنا ان الطاقة الناتجة جدا صغيرة فنحتاج الي تكبير هذه الطاقة ولكن قبل عمل ذالك نحتاج الى نظام يقوم بشحن او الاحتفاظ بهذه الطاقة لاستخدامها عند اللزوم وهذا يقوم به S-882Z

[ennng]

كما ذكرنا نحتاج بعد تخزين الطاقة ان نرفعها ونستخدم محول رفع DC to DC وهو كما في الصورة التالية



والان نشرح بشكل عام طريقة عمل المشروع

1- كما تلاحظون من الرسمة انه power supply اللي هو Piezoelectric او ممكن انت تستخدم اي شي يحولك الطاقة الي كهربائية سواءا ضوئية او حرارية او ....

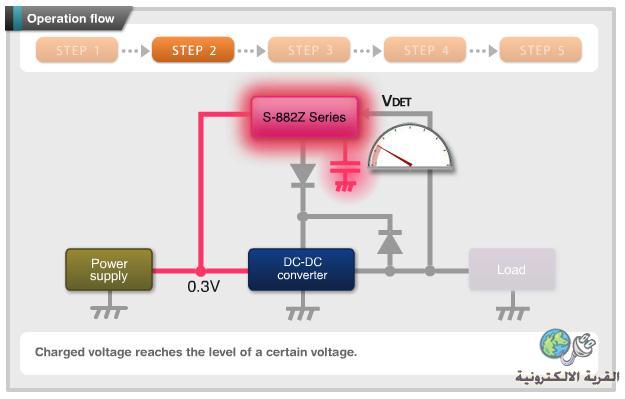

يغذي نظام الشحن , فيبدأ المكثف بالشحن اللى ان يصل للحد الاعلى للجهد

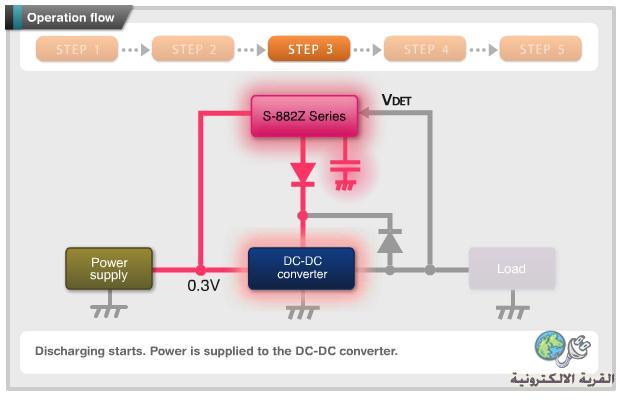

2- فيبدأ المكثف بالتفريغ للمحول DC اللي بدورة يرفع الجهد ويغذي الحمل اللي هو في حالتنا الميكروكنترولر

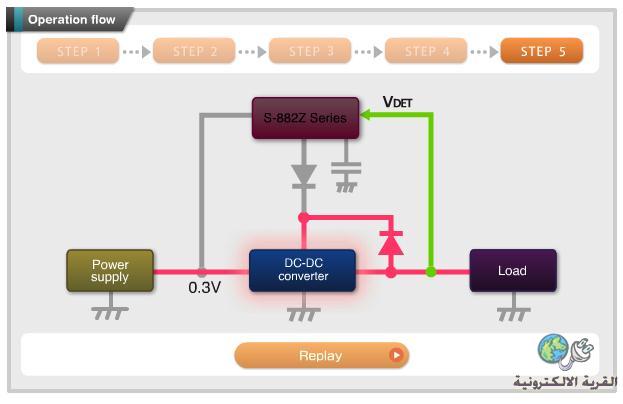

3-عندما يتفرغ المكثف تصبح التغذية من محول DC ويبدأ المكثف الشحن من جديد



وهذا رابط المحاكاة حتى يتم الفهم بشكل افضل

http://www.sii-ic.com/en/s882z.jsp

[ennng]

الان هو اين مصدر الاهتزازات في المنزل طبعا عندنا امثلة كثيرا على سبيل المثال لا الحصر عندنا المكيف يصدر اهتزازات وهواء و حرارة خارجية فكل هذه الطاقات مهدرة وممكن من خلالها نصدر طاقة يستفاد منها و ان نغذي المتحم
ارجوا الاستفادة والدعاء لنا وللمسلمين عامة واي سؤال انا حاضر وتحت الامر وتحياتي للجميع...
