ابسط جهاز تحكم عن بعد

[ibrahim hatim]

بسم الله الرحمن الرحيم
الحمد لله و الصلاه و السلام على رسول الله ( صلى الله عليه وسلم )
اللهم لاسهل إلا ما جعلته سهلا و انت تجعل الحزن إن شئت سهلاً
أسأل الله تعالى أن يتقبل هذا العمل خالصا لوجهه الكريم
وان ينفع به امه التوحيد امه لاإله إلا الله محمد رسول الله

بسم الله نبدأ

إن شاء الله سوف أشرح اليوم طريقه صنع مفتاح تحكم عن بعد بالاجهزه الكهربائيه أو الالكترونية او حتى الميكانيكيه , بصوره سهل و مبسطه للمبتدئين و المحترفين .

الفكره بسيطه للغايه و لا تحتاج الى محترف فى مجال الالكترونيه لتنفيذها بكل بساطه و سهول يمكنك تنفيذها فى خلال ساعه الى نصف ساعه الى ساعه فى حال توفر جميع القطع .

هنالك الكثير من الدوائر الالكترونيه التى يمكنها ان تؤدى و ظيفه التحكم عن بعد بالاجهزه و لكن فى بعض البلدان لا تتوفر القطع الالكترونيه اللازمه لتنفيذها او تتوفر و لكن بأسعار مرتفعه , هذا الموضوع يحل إن شاء الله تلك العقبات .
هذا المشروع بمكونين فقط


مكونات المشروع :

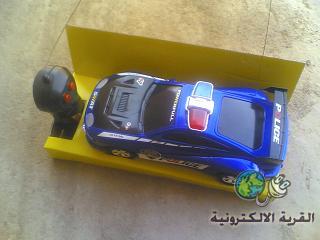

سياره تحكم عن بعد بمفاتحين تحكم ( امام – خلف )







ريليه 5 فولت أو 6 فولت ( الافضل 5 فولت ) عدد 2





سياره التحكم عن بعد هنا فى بلدى تباع ب 5 دولار
الريليه تباع ب دولارين ( 2 دولار )

الفكره الاساسيه للمشروع :
خصائص سياره التحكم عن بعد :
عند استقبال اشاره ( امام ) من جهاز التحكم تقوم دائره الاستقبال ب تحرير التيار للمحرك بقطبيه + للطرف أ من المحرك و – للطرف ب من المحرك


عند استقبال إشارة ( خلف ) من جهاز التحكم تقوم دائره الاستقبال ب تحرير التيار للمحرك بقطبيه – للطرف أ و + للطرف ب من المحرك


هذا الفيديو للشرح

خصائص الريله

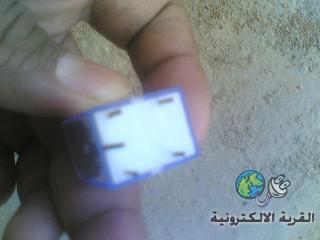

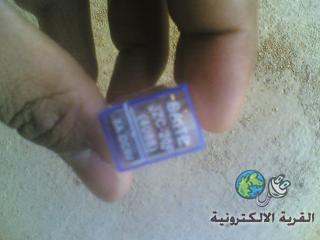

الريليه هى عباره عن مفتاح ( يمرر تيار و يمنع مرور التيار )

المبدأ الرئيس لطريقه عمل الريليه هى ان يطبق جهد منخفض على اطراف محدده فى الريليه للتحكم فى جهد مرتفع
هنا فى المشروع 5 فولت سوف تتحكم فى 220 فولت

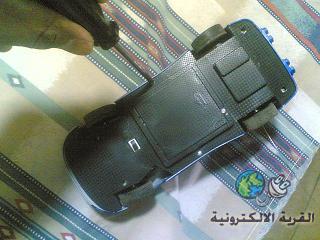

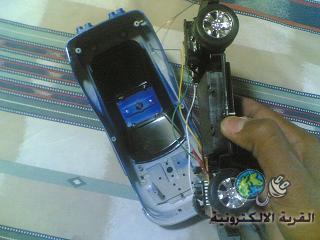

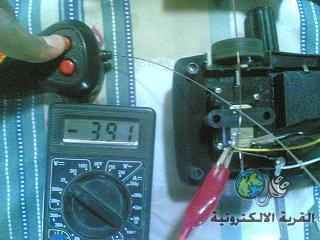

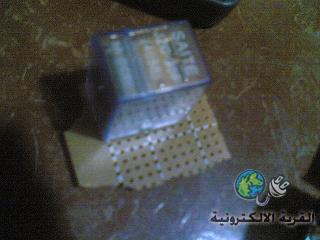

خطوات التنفيذ الصور









بعدها نقوم بتوصيل الجهاز على اطراف الريله ( طرفين ) و الحمد لله انتهينا و هذا الفيديو للتوضيح

ادعوا لى بالخير بارك الله فيكم
