الاخوة الكرام

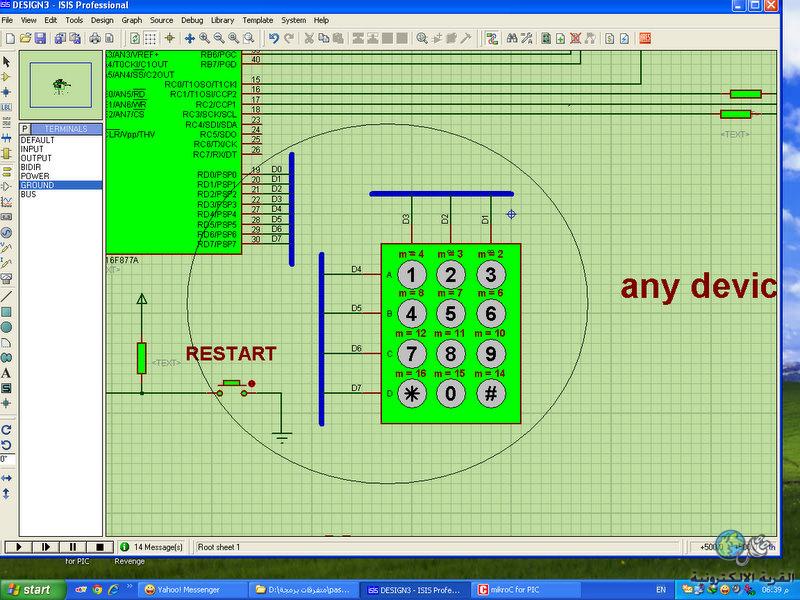

اريد ان استفسر عن كيفية توصيل الكيباد وارجو شرح التوصيلات التى تظهر فى الصورة واى الاطراف تكون مع اطراف المايكرو.[IMG][/IMG]

[ماجد عباس محمد]

هذه تسمى "عنوان" أو Label والخط الأزرق العريض يسمى حافلة أو Buss لأنه يحمل فى داخلة عدة خطوط مجتمعة و غير متصلة كما فى أى توصيلات كهربية مجموعة الخطوط تسمى Buss
الهدف منها تبسيط و توضيح الرسم بتقليل عدد الخطوط المرسومة حتى لا تكون متشابكة كخيوط العنكبوت
المفترض هنا أن كل حافلة "باص" لها اسم و إن لم يظهر بالرسم ربما لأنه واحد فقط
العناوين هى D0,D1 الخ وهى تعنى أن كل المسارات المكتوب عليها نفس الاسم تتصل معا ولا تتصل بأى اسم مخالف فمثلا كل الأطراف باسم D0 متصلة ببعضها ولا تتصل بغيرها

هذه الطريقة تسهل رسم الدوائر فبدلا من توصيل خط الأرضى فى كل المكونات يكفى وضع العلامة ذات الاسم GND سواء ظاهر أو مخفى
نفس الموقف بالنسبة للطرف الموجب يكفى وضع +5 أو +12 وهكذا بدلا من تمرير خطوط هنا و هناك
