ممكن مناقشة هذه الدائرة التي تعمل بالحث الكهرومغناطيسي

[مهدي كايد]

السلام عليكم :

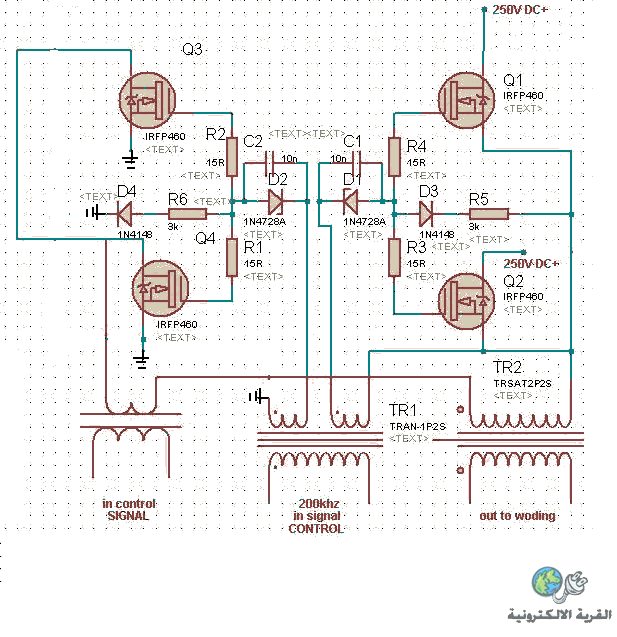

هذه الدائرة هي دائرة ماكنة لحام كهربة (يعني الي بيلحم فيها الحداد)

طبعا هذة الدائرة من رسمي تم رسمها من ماكنة لحام .

الدائرة تعمل بالحث الكهرومغاطيسي وهذه مش كل الدائرة بس المهم منها

ولان اريد مناقشة هذه الدئرة وأختصارها بدل 4 ترنزسترات 2 فقط وشكرا

أخوكم مهدي كايد

[مهدي كايد]

سلام عليكم :

وييييين عمالقة ألألكترونيات ما في ولو رد واحد

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة مهدي كايد

سلام عليكم :

وييييين عمالقة ألألكترونيات ما في ولو رد واحد

أخى
أولا الناس لها مشاغلها

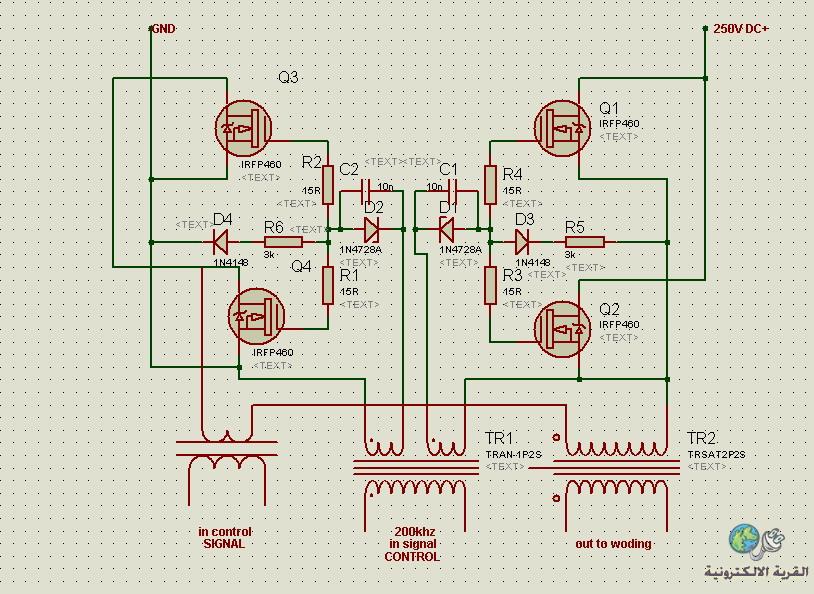

ثانيا لمناقشة الدائرة يجب تبسيط الرسم لتيسير فهمه باستخدام الرموز بدلا من الخطوط كما فى الرسم المبسط المرفق

عندها ستجد أن كل 2 ترانزيستور على التوازى لذا يمكنك استخدام 2 ترانزيستور فقط 40 أمبير بدلا من 4 ترانزيستور 20 أمبير

[مهدي كايد]

السلام عليكم :

شكرا سيد ماجد على مرورك الكريم ...............
مع العلم اني أعرف كيف أختصر هذه الدائرة ولكن أردت أن تعم الفائدة على الجميع
وانا اسف على تسرعي في طلب الرد على الدائرة فأرجو أن تقبل إعتذاري
وشكرأ......
