[khamed tabet]

السلام عليكم ورحمة الله
أريد مساعدة في محرك dc 12v
يعمل على GND
بشرط !!! أن تكون بت الميكروكنترول (16F877)مخرج
قمت بتجربة الترانزيستور كمفتاح لاكن لم يفلح؟

[ماجد عباس محمد]

اخى
ضع الدائرة التى استخدمتها لنعرف كيف لم تفلح

[khamed tabet]

شكرااا لك أخي على الرد.

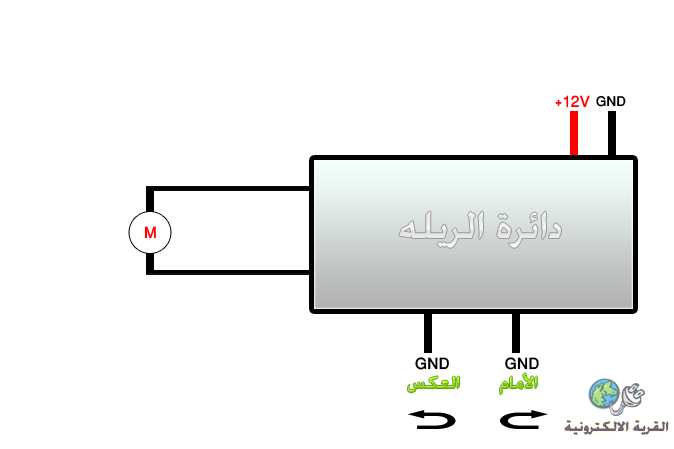

لا توجد هناك مشكلة في دائرة الريله المحرك يعمل في كل الاتجهات عندما أوصله بال GND المشكلة كيف أجعل له مفتاح بالبيك

[ماجد عباس محمد]

فى هذه السلسلة الشرح
http://www.qariya.com/vb/showthread.php?t=85647&page=2

يمكنك ايتخدام مقاومة 10ك أوم

[sskk77]

اقتباس المشاركة الأصلية كتبت بواسطة khamed tabet شكرااا لك أخي على الرد. لا توجد هناك مشكلة في دائرة الريله المحرك يعمل في كل الاتجهات عندما أوصله بال GND المشكلة كيف أجعل له مفتاح بالبيك

أخي العزيز استخدم ترانزستور
انا افضل bc546 في مثل هذه الحالة

[khamed tabet]

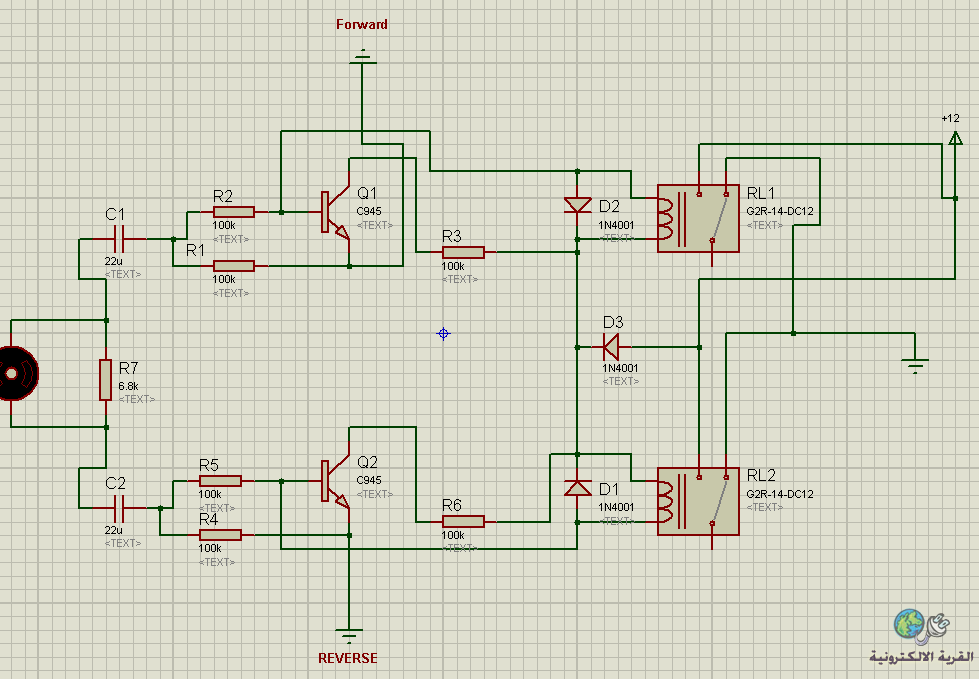

ها هي الدائرة يا الأستاذ ماجد عباس




مع العلم أن الترانزيستور المستعمل هو c945

[ماجد عباس محمد]

اخى

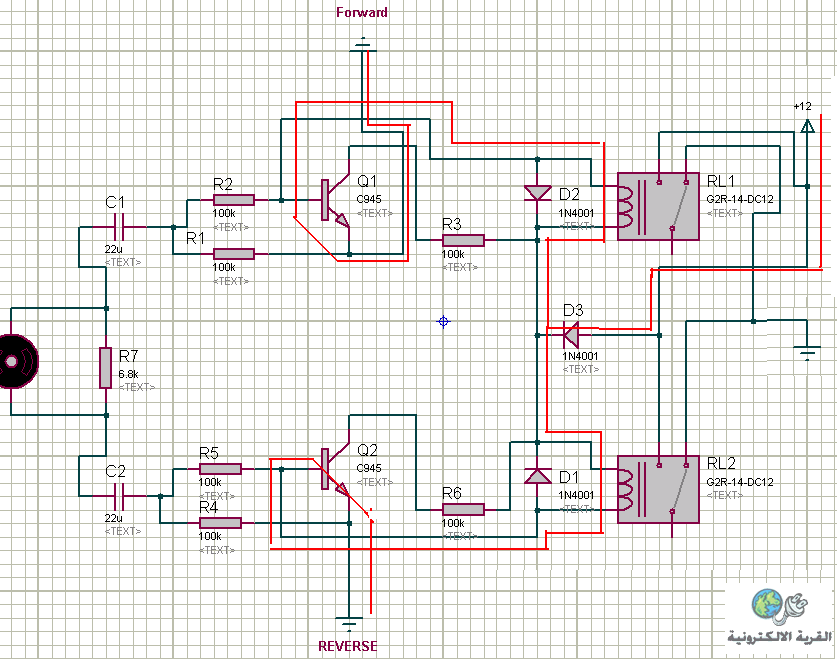

راجع معى مسار التيار باللون الأحمر؟
كيف تعمل هذه الدائرة مع وجود الريلاى بين القاعدة و الموجب؟
و سؤال آخر
أين الموتور فى الرسم؟ هل الجزء أقصى اليسار أم هذا زر تشغيل؟؟

[khamed tabet]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد اخى راجع معى مسار التيار باللون الأحمر؟ كيف تعمل هذه الدائرة مع وجود الريلاى بين القاعدة و الموجب؟ و سؤال آخر أين الموتور فى الرسم؟ هل الجزء أقصى اليسار أم هذا زر تشغيل؟؟

محرك على الأيسر و دائرة دائرة بورد غلق أبواب السيارة و انا أستعملة محرك واحد

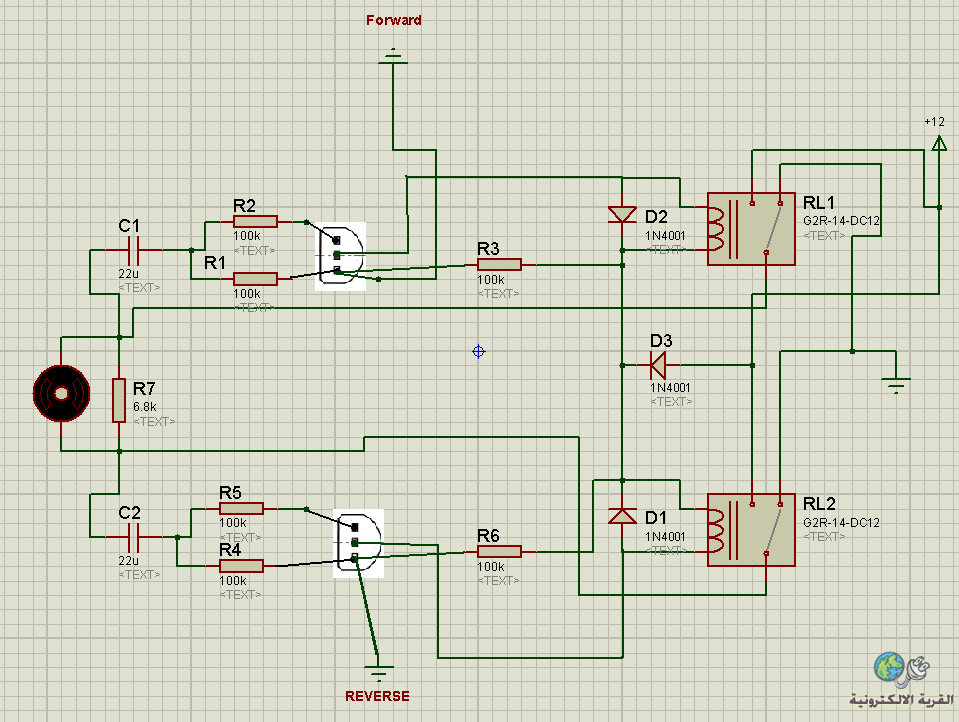

وقد أخطأت في الدائرة السابقة

من تحت البورد
