مشكلة في الموسفت

[دويس الجبوري]

السلام عليكم ورحمة الله وبركاتة
لدي موسفت p chanalويتحمل اكثر من 400فولت وبتار التحمل يصل الى 20 امبير وربطتة على مصباح 60 وات ظهرت مشكلة هي عندما شغلت الموسفت بدا التوصيل وانار المصباح بدون ادخال اشارة سالبة لماذا ؟ علما ان الموسفت جديد وفحصتة وسليم ارجو تفسير هذا الطلب

[دويس الجبوري]

المشاركة الأصلية كتبت بواسطة دويس الجبوري

السلام عليكم ورحمة الله وبركاتة
لدي موسفت p chanalويتحمل اكثر من 400فولت وتبار التحمل يصل الى 20 امبير وربطتة على مصباح 60 وات ظهرت مشكلة هي عندما شغلت الموسفت بدا التوصيل وانار المصباح بدون ادخال اشارة سالبة لماذا ؟ علما ان الموسفت جديد وفحصتة وسليم ارجو تفسير هذا الطلب

[ahmed.fat80]

السلام عليكم ورحمة الله وبركاته اخى الكريم
اعتقد انه سبب هذه المشكلة انه هناك تيار تسرب صغير جدا على gate
هى الى عامل المشاكل دى و اعتقد انه يجب ربط طرف gate بمقاومات او بمكثفات حتى لا يتسر ب الى تيار ضعيف من الكهرباء الاستاتيكية
و شكرا

[ماجد عباس محمد]

بوابة الموسفيت يجن ان تتصل بال Source بمقاومة حتى تضمن غلقه
ثانيا الجهد على البوابة الآن سيكون 200 فولت كيف ستتحكم فيه؟؟؟؟ لو وصلتع بالأرضى سينفجر
هنا مشكلة مماثلة لا اتذكر اين و لكنها بخصوص نفس التوصيل

[دويس الجبوري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

بوابة الموسفيت يجن ان تتصل بال Source بمقاومة حتى تضمن غلقه
ثانيا الجهد على البوابة الآن سيكون 200 فولت كيف ستتحكم فيه؟؟؟؟ لو وصلتع بالأرضى سينفجر
هنا مشكلة مماثلة لا اتذكر اين و لكنها بخصوص نفس التوصيل

استاذ ماجد عندما ربطته بفولتية 12 فولت عمل معاي بشكل جيد يفتح بالسالب ويغلق بالموجب وعندما وصلتة ب220 فولت مستمر فتح بدون امرار الاشارة السالبة وفكرت بغلق الموسفت بربطة بمقاومة 1ميكا متصله بالمصدر والبوابة احترق الموسفت لان الداتاشيت تقول ان جهدالبوابة VGSS من 20و ماهو الحل هل اتوقف عن البحث في هذه المشكلة ام لا ؟؟؟؟؟؟؟؟؟؟ وربما كلام الاخ احمد انه هناك تيار تسرب صغير جدا على gate

[ماجد عباس محمد]

أخى
لقد شرحت لك هذا قبل أن تكتبه
لقد وضعت الحل لأحد الإخوة هنا السبوع الفائت باستخدام P مرة و باستخدان N مرة
كل ما عليك هو البحث عليها

[دويس الجبوري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
لقد شرحت لك هذا قبل أن تكتبه
لقد وضعت الحل لأحد الإخوة هنا السبوع الفائت باستخدام P مرة و باستخدان N مرة
كل ما عليك هو البحث عليها

استاذ ماجد لقد وجدت في احدى المشاركات للاحدالاخوة وكان المخطط الصحيح هو الذي في الصورة ولقد عملت هذه الدائرة بفولتية12 فولت وعملت تمام وعندما استخدمت 200فولت فورا احترق الموسفت الثاني وهذا الحل لايجدي نفعا واتصلت مباشرة بالاخ شمس العراق وكانت النتيجة مشابهة ايضا احترق الموسفت فكيف يتم استخدامه؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ وهو يتحمل اكثر من 400فولت وعذرا على الاطالة

[ماجد عباس محمد]

اخى
انا لم أضع مكثفات كحمل لدائرة موسفيت

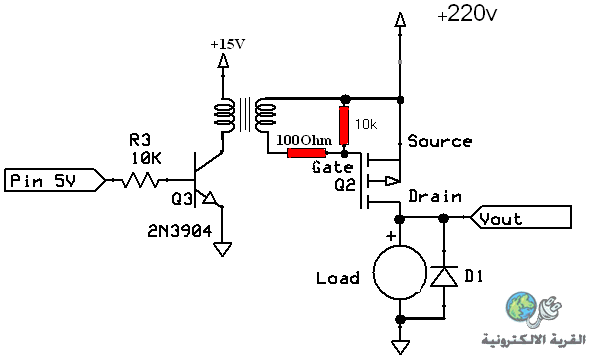

هذه هى الدائرة
المشاركة الأخرى بحثت عنها كثيرا ولم أجدها رجاء وضع رابطها حتى اتأكد من اتجاه الدايود D1 وشكرا


رجاء توضيح باقى الدائرة ربما بها خطأ
