اطراف المحولة

[rami700]

السلام عليكم

لي سؤال اتمنى الرد من المحترفين

المحولة الموجود ضمن جهاز اليو اس بي الرجاء تحديد اقطابة كوني قمت بإزالتة من جهاز لة دارة تالفة واحتاج الى تحويلة الى شاحن بطارية

برجاء تحديد خطوط 12 فولت و 220 فولت لتركيب دائرة جسرية

وتطبيقة كشاحن

أو اذا امكن طريقة لمعرفة الأقطاب
حاولت ارفع صور المحول ولم اتمكن من رفعها على مركز رفع الصور وسأحاول ثانية

ولكم جزيل الشكر

[rami700]

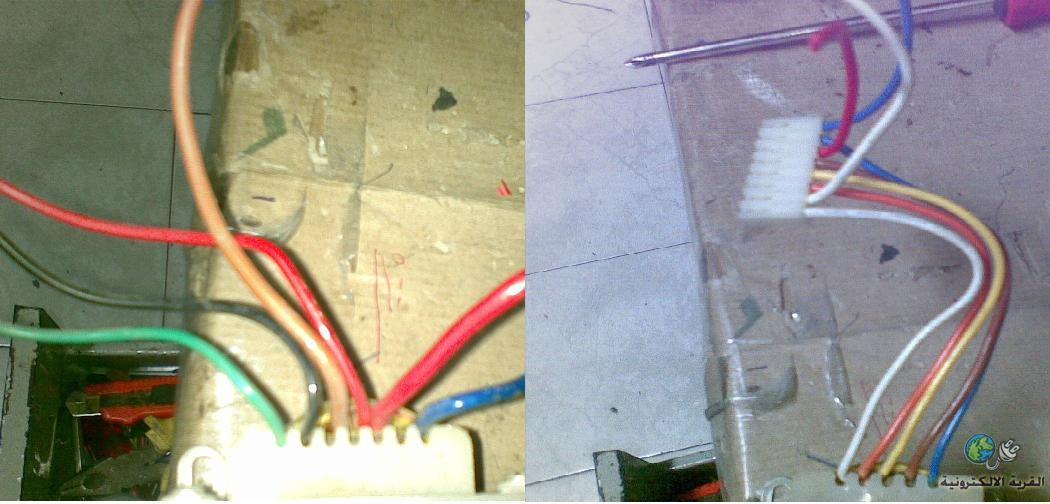

هذة هي صور طرفي المحولة بعد تمكني من رفعها
http://upload.qariya.info/images/qariya-bb40994f0e.jpg

[حيدر علاج حسن]

الاسلاك الغليظة هي الخرج و الاسلاك النحيفة هي الدخل ...
طريقة اخرى
الاسلاك ذات المقاومة العالية هي الدخل و ذات المقاومة الصغيرة هي الخرج ..

[fathi-mohmed]

بالافوميتر علي وضع الاوم ابحث بين الاطراف علي اعلي مقاومة بين طرفين
ووصلهم بي ال220 علي السريا
وبالافو علي وضع الفولت التردد قيس الخرج علي باقي الاطراف حتعرف خرجة كام
خد بالك ان تكون السريا مش منوره لو نورت يكون الاطراف اللي مواصلها بتاخد اقل من 220

[rami700]

المشاركة الأصلية كتبت بواسطة fathi-mohmed

بالافوميتر علي وضع الاوم ابحث بين الاطراف علي اعلي مقاومة بين طرفين
ووصلهم بي ال220 علي السريا
وبالافو علي وضع الفولت التردد قيس الخرج علي باقي الاطراف حتعرف خرجة كام
خد بالك ان تكون السريا مش منوره لو نورت يكون الاطراف اللي مواصلها بتاخد اقل من 220

يا ريت توضح اكتر وشو اصدك بالسرايا وشكرا

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة rami700

السلام عليكم

لي سؤال اتمنى الرد من المحترفين

المحولة الموجود ضمن جهاز اليو اس بي الرجاء تحديد اقطابة كوني قمت بإزالتة من جهاز لة دارة تالفة واحتاج الى تحويلة الى شاحن بطارية

برجاء تحديد خطوط 12 فولت و 220 فولت لتركيب دائرة جسرية

وتطبيقة كشاحن

أو اذا امكن طريقة لمعرفة الأقطاب
حاولت ارفع صور المحول ولم اتمكن من رفعها على مركز رفع الصور وسأحاول ثانية

ولكم جزيل الشكر

خرج المحولة 7.5 فولت وليست 12 ؟؟

[fathi-mohmed]

السيريا هي لمبة 200 وات علي التوالي مع الجهاز المراد اختبارة
بيتوصلو بال 220 فولت
