محتاج طريقه لقياس الملفات

[عبقرينو1]

عندى ملف زى ده


ازاى اقيس القيمه بتعته وازاى لو عندى قيمه على رسمه ديرة اعمل الملف او اشتريه بناء على ايه

[ماجد عباس محمد]

بعض أجهزة الآفو مزودة بمقياس للملفات و إن لم يكن لديك استخدم مقاومة و ملف على التوالى مع مصدر متردد
استخدم الآفو على وضع قياس الجهد المتردد لقياس الفولت على المصدر و على الملف وعلى المقاومة و احسبها كمجزء جهد

[عبقرينو1]

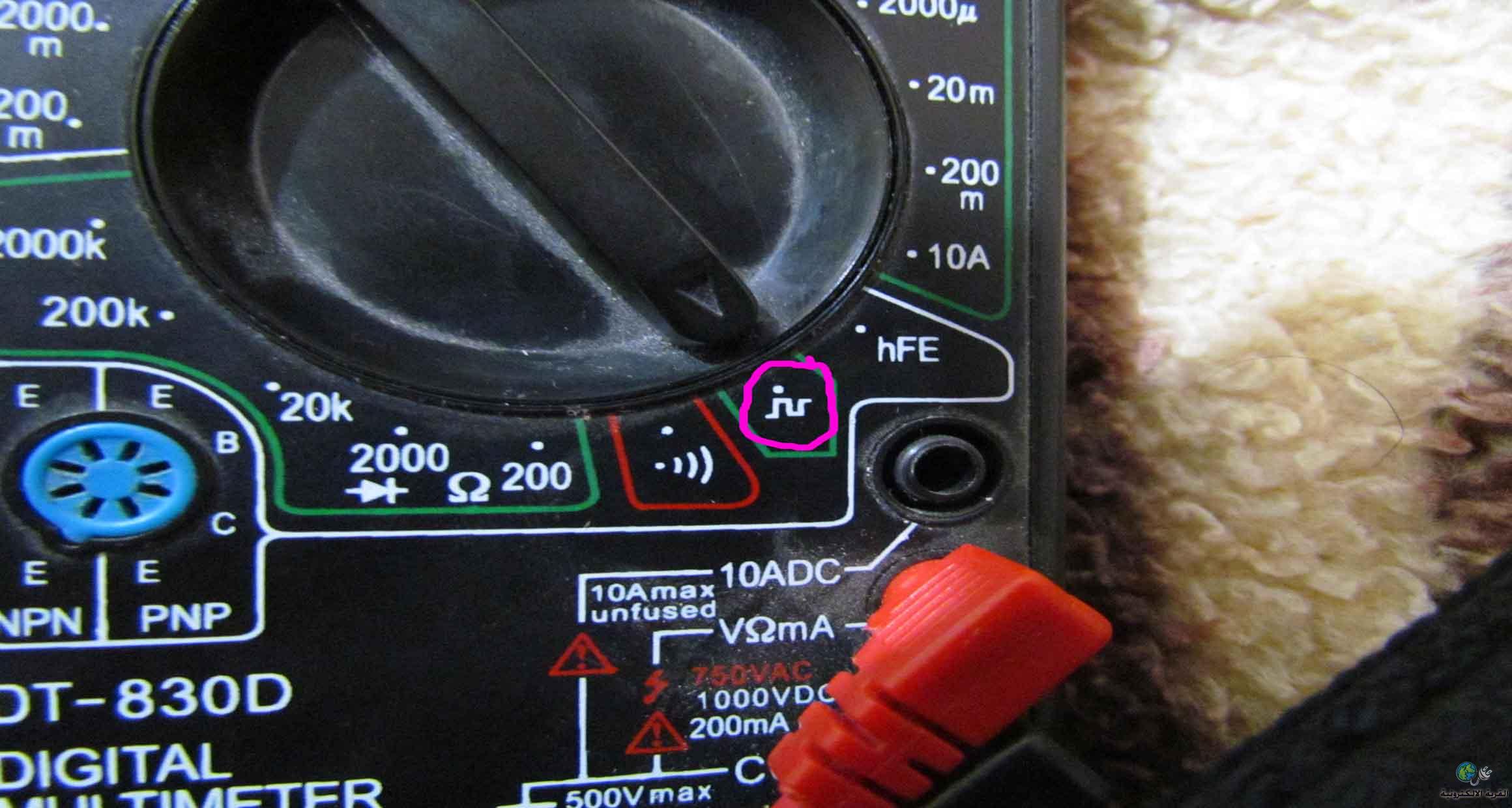

الافو عندى فيه المقياس ده هل هو ده مقياس الملفات ولا ده خاص بأيه
ولو عندى رسم على لوحه مثلا ملف 33h لو عاوز اجيبه من راديو او جهاز قديم ازاى ؟

ولو فيها تعب على حضرتك ممكن لو طلع المقباس ده مش هو
تشرحلى الطريقه الى وضحتها فى الرد
والف شكر لرد حضرتك السريع

[ماجد عباس محمد]

اخى
رجاء تصغير الصور حتى يكون حجمها مناسب
الملف له مدى مثل المكثفات و مكتوب عله mH,uH لقيس مللى هنرى و ميكرو هنرى
اما الموجود على جهازك فارجع للمواصفات لتعلم ما إن كان مقياس رقمى صفر - واحد أم مولد ذبذبة ثابتة كحاقن اشارة ام مقياس تردد

هذه مواقع تحسب لك لفات ملف أو العكس تحسب لك الحث
Coil Inductance Calculator - 66pacific.com

Helical Coil Calculator

Inductance Calculator Diff Shapes

[عبقرينو1]

شكرا مهندس ماجد على اهتمامك
بالنسبه للصور والله مصغرها جدا هى بتفتح وهى كبيرة وبعدين تصغر


وشكرا مره اخرى لأهتمامك

[ماجد عباس محمد]

أقصد أن الصورة التى وضعتها كما هو مدون فوقها 2320 بكسيل عرض × 1240 ارتفاع و لو صغرتها لحجم الربع ستكون 580 × 310 و ستظل بنفس الوضوح وحجم الملف سيكون 1 ÷ 16 من هذا الحجم

[عبقرينو1]

حولت ابعت لحضرتك الرساله دى خاص بس قالى الرسائب عندك مليانة


مهندس ماجد
معللللللللللللللللللللش انا عارف والله شكلك زهقت منى جدا

المواقع الى حضرتك ادتهالى حولت احط القيمه انا واشوف هيطلعلى هو كام لفه وقطر السلك وقطر الى قلب الملف

لقيته مطلعلى قيمه الترنس وقيم غريبة حولت افهمها معرفتش

المشكله انى معايا دائرة ارسال واستقبال تحكم لا سلكى
انا عندى مكونات قديمه مفرغها من دوائر عندى كتيرة
مكتوب فى الدائرة ملف 33 ميكرو هنرى وده ملف قلبه مغناطيسي او يعنى ماده قابله للمغنطه فى الغالب بيبقى فرايت
انا عاوز اعرف ازاى اطلع من الملفات الى عندى ملف نفس القيمه

وفى نفس الدائرة ملفات ذو قلب هوائى دى سهله الواحد يعملها بس برده موجود القيمه بالميكرو هنرى ومش عارف قطر السلك وكام لفه


انا اسف جدا انا عارف والله انى صدعتك بي ربنا يجعله فى ميزان حسناتك يارب

[عبقرينو1]

وانا برده مش ساكت انا عمال ببحث على طريقه للفهم
ولكن خبرتك معى تزود الخير خيرات
