طلب آي سي

[asto]

السلام عليكم

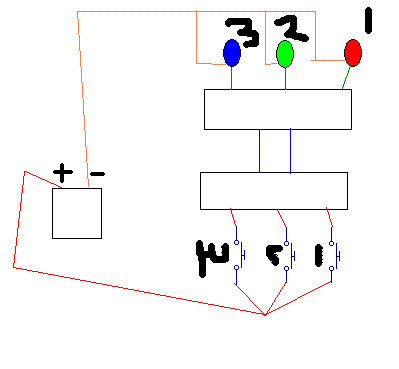

اطلب اي سي يحقق المطلوب في الصورة التالية :



حيث كل رقم عربي يقابل رقما هنديا معناه مثلا تم اغلاق القاطع1 فيشتغل الليد 1

[حيدر علاج حسن]

يعني يدخل على المتكاملة 3 مفاتيح و يخرج منها ثلاث منافذ .
عند تشغيل المفتاح الاول يشتغل الليد الاول ... و هكذا ..
لكن ماذا لو تم تشغيل اكثر من مفتاح ؟؟

[ماجد عباس محمد]

لماذا لا توصل كل مفتاح بالليد من خلال مقاومة - لماذا اى سى؟

[asto]

عفوا لقد ارتكبت عدة اخطاء

اولا المطلوب 2 آي سي

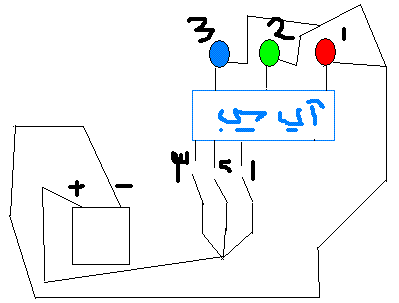

و الصورة الصحيحة هي :



عفوا لا تؤاخذوني

و ماذا لو استخدمت اكثر من 4 ازرار ما هما الاي سيان المناسبان

و اذا استخدمت 8

و اذا استخدمت 12

[نور الهدى N]

أبسط طريقة هي إستخدام المتكاملة CD4017 تحصل منها حتى عشرة مخارج













.

[نور الهدى N]

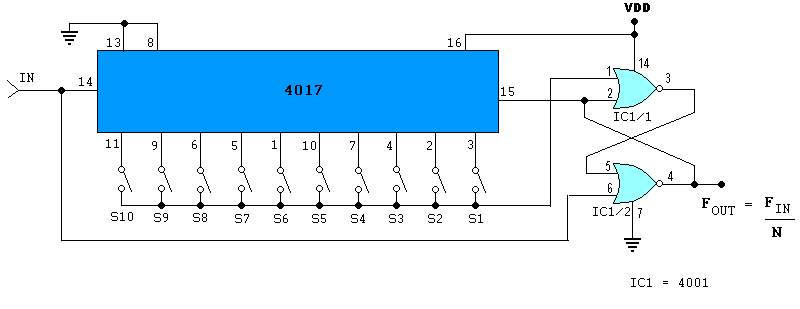

هذه الصورة ربما تكون أوضح للشرح .....



ببساطة العداد سوف يتوقف عند المخرج الذي يكون مربوط معه الرجل رقم 13
أي عند الحالة المنطقية 1
عندما نوصل لحظياً أي رجل من المخارج العشرة للعداد مع الرجل 13
"التي يجب أن تكون حالتها المنطقية 1 وذلك عبر مقاومة 22كيلو مثلاً توصل إلى التغذية الموجبة"
تصبح الحالة المنطقية لها 0 عندها يعمل العداد وعندما تصبح حالة المخرج المطلوب 1 يتوقف فوراً عند هذا المخرج




.

[asto]

ارجو اكمال الشرح

حيث بعد استعمال هذه المتكاملة اي 4017 كيف نسكتمل التوصيلات كي يتحقق المطلوب في صورتي التصحيحية اي الصورة الثانية في الموضوع

حيث اذكر بالمطلوب اذا كبسنا المفتاح 1 يشتغل الليد 1 و مفتاح 2 يشتغل الليد 2

و هكذا بالنسبة للمفتاح 3 و الليد 3

[نور الهدى N]

.

أخي الكريم المخارج من 0 إلى 9
قم بوصل مفتايح لحظية على كل مخرج
الرجل رقم 13 توصل بشكل مشترك إلى المفاتيح العشرة
عند الضغط على أي مفتاح سوف يتوقف العداد عند الرجل التي عليها المفتاح المضغوط .





.
