مساعده فى اصلاح برده dell

[godaphoto]

اعزائى رواد هذا المنتدى العظيم اتشرف بان اكون احد اعضاء هذا المنتى الرائع وهذه هى اول مشاركاتى مع حضراتكم وقد تعلمت منكم الكثير جدا واطمح بان اتعلم اكثر فارجوا مساعدتى فى حل مشكلة فى ماذر بورد من نوع dell
وسوف اسرد المشكلة
اولا البرده كانت شغاله تمام لكن صاحبها فتح الكيسه ونظف البورده واثناء تركيب الرامه وضعها فى وضع غير صحيح يعنى مقلوبه وهذا ادى الى احتراق احد اطراف الرامه ولكنة جربتها فى بورده اخرى ووجدتها سليمه
اما بالنسبة للبورده عند توصيلها بالباور سبلاى تعمل مروحة تبريد البروسيسور ولكن لا يسخن البروسيسور ولا اى قطعة الكترونية فى البرده وسوف اسرد على حضراتكم ما قمت به من قياسات
اولا روابط للصور

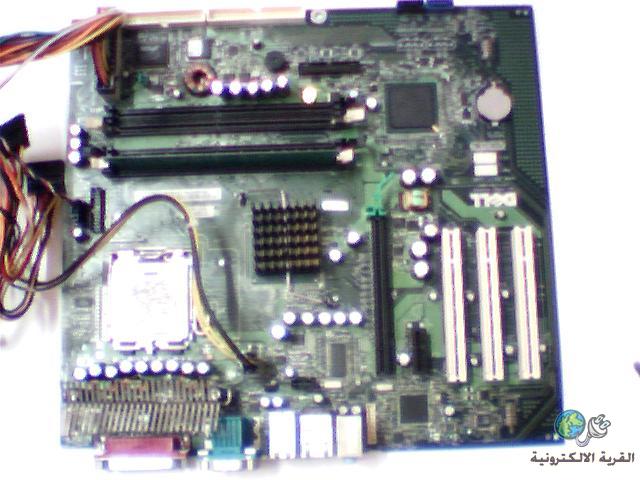

http://upload.qariya.info/images/qariya-2416c75a76.jpg
http://upload.qariya.info/images/qariya-236ea450df.jpg
دى صور لشكل البورده

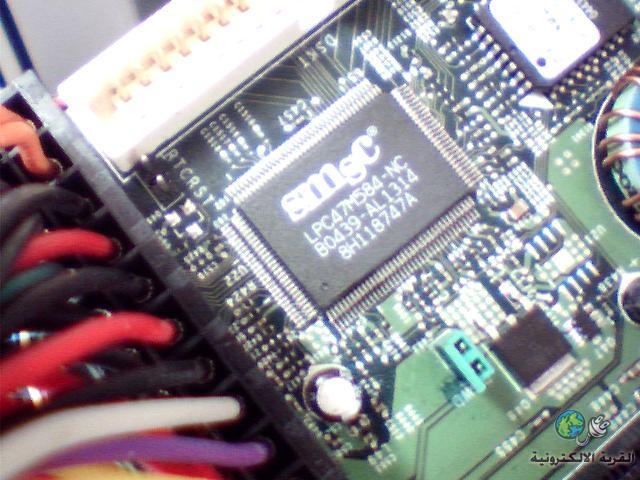

وصور من زاويه اخرى احداها تظهر اى سى الرامه اذا لم اكن مخطيء

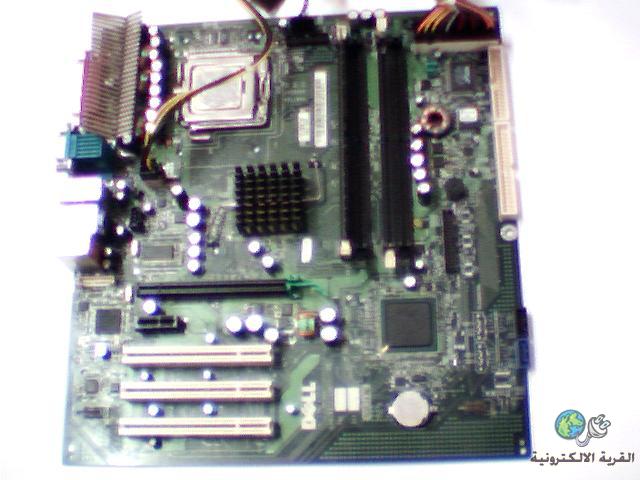

http://upload.qariya.info/images/qariya-2341c82b84.jpg
http://upload.qariya.info/images/qariya-6e43652b16.jpg

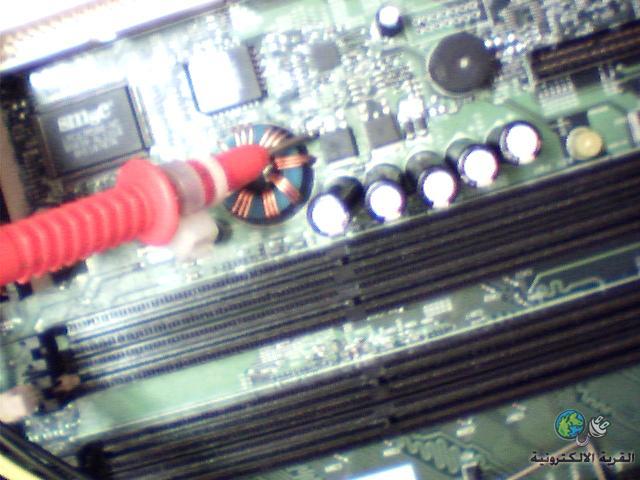

وقد قمت بوضع طرف الافوميتر الاسود على ارضى سوكت فى بداية البورده
كما فى الصورة التالية
http://upload.qariya.info/images/qariya-70dd10f39c.jpg
ووضعت الطرف الاحمر على احد اطراف الملفات الموجوده حول البروسيسور ولم تعطى اى فولتيه ثم وضعت الطرف الاحمر ايضا على البفات بجوار البروسيسور ولم تعطى اى فولتيه اما باقى القطع الالكترونية فهى تعطى قيم مختلفة منها 3.3 12.37 7.5 وهكذا باستثناء ترانزيستور موسفت لم يعطى اى قيمه فى الطرف السورس ودى الصوره بتاعته
http://upload.qariya.info/images/qariya-97eca22235.jpg
جميع الايسيهات وفلاشة الميمورى يوجد عليها فولتيه
عند وضع الرامه او نزعها لا يتغير اى شيء
ارجو من حضراتكم مساعدتى فى اكتشاف العطل وطرق اصلاحه وشكرا جزيلا لاعضاء هذا المنتى الرائع
