هل هذا هو هذا

[عبقرينو1]

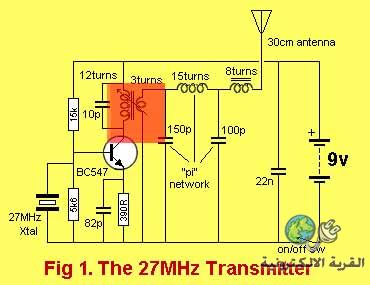

هل القطعه والمحدد عليها باللون الاحمر فى هذه الدائرة

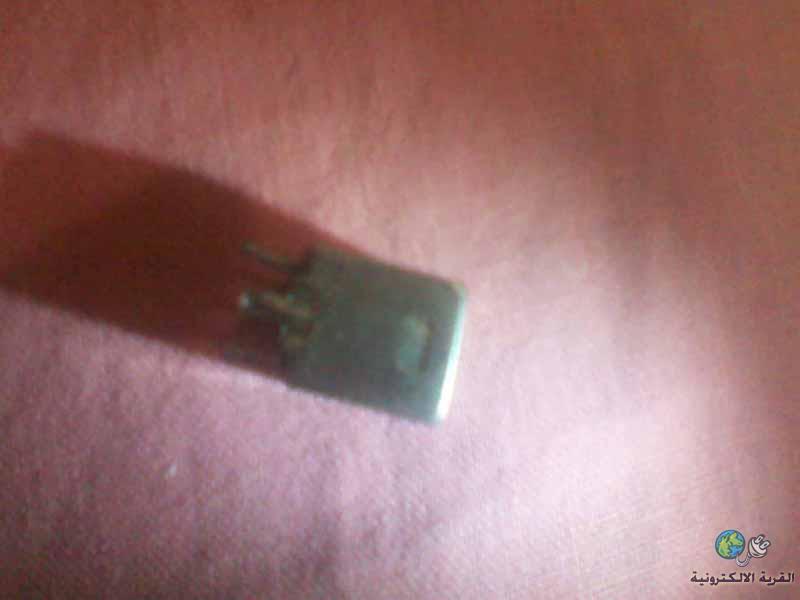

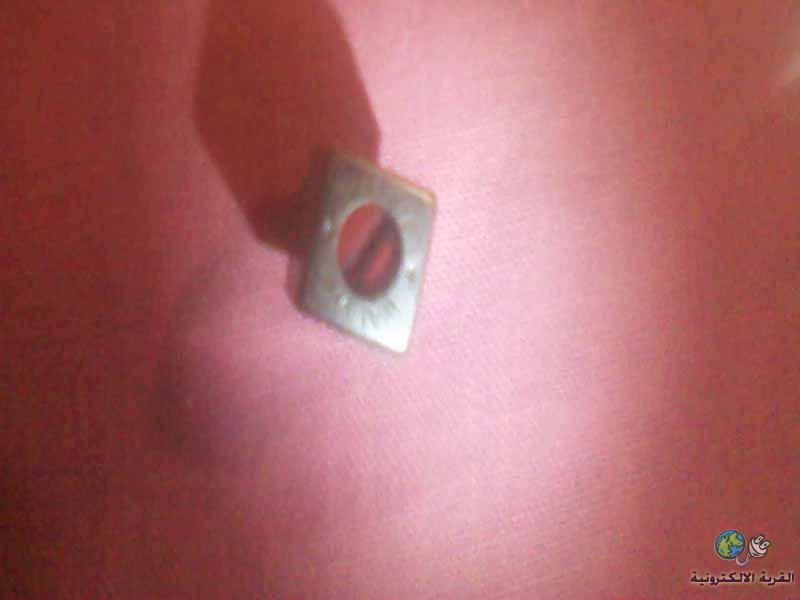

هى هذه القطعه ؟





ولو فى رابط عنها او كيفيه البحث عنها فى الداتا

والف شكر

[ماجد عباس محمد]

لا - فغالبا القطعة المصورة لملف أوسيليتور (مهتز) للموجة المتوسطة و ترددها من 1 ميجا إلى 2.1 ميجا وليس 27 ميجا كما بالدائرة

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لا - فغالبا القطعة المصورة لملف أوسيليتور (مهتز) للموجة المتوسطة و ترددها من 1 ميجا إلى 2.1 ميجا وليس 27 ميجا كما بالدائرة

الف شكر مهندسنا الكبير

لو تكرمت الملف الى في الدائرة شكله بيكون ايه؟
ولو اشتريته من محل اخد صوره للدائرة معايا ولا اقوله ايه؟

والدائرة دى بحسب خبرتك تقدر الارسال لمسافه قد ايه وهل الحوائط تعاكس ولا لا
لانى وضعت استفسار فى الموضوع المطرحه فيه ومحدش رد عليا لحد الان؟


والف شكر مره اخرى

[ماجد عباس محمد]

مكتوب على كل الملفات عدد لفاتها ، لو رجعت للموقع ستجد شرها و قطر البوبينة التى يلف عليها كل واحد
الترانزيستور المستخدم 100 مللى أمبير يعنى المدة صغير عشرات الأمتار فقط
دوما اقول لا يوجد شيء اسمه مدى دائرة الارسال لأن المدى يدخل فى معادلته
قدرة جهاز الارسال و كسب هوائى الارسال و الوسط المحيط و كسب هوائى الاستقبال و حساسية جهاز الاستقبال و انت تتكلم عن بند واحد وتهمل ثلاثة

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

مكتوب على كل الملفات عدد لفاتها ، لو رجعت للموقع ستجد شرها و قطر البوبينة التى يلف عليها كل واحد
الترانزيستور المستخدم 100 مللى أمبير يعنى المدة صغير عشرات الأمتار فقط
دوما اقول لا يوجد شيء اسمه مدى دائرة الارسال لأن المدى يدخل فى معادلته
قدرة جهاز الارسال و كسب هوائى الارسال و الوسط المحيط و كسب هوائى الاستقبال و حساسية جهاز الاستقبال و انت تتكلم عن بند واحد وتهمل ثلاثة

شكرا جدا مهندسنا العزيز

[mshal]

يا عبقرينو الملف المرسوم اعمله بيدك جيب نواة فرايت قطر 8ملي ولف عليها نفس عدد اللفلت استخدم سلك قطرع 75,ملي

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة mshal

يا عبقرينو الملف المرسوم اعمله بيدك جيب نواة فرايت قطر 8ملي ولف عليها نفس عدد اللفلت استخدم سلك قطرع 75,ملي

شكرا يا اخى

انا اقصد الملف المتغير الى عامل عليه مربع احمر
