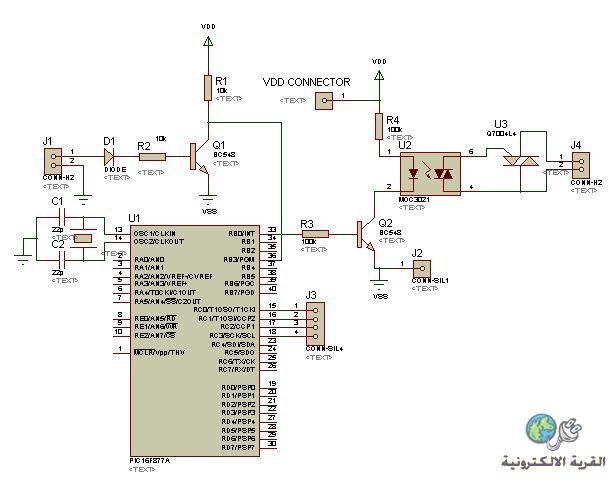

تحويل دائرة من schematic إلى layout في البروتس
التعديل الأخير تم بواسطة : المظلوم بتاريخ 22-02-2012 الساعة 07:04 PM |
| اعلانات |
|
||||||
|
السلام عليكم ،،

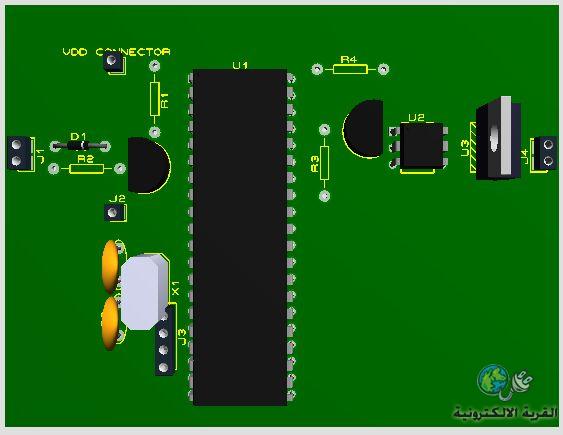

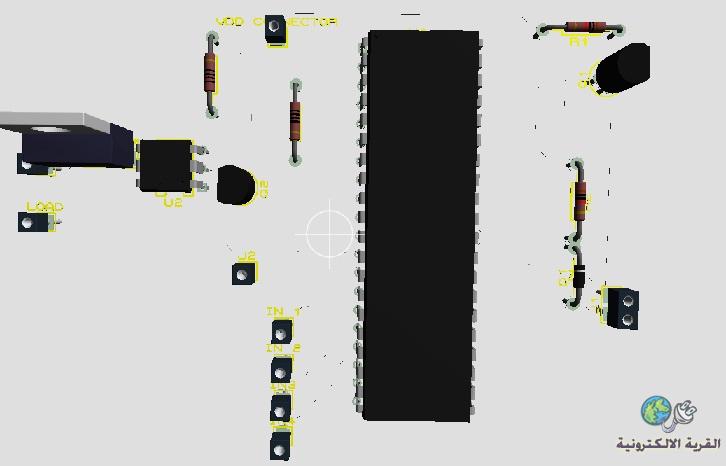

الدائرة في النهاية اريدها ان تكون بهذا الشكل ،، ليس ضروريا ان يكون مشابها تماما لما هو في الصورة ،، إنما شيئ مشابه له ،،  تمنياتي |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|

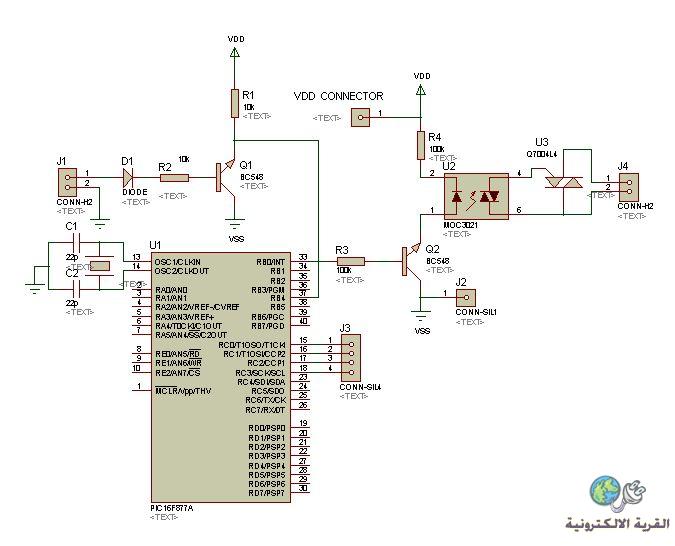

أخى الكريم شكرا جزيلا لك بداية ما رأيك بداية فى إعادة توزيع المكونات حتى يسهل تتبع الدائرة ومن ثم سهولة التعامل معها فى PCB .  |
|
||||||
|

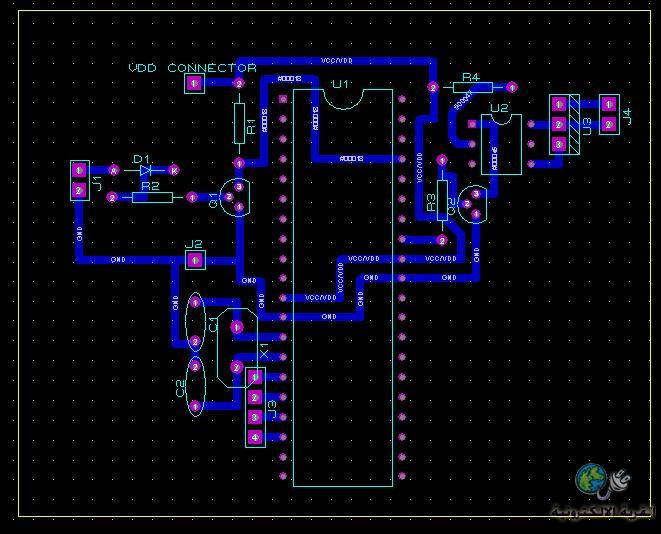

التحويل وجه واحد :   مع تمنياتى بدوام التوفيق
|
|
||||||
|
جزاك الله خيرا ،، حقيقة لا اعرف كيف اجازيك ،، ولكن ساقول رحم الله والديك ،، لكن هل تستطيع تحميل الملف الخاص بالدائرة ،، ويفضل ان ترفق معه الملف بعد تعديل اماكن المكونات ،،، شكرا لك ،، |
|
||||||
|
|
|
||||||
|
|
|
||||||
|

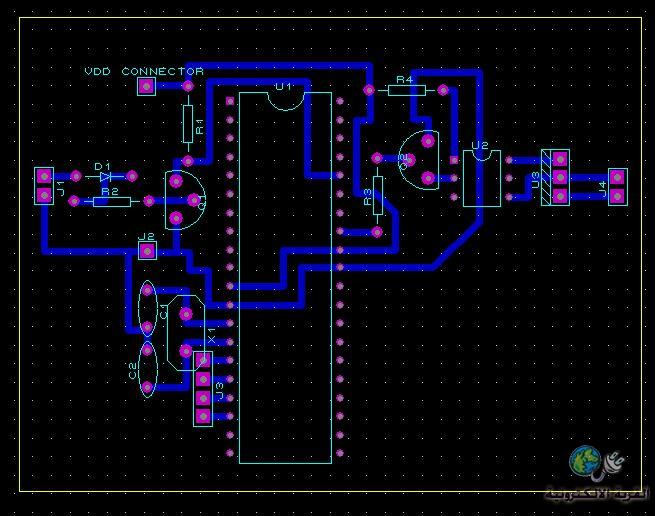

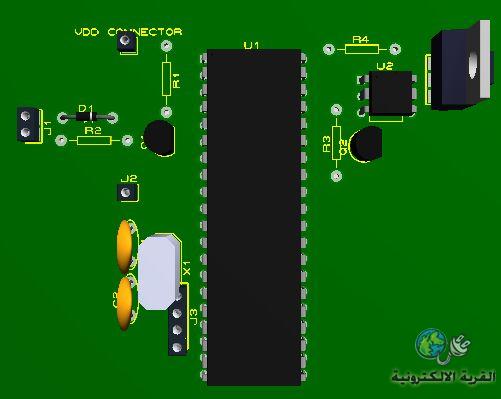

برجاء المراجعة :    مع تمنياتى بدوام التوفيق
|
