تعال نصنع مؤقت تقليب البيض
بسم الله الرحمن الرحيم
تحية احترام للجميع نظرا لكثرت الطلبات والاستفسارات للاخوه الاعضاءالكرام حول كيفية تصنيع مؤقت بسيط للتقليب البيض ؟؟ وبالفعل قبل اشهر صنعت مؤقت بسيط وبالفعل جربته وثبت جدارته بالمفقسات؟؟ وقبل ان اشرح الموقت فهناك الكثير من الانواع ولكن المشكله تكمن في اختلاف الميكانيكيه المستخدمه في التقليب من دحرجه وتقليب حول المحور العامودي(-+45)...الخ وايضا اختلاف انواع الموتورات الخاصه يالتقليب منها ذات اليار المستمر و المتناوب واختلاف طريقه قلب دورانها....الخ والفولتيات .....الخ ؟؟ مع هذا فيبقى قلبها النابظ هو الموقت اما باقي الامور سنقوم بتحوير المؤقت ودوائره حسب الحاجه ( ولكن ليس لجميع الانواع) بسم الله نبدا هذه المره لكثره الاعضاءالمحتاجين له الغير مختصين بالالكترونيات اتبعت هذا الاسلوب في الشرح وان شاء الله اكون موفق؟؟ صورة لدائرة الموقت :- والتطبيق العملي على طريقة ابو احمد ( كم مسمار وخشبه ):-  قائمه بالقطع الالكترونيه:- المقاومات :- 1M 470K 10k مقاومه متغيره470k المكثفات:- 2.2 مايكروفاراد 25 فولت 0.33مايكروفاراد50فولت اشباه الموصلات :- ترانسسترBC517 دايود(كتيفاير)1n4007 عدد اثنين دائره متكامله نوع4060 المتممات ريلي 12 فولت وكل مكانه وشكله موجود على الصور اعلاه واي استفسار انا حاظر ؟؟ ابو احمد التعديل الأخير تم بواسطة : s.sultan بتاريخ 13-07-2016 الساعة 10:04 AM السبب: اظهار الصور بالمشاركه |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
مدحتكو ( شكر العضو على هذه المشاركة )
مدحتكو ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
||||||
 |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
بسم الله نبدا وننتهي
بسم الله الرحمن الرحيم
تحية احترام للجميع اعود مره ثانيه للموقت اعلاه نظرا لكثرة الطلبات حول ان يكون الموقت ذات زمنين الاول بالساعه ؟ من 5 الى 12 مره باليوم لكيفي التقليب؟؟ والثاني بالثواني يحث يغطي زمن الموتور للتقليب البيض ؟؟ كما في الصوره ادناه:-  فحسب القيم المقاومه .470k والمكثف0.33 والدائره المتكامله4060 يكون الزمن الاولي تقريبا ساعتين وان الزمن الثاني سوف يعتمد على قيمة المقاومه المتغير بحث نضبطها على زمن الكافي للتقليب( حسب نوع الموتور وسرعة دورانه واسلوب التقليب) وبالتوفيق ابو احمد |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
مدحتكو ( أعجبته المشاركة )
|
|
|
|
||||||
|
اول الخير
|
|
||||||
|
الف شكر

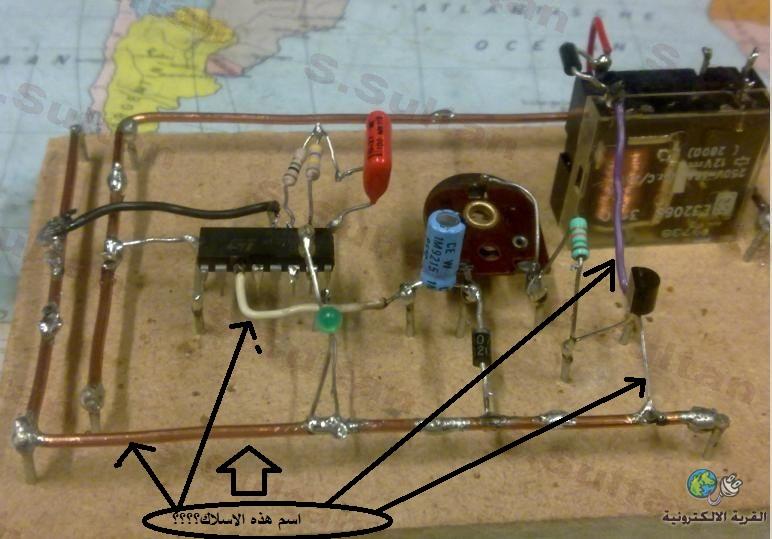

الف شكر ابو احمد على هذه الطريقه فى التوضيح . نفعت معايا اصحاب العقل الشفاف  بس كان عندى شويه اساله فى الصوره .. اتفضل
|
|
||||||
|
بسم الله نبدا وننتهي
|
|
|||||
|
|
||||||
|
حسب المكننه
بسم الله الرحمن الرحيم تحية احترام هذه دائرة مؤقت حسب طلب بعض الاعضاء الذين يمكون مكانيكية تقليب البيض التي تعتمد على موتور باتجاه واحد ويحدد مقدار الازاحه بالزمن الثاني ؟؟؟ لذلك يمكن تحوير مخرج المؤقت ليلائم نوع الموتور وطريقة المكننه المستخدمه؟؟ مثال :- طلب مني بعض الاخوه بتحوير المؤقت البسيط ليقود موتور محرك الدش وكانت النتيجه كما يلي :-  وهذا سيكون مناسب اليك ايضا ولكن هنا يستخدم 24 فولت انت كم تريد الفولتيه لكي يتم تحويرها حسب ما تريد ابو احمد |
