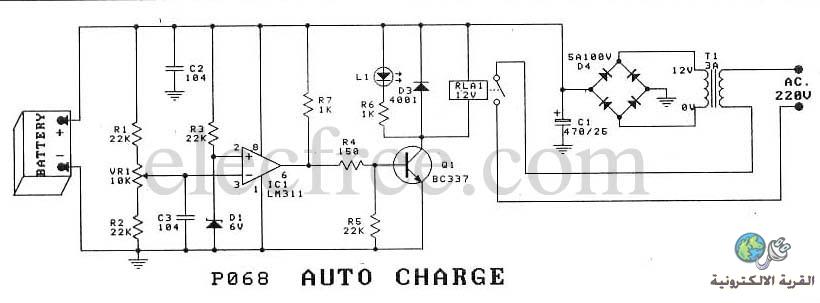

دائرة شاحن بطارية

[mshal]

http://upload.qariya.info/images/qariya-797aa11e78.jpg
http://upload.qariya.info/images/qariya-797aa11e78.jpg

[iiirrr]

ربطك منفذي يو اس بي على التوالي طريقة خاطئة و قد تحرق البور سبلاي

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة iiirrr

ربطك منفذي يو اس بي على التوالي طريقة خاطئة و قد تحرق البور سبلاي

فين المنفذ المذكور انفا فى الرسم
فالرسم ليس به اى منافذ usb

بالنسبه للرسم فبارك الله فيك اخى

[starman222]

المشاركة الأصلية كتبت بواسطة iiirrr

ربطك منفذي يو اس بي على التوالي طريقة خاطئة و قد تحرق البور سبلاي

اخي العزيز ارجوا توضيح اين منفذ ال usb?

[فكروعلم]

الدارة تحتاج لمقاومة 33 كيلو أوم توصل بين الطرف 6 والطرف 3 لمكبر العمليات لكي يكون فرق بين جهد الفصل والوصل

[ماجد عباس محمد]

المشكلة أن توصيل القنطرة خطأ كما أن الدائرة أصلا كانت بالمكبر 741 و حذا الرقم واستخدم LM311 وهو مقارن ولا يحتاج الترانزيستور ولا المقاومات لتشغيل الريلاى كما أن أطرافة مختلفة
هذه الدائرة خطأ

[mshal]

اخ ماجد الاي سي 741 صحيح والقنطرة توصيلها مش تمام غلط مطبعي لاني جمعتها ولم انتبه للرسم اخذت الفكرة وعملت عليها لوحة وكملت قيم القطع من راسى

[alqynaqaaa]

المشاركة الأصلية كتبت بواسطة mshal

اخ ماجد الاي سي 741 صحيح والقنطرة توصيلها مش تمام غلط مطبعي لاني جمعتها ولم انتبه للرسم اخذت الفكرة وعملت عليها لوحة وكملت قيم القطع من راسى

اخي بارك الله فيك على جهودك لاكني لم افهم عبارة كملت قيم القطع من راسى
هل العلم سهل لهذه الدرجة
