مساعده : شرح لدائره كهربائيه

[مصطلح]

السلام عليكم ورحمة الله وبركاته



ارجو المساعد في طريقة عمل هذه الدائره

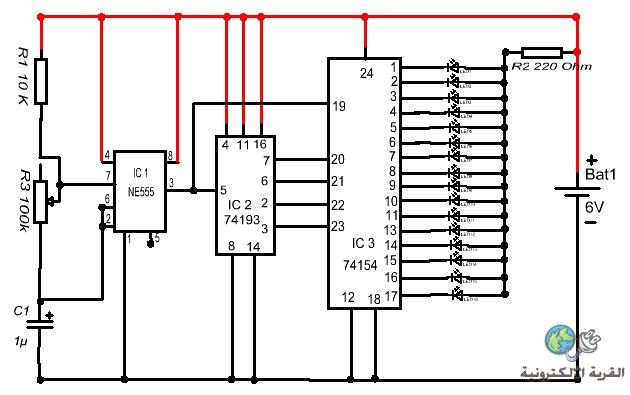

LED Chaser-16LED








وشكراً.

[mshal]

شو الي انت عاوزه بالضبط الدائرة 3 اقسام 1 دائرة الذبذب مبنية علي 555 2 دائرة عداد مبنية على 74193 الثالثة دائرة الدكودر من 4 الي 16 ورقمها 74154 ,

[مصطلح]

انا عندي الادوات هل اذا ركبها غلط يؤثر على العناصر

[mshal]

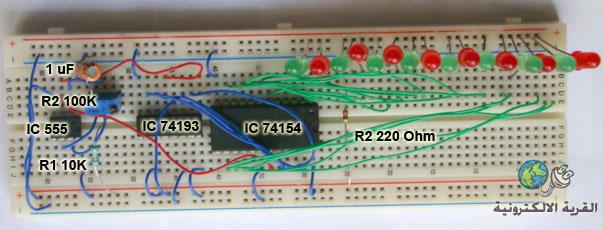

التركيب غلط بياثر الدئرة سهلة ركبها حسب الرسم سوف تعمل بشكل جيد

[مصطلح]

اخذنا بالمعمل ان به شي نشبكه على الجراوند وال vcc

[مصطلح]

لو تشرح لي الدائره بالتفصيل والاي سيات وعملها

لو تكرمت

[ماجد عباس محمد]

ملحوظة: المكونات TTL وهى تتلف بعد 5.5 فولت و البطارية 6 فولت
يجب إما استخدام بطارية 5 فةلت أو استخدام 74C193,74C154

[مصطلح]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

ملحوظة: المكونات TTL وهى تتلف بعد 5.5 فولت و البطارية 6 فولت
يجب إما استخدام بطارية 5 فةلت أو استخدام 74C193,74C154

74C193,74C154
الاي سيات نحطها بدال اي اي سي
الكبير والا الوسط او الصغير
