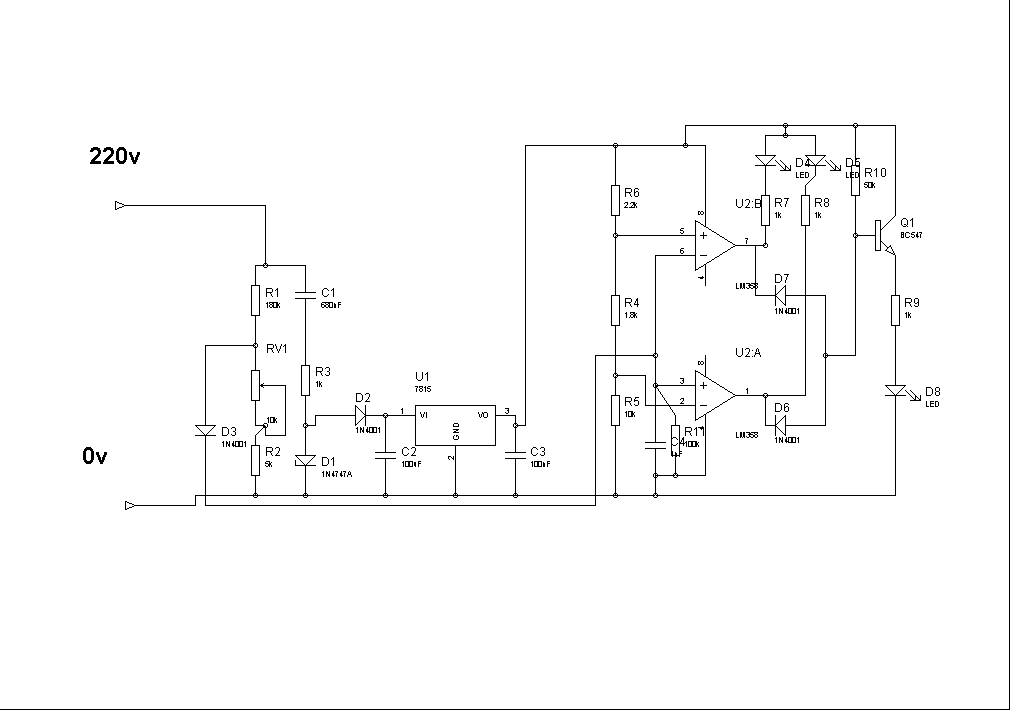

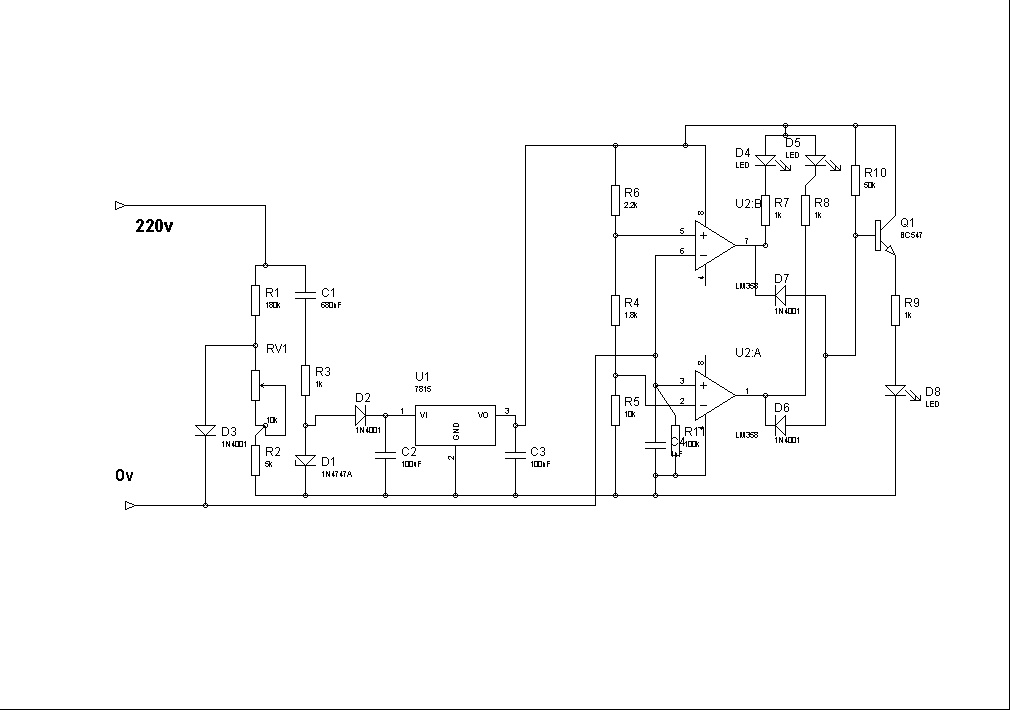

اخواني الاعزاء اولا يوجد خلل بسيط في الرسم خط 0v يوصل مع الشاسيه وليس كما رسمت اي مع gnd اي مع المشترك الذي ربط فيه طرف 4 للاي سي التفصيل تتم تغذية الدائرة عن طريق c1 .r3 المقاومات r1 r2 v1 موزعة لاخذ عينة من التيار العمومي و من ثم توحيده تدخل العينة علي اطراف المقارنين حيث تتم مقانة جهد العينة مع جهد مسبق تم تكوينه من موزع الجهد r4 r4 r6 فعند ارتفاع الجهد اكثر من اللازم يضئ احد اللدات و عند الانخفاض ايضا يضئ الد الاخر (4 اؤ 5) اما في حال الوضع المسموح فان d8 سيضئ عذرا لعدم وجود تنسيق لمشاكل في الوندوز
التعديل الأخير تم بواسطة : mshal بتاريخ 29-02-2012 الساعة 04:10 PM.
|
دائرة مراقبة شبكة الكهرباء العامة
