طريقه اخرى لعمل توصيل لمبات الدرج باستخدام مرحل الخطوه(step relay)

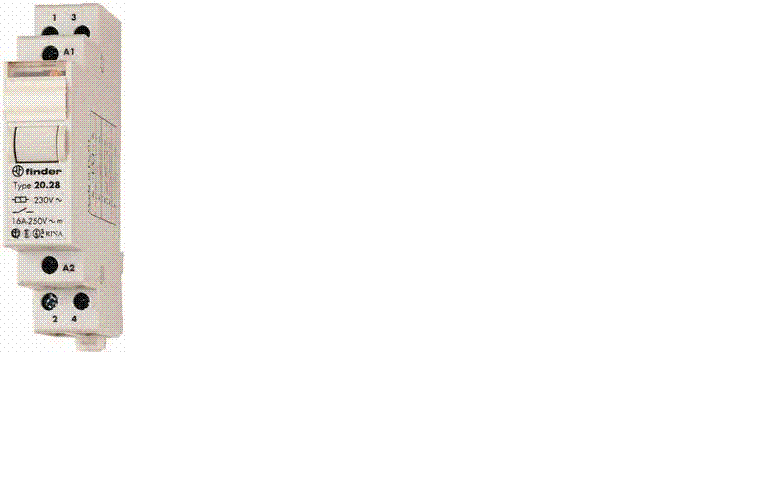

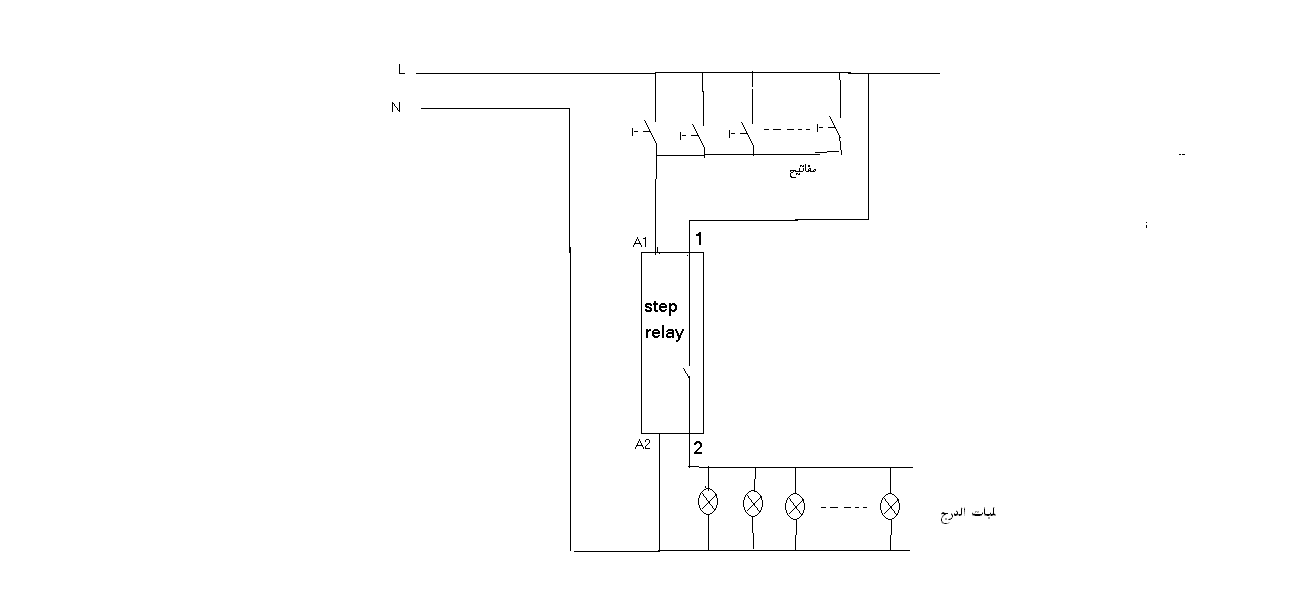

السلام عليكم ورحمه الله وبركاته هذه طريقه اخرى لعمل توصيل لمبات الدرج باستخدام مرحل الخطوه(step relay)بحيث عند الضغط على المفتاح( أي مفتاح , أي يتم وضع مفتاح عند كل طابق مثلا ) يقوم المرحل بتوصيل الملامس الداخلي له وبذلك يصل التيار اللمبات وتضئ اللمبات ويستمر الملامس موصول حتى يتم الضغط على المفتاح( أي مفتاح تريد) مرة اخرى وبذلك يفتح ملامسه وينفصل التيار عن اللمبات . المفاتيح المستخدمة هي مفاتيح ضاغطة , أي مثل مفاتيح الجرس(كبسة الجرس) الملامس الداخلي الخاص بالمرحل يتحمل 16 امبير من محاسن هذه الطريقه : سهولة الصيانة : لانه اذا تعطل احد المفاتيح فان باقي المفاتيح تبقى تعمل لانهم موصولون على التوازي , اما في طريقة مفاتيح الفكسل والمصلب فأنهم يوصلون بطريقة التوالي فإذا تعطل احدهم فلا تضئ اللمبات ويصعب الصيانة اذا كان عدد كبير من المفاتيح . التوفير في اسلاك المفاتيح : أي لو وضعت اسلاك ذات قطر صغير مثل اسلاك الإنتركم , فانه لا حاجة لوضع اسلاك بنفس سماكة اسلاك اللمبات لان ملف المرحل لا يسحب تيار كبير , اما اسلاك اللمبات فيجب وضع اسلاك تتحمل التيار المار بهم وعلى سبيل المثال سلك قطرة 1.5 ملم. وانا جاهز لاي استفسار . والسلام عليكم
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
السلام عليكم

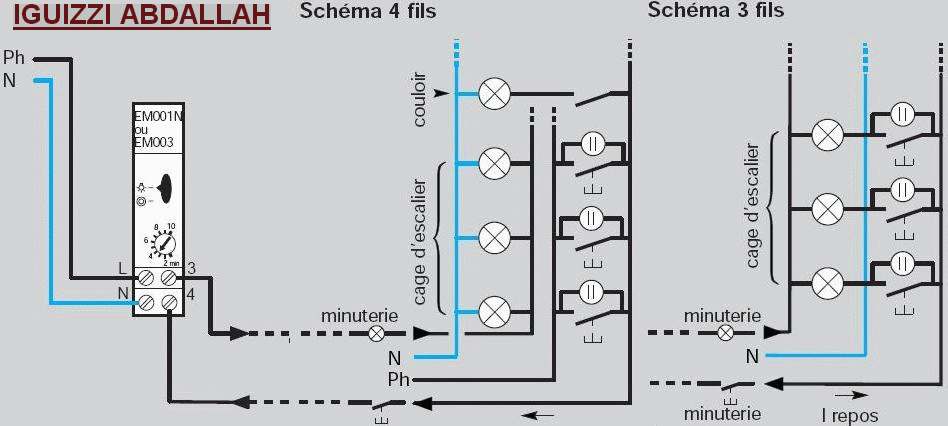

تكملة لما تقدم به الاخوان لاحظوا الفرق في الصورة وكلاهما صحيحين ويمكن استعمال جهاز استشعار بالحركة عندما تدخل باب العمارة  التعديل الأخير تم بواسطة : اكزي بتاريخ 06-03-2012 الساعة 09:23 PM |
