[roro1111]

مساء الخير للجميع

عندما نقوم بجمع مولدين 3phases سويا طبعا يتم الوصل بالتوازي, يستعمل ما يعرف بالسينكرونيز اذا لم اكن مخطئ:

1- ما هي وظيفة السينكرونيز؟

2- ما هي المعلومات المفيدة و التي يجب ان اعرفها حول دمج هذين المولدين, و هل يجب ان يكون المولدان من نفس القدرة و القوة يعني نفس P او S ؟

شكرا

[حيدر علاج حسن]

معظم المولدات التي قدرتها 1MVA تكون مجهزة بمنظومة التزامن هذه لانها منظومة مكلفة ..
هذه المنظومة تقوم بعملية التوصيل عندما يتوافق المولدان في ثلاث امور و هي الشروط الاساسية للتعشيق .
1- تزامن او تطابق الاطوار
2 - تساوي الجهود للخطوط الثلاثة
3 - تساوي التردد ..

و ليس بالضرورة ان يتساويان بالقدرة ..

[roro1111]

مساء الخير اخ حيدر علاج حسن

1- المقصود ب: تزامن او تطابق الاطوار هو :
ان يكون U,V,W بتاع المولد رقم 1 على U,V,W بتاع المولد الثاني, يعني ان يكون U موصول على U و V موصول على V و W موصول على W, هل هذا ما تعنيه؟

2- في حال كان هناك خلاف في احى النقاط الثلاث التي ذكرتها حضرتك ما الذي يحصل؟

مشكور اخ حيدر

[أحمدبلعوط عطوان]

عن إذن ستاذ حيدر لو سمح لي مشكوراً


تزامن ونطابق الاطوار يعني ان لايكون هناك فرق طور في الزاويه 120 درجه بين R.S.T يعني 120 بين R.S
مختلفين اذا كان جهد المولد 380 فولت ..... اما اذا كان الطور متطابق مع الطور الاخر فيعني ان الجهد بينهما يجب ان يكون صفر لنفس الطور... هذا ما اعرفه وان كان في كلامي خطأ فأرجو من الاخوه التصحيح وشكر اً لكم جميعاً

[roro1111]

اقتباس المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان عن إذن ستاذ حيدر لو سمح لي مشكوراً تزامن ونطابق الاطوار يعني ان لايكون هناك فرق طور في الزاويه 120 درجه بين R.S.T يعني 120 بين R.S مختلفين اذا كان جهد المولد 380 فولت ..... اما اذا كان الطور متطابق مع الطور الاخر فيعني ان الجهد بينهما يجب ان يكون صفر لنفس الطور... هذا ما اعرفه وان كان في كلامي خطأ فأرجو من الاخوه التصحيح وشكر اً لكم جميعاً

مرحبا اخ احمد

اعتقد ان ما كتبته حضرتك مطابق لما كنت قد ذكرته انا في رسالتي السابقة و هي انه يجب تطابق U.V.W مع بعضها في هذين المولدين, هذا ما اعتقده

شكرا

[roro1111]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن معظم المولدات التي قدرتها 1MVA تكون مجهزة بمنظومة التزامن هذه لانها منظومة مكلفة .. هذه المنظومة تقوم بعملية التوصيل عندما يتوافق المولدان في ثلاث امور و هي الشروط الاساسية للتعشيق . 1- تزامن او تطابق الاطوار 2 - تساوي الجهود للخطوط الثلاثة 3 - تساوي التردد .. و ليس بالضرورة ان يتساويان بالقدرة ..

مرحبا اخ حيدر

يجب ايض ان يتطابقان في الجهد بالطبع صح يعني يجب ان يكونان بنفس الجهد يعني 380 فولت في كل من المولدين و لكن السؤال هو : في حال كان الجهد في واحد من هذين المولدين يبلغ 380 فولت و الثاني في المولد الثاني يبلغ 400 فولت او 350 فولت ما الذي يحصل؟
هل في هذة الحالات لا يتم التعشيق بين هذين المولدين عن القيام بعملية التعشيق هذة؟

شكرا اخ حيد

[حيدر علاج حسن]

مرحبا بكم اخواني ...
بالنسبة للزاوية 120 درجة بين كل فيزين للمولد الواحد هذه ثابته و لا تتغير لانها محكومة بطريقة لف راس التوليد ...
فكرة التطابق للمولدين هي ان تكون الزاوية بين U1 و U2 للمولدين تساوي صفر و كذلك لباقي الفيزات ...
منظومة التزامن تبقى تتنظر الفرصة الى ان يتم التطابق في الامور الثلاثة المذكورة فتبدأ في التعشيق بين المولدين و في حال عدم توفر اي واحد من هذه الشروط فلن يتم التعشيق و هذا يعني وجود خلل في احد المولدين يجب اصلاحه اولا . هذا على مستوى المولدات الاعتيادية ..
اما في محطات التوليد فهناك فكرة اخرى للتعشيق مقاربة لهذه مع بعض الاختلافات البسيطة نتكلم عنها لاحقا باذن الله ..

[حيدر علاج حسن]

احببت ان اوضح الشروط الثلاث للتعشيق بين المولدين بالصور حتى تكون الفكرة واضحة اكثر ...

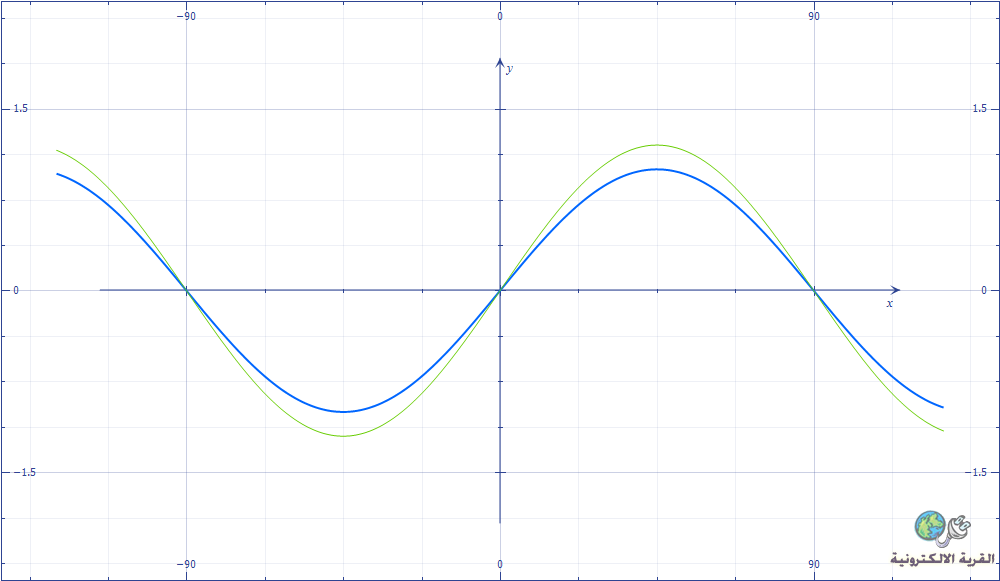

1- موجتان متساويتان في التردد و متطابقتان في الطور لكنهما مختلفتان في الجهد

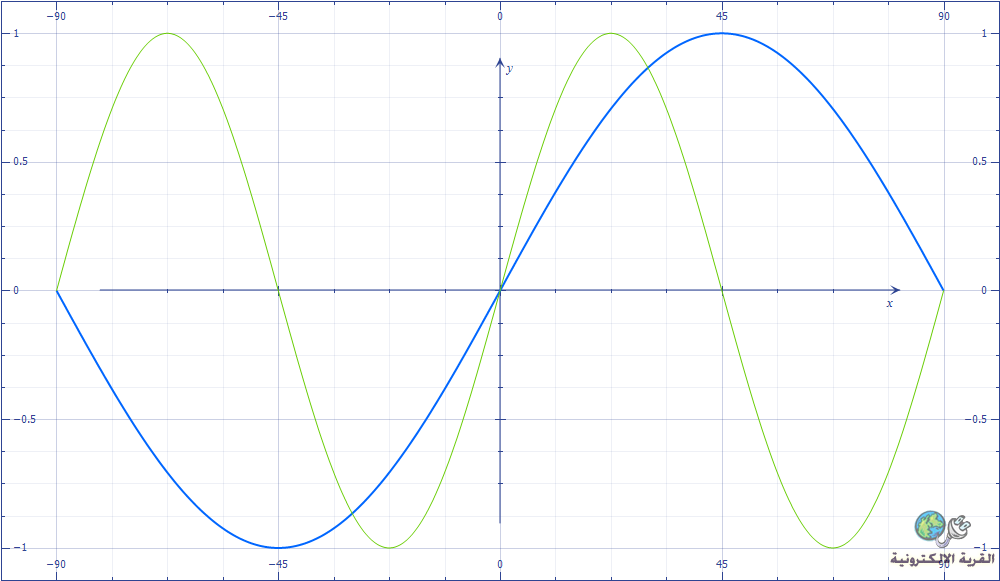

2- موجتان مختلفتان في التردد ..

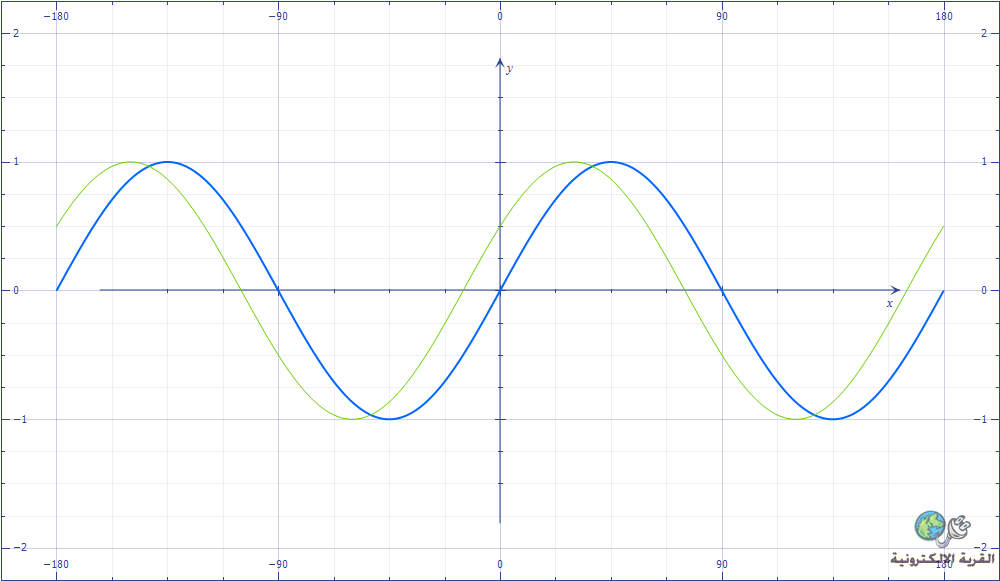

3- موجتان مختلفتان في الطور
