افتراضي طلب ملح ارجو الرد الأحترافي

السلام عليكم
.
.
.
.
لي طلب خاص بسب الحاجة الماسة للدائرة اتمنى الرد بشكل واضح وسريع إن امكن

دائرة خطية 220 فولت متناوب الى 14 فولت مستمر 15 امبير وابراز القيم والواط لكل مقاومة مع الأمتنان

وبعد اذنك لو تكرمت هل تصلح هذة الدائرة لتعمل كشاحن بطارية وهل هي امانة
كما فهمت ان المجموعه lm تحوي حماية من القصر وتنظم خروج الجهد والتيار
rami700 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 04-03-2012, 11:41 AM   #2
rami700
مهندس جيد

المشاركات: 258
أحصائية الترشيح

عدد النقاط : 379


النشاط

معدل تقييم المستوى: 0
افتراضي وجدت هذة الدائرة

ارجو شرح الدائرة وخاصة الخرج امبير

على هذا الرابط
http://www.extremecircuits.net/2009/...s-here-is.html
ولكم مني الشكر
rami700 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 04-03-2012, 04:51 PM   #3
mshal
مهندس متميز

الصورة الرمزية mshal

الدولة: فلسطين\غزة
المشاركات: 598
أحصائية الترشيح

عدد النقاط : 309


النشاط

معدل تقييم المستوى: 0
افتراضي

اولا مدخل الدائرة يجب توفير مصدر الطاقة اعلي ب 5 الي 6 فولط من الثابت الذي تريده وتيار اعلي من 1.5 امبير لان الحد القصي للتيار 1 امير خرجالمحدات من 1الي4 تتقويم جهد المصدر c1.c4 تنعيم اولي حيث ان الصجيج يولد حرارة وفقد في الطاقة r1 مقاومة تغذية مرتدة p1 مقاومة ضبط الجهد فكما زادت ارتفع الجهد وكلما قلت قل جهد الخرج c2.c3 للتخلص من الضجيج الناتج عن التوصيل و الفصل السريع للاي سي الدائرة ليس فيها تحكم في شدة التياراذا اردت التحكم في التيار يجب اضافة مقاومة صغيرة توالي مع الخرج ومن ثم اخذ المرتدة
mshal غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2012, 05:47 AM   #4
rami700
مهندس جيد

المشاركات: 258
أحصائية الترشيح

عدد النقاط : 379


النشاط

معدل تقييم المستوى: 0
افتراضي

الرجاء توتضيح اكثر وخاصة بكيفية رفع الأمبير
rami700 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-03-2012, 07:57 AM   #5
mshal
مهندس متميز

الصورة الرمزية mshal

الدولة: فلسطين\غزة
المشاركات: 598
أحصائية الترشيح

عدد النقاط : 309


النشاط

معدل تقييم المستوى: 0
افتراضي

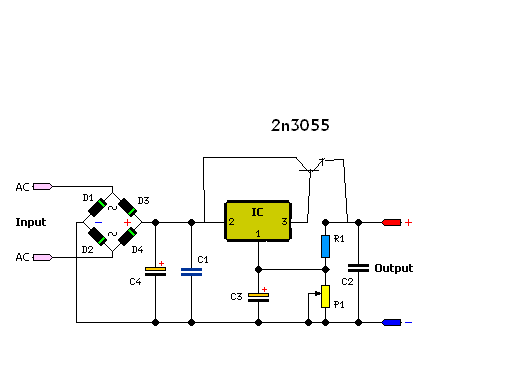

هذا تعديل لرفت كمية التيار ولكن يجب تكبير المحول و القنطرةhttp://upload.qariya.info/images/qariya-6aa3a72da9.gif
mshal غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 06-03-2012, 12:23 PM   #6
rami700
مهندس جيد

المشاركات: 258
أحصائية الترشيح

عدد النقاط : 379


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة mshal مشاهدة المشاركة
هذا تعديل لرفت كمية التيار ولكن يجب تكبير المحول و القنطرةhttp://upload.qariya.info/images/qariya-6aa3a72da9.gif

لك جزيل الشكر ولكن للتأكيد مع وجود الترانزستور يصبح الوضع كأالتالي

الدخل من ناحية القنطرة 220 فولت متناوب
والخرج من الناحية الثانية 12 فولت 15 امبير

واخيرا ما هو قصدك بالمحول فهذة الدارة تعتمد على دخول التيار 220 متناوب مباشرة الى الدارة الجسرية ومن ثم الى 12 فولت 15 امبير خرج مستمر
ولك الشكر الجزيل
rami700 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 06-03-2012, 03:33 PM   #7
mshal
مهندس متميز

الصورة الرمزية mshal

الدولة: فلسطين\غزة
المشاركات: 598
أحصائية الترشيح

عدد النقاط : 309


النشاط

معدل تقييم المستوى: 0
افتراضي

لا ياصاحبي مدخل الدائرة 18فولط اي يجب ان يكون قبل القنطرة محول 18فولط 15 امبير ويجب وضع الترانسستور علي مشتت من الالمنيوم
mshal غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 07-03-2012, 10:15 AM   #8
rami700
مهندس جيد

المشاركات: 258
أحصائية الترشيح

عدد النقاط : 379


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة mshal مشاهدة المشاركة
لا ياصاحبي مدخل الدائرة 18فولط اي يجب ان يكون قبل القنطرة محول 18فولط 15 امبير ويجب وضع الترانسستور علي مشتت من الالمنيوم
اولا اشكر اهتمامك وكون الفكرة ابتعدت عن ما في خاطري
فأرجو مساعدتي بدائرة تقوم بتحويل 220 فولت متناوب الى 12/او/13/او/14 فولت مستمر وبأمبير 15/ أو 20 فولت اي دائرة خطية تخفض الفولتاج بدون استخدام ترانس وبشكل مباشر ان امكن
rami700 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
