مين يقدر يوصل اكتر من بوش بوتن عل رجل واحدة من ارجل الميكرو ويكتب كود يقدر يعرف بيه اى بوش بوتن تم ضغطه؟؟؟

[ماجد عباس محمد]

راجع دائرة أى تلفاز صينى ستجد أن كل أزرار الواجهة متصلة مع مقاومات على طرف واحد و من خلال قياس الجهد يحدد أى زر تم الضغط عليه

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة sheimy مين يقدر يوصل اكتر من بوش بوتن عل رجل واحدة من ارجل الميكرو ويكتب كود يقدر يعرف بيه اى بوش بوتن تم ضغطه؟؟؟

أخى الكريم

شكرا جزيلا لك


الفكرة كما ذكر الأخ الفاضل مهندس ماجد

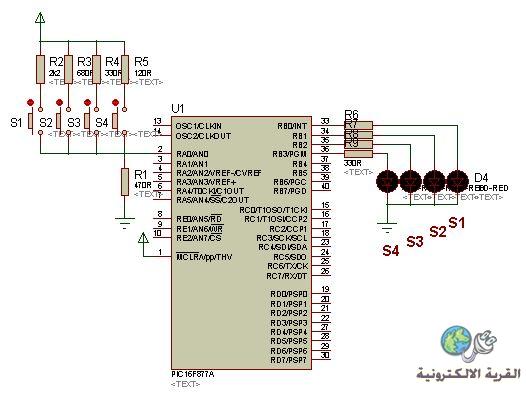

فى الميكروكونترولر يمكن استخدام مدخل تناظرى واحد فقط ويتم توصيل عدد من المفاتيح إليه وكل مفتاح يقوم بإدخال مستوى أو جهد محدد وذلك عن طريق مقسمات جهد . يقوم المحول ADC بتحويل هذه المستويات إلى قيمة رقمية محددة نستخدمها فى جملة شرط للتحكم فى خرج معين كما هو موضح بالشكل والبرنامج التالى :


#define LED1 RB0_BIT
#define LED2 RB1_BIT
#define LED3 RB2_BIT
#define LED4 RB3_BIT

unsigned ADC_Value;
void main( )
{
TRISB=0;
PORTB=0;
while(1)
{
ADC_Value = ADC_Read(0);
  if(ADC_Value > 700) {                     // SW4 is pressed
    LED4 = ~LED4;
    Delay_ms(250);
  }
  if(ADC_Value > 500 && ADC_Value < 700) {  // SW3 is pressed
    LED3 = ~LED3;
    Delay_ms(250);
  }
  if(ADC_Value > 300 && ADC_Value < 500) {  // SW2 is pressed
    LED2 = ~LED2;
    Delay_ms(250);
  }
  if(ADC_Value > 100 && ADC_Value < 300) {  // SW1 is pressed
    LED1 = ~LED1;
    Delay_ms(250);
  }
  }
  }

[zoro238]

مشكور على الفكرة الرائعه جدا

لكن كيف عرفت القيم 700 و 500 الخ

واذا ضغط على زرين معا او 3 معا او 4 معا

فكيف اعرف ذلك ؟؟ ومع مثال وكود لو امكن فالفكرة اكثر من رائعه
وهل ممكن عما اكثر من 4 مفاتيح

[احمدمعاطى]

اقتباس المشاركة الأصلية كتبت بواسطة F.Abdelaziz أخى الكريم شكرا جزيلا لك الفكرة كما ذكر الأخ الفاضل مهندس ماجد فى الميكروكونترولر يمكن استخدام مدخل تناظرى واحد فقط ويتم توصيل عدد من المفاتيح إليه وكل مفتاح يقوم بإدخال مستوى أو جهد محدد وذلك عن طريق مقسمات جهد . يقوم المحول ADC بتحويل هذه المستويات إلى قيمة رقمية محددة نستخدمها فى جملة شرط للتحكم فى خرج معين كما هو موضح بالشكل والبرنامج التالى : #define LED1 RB0_BIT #define LED2 RB1_BIT #define LED3 RB2_BIT #define LED4 RB3_BIT unsigned ADC_Value; void main( ) { TRISB=0; PORTB=0; while(1) { ADC_Value = ADC_Read(0); if(ADC_Value > 700) { // SW4 is pressed LED4 = ~LED4; Delay_ms(250); } if(ADC_Value > 500 && ADC_Value < 700) { // SW3 is pressed LED3 = ~LED3; Delay_ms(250); } if(ADC_Value > 300 && ADC_Value < 500) { // SW2 is pressed LED2 = ~LED2; Delay_ms(250); } if(ADC_Value > 100 && ADC_Value < 300) { // SW1 is pressed LED1 = ~LED1; Delay_ms(250); } } }

بارك الله لك مهندس فتح الله كود جميل وسهل
الافكار الجيده دائما تاتى من العظماء
باركك الله وجعله فى ميزان حسناتك

[احمدمعاطى]

اقتباس المشاركة الأصلية كتبت بواسطة zoro238 مشكور على الفكرة الرائعه جدا لكن كيف عرفت القيم 700 و 500 الخ واذا ضغط على زرين معا او 3 معا او 4 معا فكيف اعرف ذلك ؟؟ ومع مثال وكود لو امكن فالفكرة اكثر من رائعه وهل ممكن عما اكثر من 4 مفاتيح

بعد اذن المهندس فتح الله
اخى لدينا المهاومه R1 ثابته 470 اوم
ويتم تقسيم الفولت بينها وبين R2 او R3 او R4 او R5 ....
واذا ضغط مفتاحين معا كاننى ووصلت مقاومتهما على التوازى
فينتج فولت اخر يجب حسابه وكتابت الكود الناظر لقيمته
ارجو ان اكون اوضحط الفكره

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة احمدمعاطى بارك الله لك مهندس فتح الله كود جميل وسهل الافكار الجيده دائما تاتى من العظماء باركك الله وجعله فى ميزان حسناتك

أخى الكريم


شكرا جزيلا لك


تقدير أعتز به

بارك الله فيك

مع تمنياتى بدوام التوفيق

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة zoro238 مشكور على الفكرة الرائعه جدا

اقتباس المشاركة الأصلية كتبت بواسطة zoro238 لكن كيف عرفت القيم 700 و 500 الخ واذا ضغط على زرين معا او 3 معا او 4 معا فكيف اعرف ذلك ؟؟ ومع مثال وكود لو امكن فالفكرة اكثر من رائعه وهل ممكن عما اكثر من 4 مفاتيح

اخى الكريم

شكرا جزيلا لك


أساس الحسابات :
هى نفسها أساس التعامل مع المحول ADC .

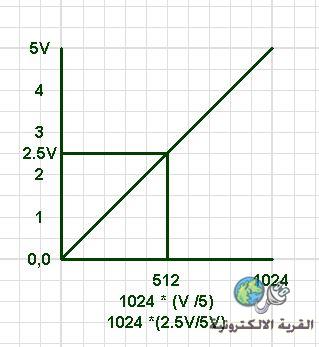

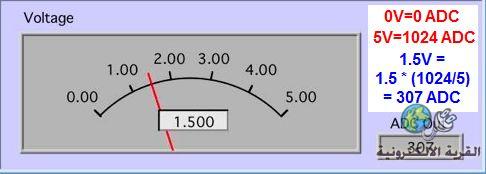

جهد دخل تناظرى بقيمة 5 فولت يتم تحويله باستخدام المحول ADC إلى رقم يعادل 1024 قسم (من الصفر إلى 1023 ( . من هذان الرقمين نحسب معامل هام جدا وهويعبر عن دقة أو حساسية عملية التحويل ونحصل علية بقسمة 5 فولت على 1024 قسم فنحصل على 0.00488V/DIV وللحصول على عدد الأقسام المناظرة لجهد دخل تناظرى معين كل ما علينا هو قسمة الجهد بالفولت على هذا المعامل (الدقة) مقدرة بالفولت لكل قسم كما سنرى .

• نستخدم مقاومة مشتركة واحدة وهى هنا 470 أوم ولتكن R.
• عند استخدام المقاومة 120 أوم ولتكن R1 (على سبيل المثال) يكون جهد الدخل التناظرى :

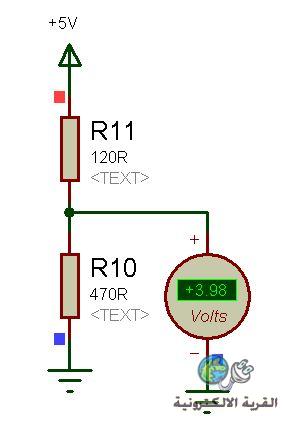

V1=V* R/(R+R1) = 5 *470/(470+120) = 2350/590 =3.98V

• يتم حساب عدد الأقسام بعملية القسمة :

3.98 V/0.00488 =816 DIV

• النتيجة 816 قسم ويمكنك التعامل معها كما هى أو أقل منها أو أكبر منها حسب البرنامج المطلوب وخصوصا أن المقاومات بها نسبة خطأ قد تصل إلى 20 % .

مع تمنياتى بدوام التوفيق
