هذة دارة تضخيم صوت 100وات قديمة بس قوية

[MAH_41]

السلام عليكم

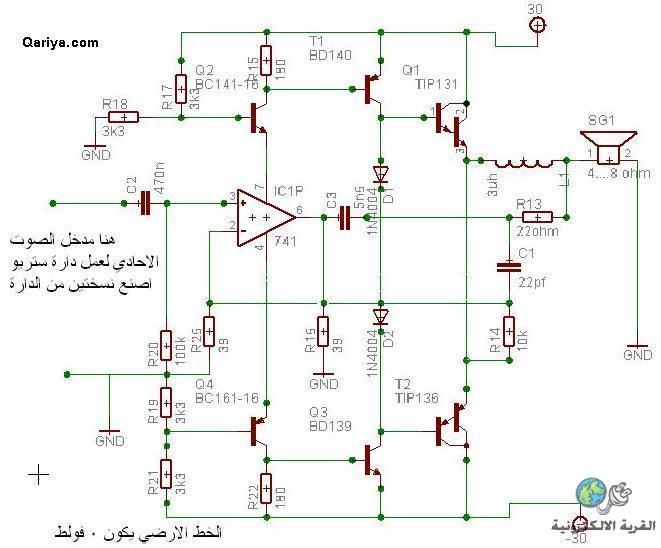

عندي مخطط دارة امبلي و حبيت اعطيكمن المخطط
الدارة مخططها و عناصرها قديمة شوي بس بالفعل دارة قوية كثير
الترتنزيستورين (tip147 tip142) حطولهن مبردات و مراوح

[محمود عطية]

:xlve: :xlve: :xlve: على فكرة هذة الدائرة قمت بتنفيذها منذ أكثر من عشر سنوات و هى ممتازة جدا جدا و ذات نقاء عالى.........................

[م.وليد الفرا]

السلام عليكم
انا اهتم بفهم تركيب الدائرة الالكترونية قبل ان احاول تجميعها واحب النقاش الطويل في ذلك واعتقد ان الفائدة من الفهم اكبر من مجرد تجميع الدارة والابتهاج عند نجاحها لذا في البداية اسأل ما يلي:
1- الملف 3 ميكروهنري كيف يمكن الحصول عليه او هل نستطيع لفه بانفسنا
2-ما فائدة الديودين D1, D2
3- هل الترانزيستورين Q1,Q4 يعملا كـ current source للدارة المتكاملة 741
هناك المزيد من التساؤلات بعد ان اتلقى الرد
اخوكم وليد الفرا:xlve: :xlve: :xlve: :xlve: :xlve: :xlve: :xlve: :xlve: :xlve:
تحيا فلسطين والعراق ولبنان

[MAH_41]

السلام عليكم
اولا هناك خطا بسيط
الخط الواصل بين الدايودين متقاطع مع الخط الواصل بين المكثف c3-r13
بالنسبة للملف يا صديقي فانا افضل ان تقوم بسنعة بنفسك
قطر الملف 1 سم طول الملف 1 سم عدد اللفات 16
انا اخذت سلك النحاس من ملف ثانوي لمحول 5 امبير
بالنسبة للدايودين اعتقد انهما ربما من اجل عمل الترانزستورين tip
و بالنسبة للسؤال الاخير غير واضح فارجو اعادته
