[kishoko]

يا اخوانى اعانى من فترة طويلة مع شاشة lmb162afc 2*16 و لا اعرف كيفية توصيلها فقد جربت كل التوصيلات المقترحة و المحتملة و لكن لا اعلم ما هى المشكلة فأرجو ممن لدية فكرة عنها و كيفية توصيلها الصحيحة فليساعدنى لأنى جربت عدة توصيلات و لكن اقصى النتائج التى حصلت عليها ان الشاشة كانت تضى اول صف و بدون اى كاراكتر و عندما كنت اقوم بعمل ريستارت للبك كان يظهر على الشاشة علامات استفهام و اشكال غريبة و قد حاولت برمجتها بلغة السى على البك pic6f877a و لكن دون جدوى حتى انى اشعر انة قد لا اجد لها حلا فى يوم من الايام فمن لدية ولو معلومة فبرجاء الافادة و لة جزيل الشكر مقدما
الداتا شيت الخاصة بالشاشة lmb162afc

[geniusse01]

اقتباس المشاركة الأصلية كتبت بواسطة kishoko يا اخوانى اعانى من فترة طويلة مع شاشة lmb162afc 2*16 و لا اعرف كيفية توصيلها فقد جربت كل التوصيلات المقترحة و المحتملة و لكن لا اعلم ما هى المشكلة فأرجو ممن لدية فكرة عنها و كيفية توصيلها الصحيحة فليساعدنى لأنى جربت عدة توصيلات و لكن اقصى النتائج التى حصلت عليها ان الشاشة كانت تضى اول صف و بدون اى كاراكتر و عندما كنت اقوم بعمل ريستارت للبك كان يظهر على الشاشة علامات استفهام و اشكال غريبة و قد حاولت برمجتها بلغة السى على البك pic6f877a و لكن دون جدوى حتى انى اشعر انة قد لا اجد لها حلا فى يوم من الايام فمن لدية ولو معلومة فبرجاء الافادة و لة جزيل الشكر مقدما الداتا شيت الخاصة بالشاشة lmb162afc

السلام عليكم

طبعا هناك جدوى من محالة تشغيلها ..

قم بالنظر الى اطراف التوصيل للشاشة ( 16 طرف) .. ستجد الرقم 1 او 16 مكتوبة بشكل صغير جدا بجانب احد الاطراف .. عندها قم بالتوصيل كالتالي:
1- الطرف السالب للتغذية ( او الارضي).
2 - طرف التغذية الموجب ( 5 فولت).
3 - الان قم بوضع مقاومة متغيرة بين الطرف الموجب والسالب .. الان الطرف الاوسط ( الطرف المتغير) قم بوصله الى الطرف رقم 3 ...
4 - طرف RS.
5 - طرف R/W.
6- طرف التفعيل E .
الاطراف من 7 - 14 الداتا ..
الطرفين 15+16 انارة خلفية للشاشة.

الان اذا كنت تستخدم الميكروسي لكتابة برنامجك وقمت بتعريف البورت A مثلا للتوصيل مع الشاشة فقم بالاتي :
قم بتوصيل RS مع RA2
وتوصيل R/w الى الارضي.
وتوصيل E الى RA3
وتوصيل D4 الى RA4
وتوصيل D5 الى RA5
وتوصيل D6 مع RA6
وتوصيل D7 مع RA7

بعد التوصيل السابق استخدم ابسط برنامج لكتابة كلمة على الشاشة فقط وقم بالتجربة وان شاء الله تنجح ..ارجو لك التوفيق..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

[Daniel]

الأخ kishoko بالنسبة لتوصيلات الشاشة لست متأكد وتعتمد على النوع لكن واجهت نفس المشكلة مع أحدى هذه الشاشات (2*16) وكانت تضهر أشكال وعلامات غريبة في حالتي أستخدمت الشاشة مع لوح التجارب arduino uno والحل (لمشكلتي) كان بتغيير الباود ريت أي سرعة نقل البيانات من النتحكم الى الشاشة لا أعرف ان كانت تلك مشكلة بالنسبة للبيك لكن لم أجربها على البيك لحد الآن .

بالتوفيق.....

[ماجد عباس محمد]

هناك مشكلتين فى هذا الخصوص يجب مراعاتهما معا
أولا عند البدء ستعمل الشاشة RESET ذاتى و ستقوم بفرض بعض الخواص الإفتراضية مثل كم سطر و 4 بت أم 8 الخ
يجب الإنتظار حتى تنتهى الشاشة منه ثم تبدأ تعريفك أنت لهذه الخواص
ثانيا كل أمر لها له زمن تنفيذ يجب انتظاره و إلا لن تقبل الأمر التالى
كل هذه الخواص فى الداتا شيت وقد عانيت مثلك منها و هذا ما وجدته

[Imozar]

اقتباس المشاركة الأصلية كتبت بواسطة kishoko ... فمن لديه ولو معلومة فبرجاء الافادة

قرأت عن هذه الشاشة بعض المعلومات البسيطة ربما تفيد:

-- هذه الشاشة نوعان :
الاول :
LMB162AFC ويتغذى ب 5 فولت
VDD = +5v
الثاني :
LMB162AFC-2 وتغذيته 3 فولت.
VDD = +3v

-- إذا تم اختيار تمط البرمجة 4Bits (وهي الطريقة المعمول بها عادة ) يجب ترك الاطراف الباقية من الشاشة بدون توصيل ،
لا للموجب ولا للارضي .
الاطراف هي D0,D1,D2,D3

[kishoko]

اقتباس المشاركة الأصلية كتبت بواسطة geniusse01 السلام عليكم طبعا هناك جدوى من محالة تشغيلها .. قم بالنظر الى اطراف التوصيل للشاشة ( 16 طرف) .. ستجد الرقم 1 او 16 مكتوبة بشكل صغير جدا بجانب احد الاطراف .. عندها قم بالتوصيل كالتالي: 1- الطرف السالب للتغذية ( او الارضي). 2 - طرف التغذية الموجب ( 5 فولت). 3 - الان قم بوضع مقاومة متغيرة بين الطرف الموجب والسالب .. الان الطرف الاوسط ( الطرف المتغير) قم بوصله الى الطرف رقم 3 ... 4 - طرف RS. 5 - طرف R/W. 6- طرف التفعيل E . الاطراف من 7 - 14 الداتا .. الطرفين 15+16 انارة خلفية للشاشة. الان اذا كنت تستخدم الميكروسي لكتابة برنامجك وقمت بتعريف البورت A مثلا للتوصيل مع الشاشة فقم بالاتي : قم بتوصيل RS مع RA2 وتوصيل R/w الى الارضي. وتوصيل E الى RA3 وتوصيل D4 الى RA4 وتوصيل D5 الى RA5 وتوصيل D6 مع RA6 وتوصيل D7 مع RA7 بعد التوصيل السابق استخدم ابسط برنامج لكتابة كلمة على الشاشة فقط وقم بالتجربة وان شاء الله تنجح ..ارجو لك التوفيق.. واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم.

شكرا لك اخى العزيز و لكل من شارك و لو برد بسيط و هنا قد ارفقت لك الاخراج على بورت A بالبك pic16f877a و لك بالرابط التالى كود المايكروسى و صورة لما ظهر على الشاشة و ايضا الداتا شيت الخاصة بالشاشة ايضا و ارجو منك اى توضيح
الرابط

[kishoko]

اقتباس المشاركة الأصلية كتبت بواسطة Daniel الأخ kishoko بالنسبة لتوصيلات الشاشة لست متأكد وتعتمد على النوع لكن واجهت نفس المشكلة مع أحدى هذه الشاشات (2*16) وكانت تضهر أشكال وعلامات غريبة في حالتي أستخدمت الشاشة مع لوح التجارب arduino uno والحل (لمشكلتي) كان بتغيير الباود ريت أي سرعة نقل البيانات من النتحكم الى الشاشة لا أعرف ان كانت تلك مشكلة بالنسبة للبيك لكن لم أجربها على البيك لحد الآن . بالتوفيق.....

شكرا لردك اخى الكريم و لكن كيف يمكن التحكم بال Baud rate فى الاتصال بين المتحكم و الشاشة لأننى لم اجد عن تلك النقطة اى شى بالداتا شيت الخاصة بالشاشة

[kishoko]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد هناك مشكلتين فى هذا الخصوص يجب مراعاتهما معا أولا عند البدء ستعمل الشاشة RESET ذاتى و ستقوم بفرض بعض الخواص الإفتراضية مثل كم سطر و 4 بت أم 8 الخ يجب الإنتظار حتى تنتهى الشاشة منه ثم تبدأ تعريفك أنت لهذه الخواص ثانيا كل أمر لها له زمن تنفيذ يجب انتظاره و إلا لن تقبل الأمر التالى كل هذه الخواص فى الداتا شيت وقد عانيت مثلك منها و هذا ما وجدته

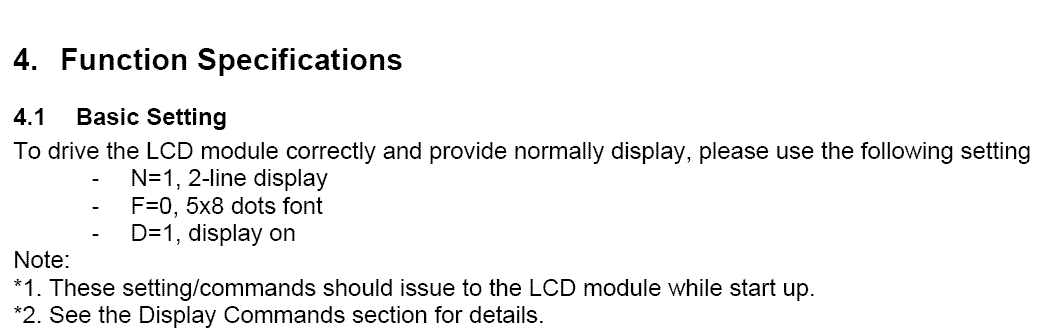

شكرا لردك اخى العزيز و لقد وجدت ماتقصدة بالنسبة للBasic seeting

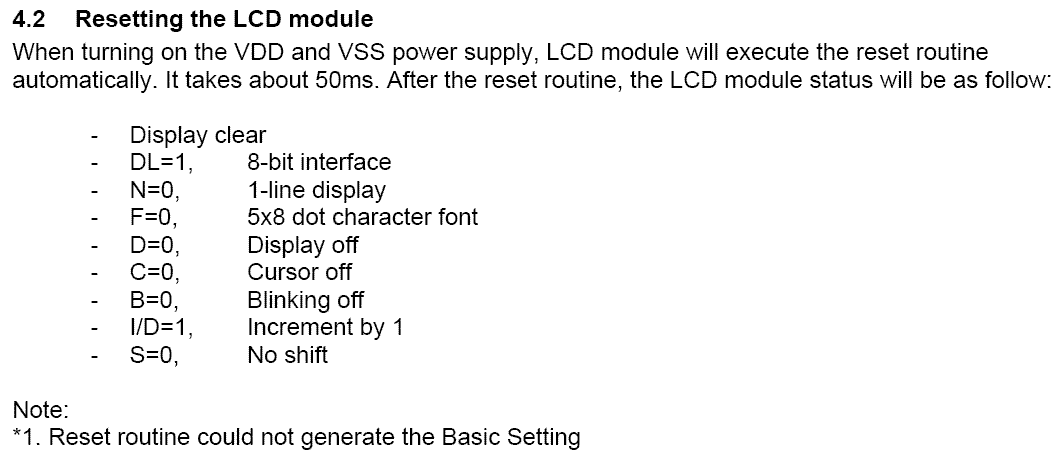

و بالنسبة للريستارت

اما بالنسبة للانتظار فكل الانتظار الذى بالكود اعتقد انة كافى فما رأيك اخى العزيز

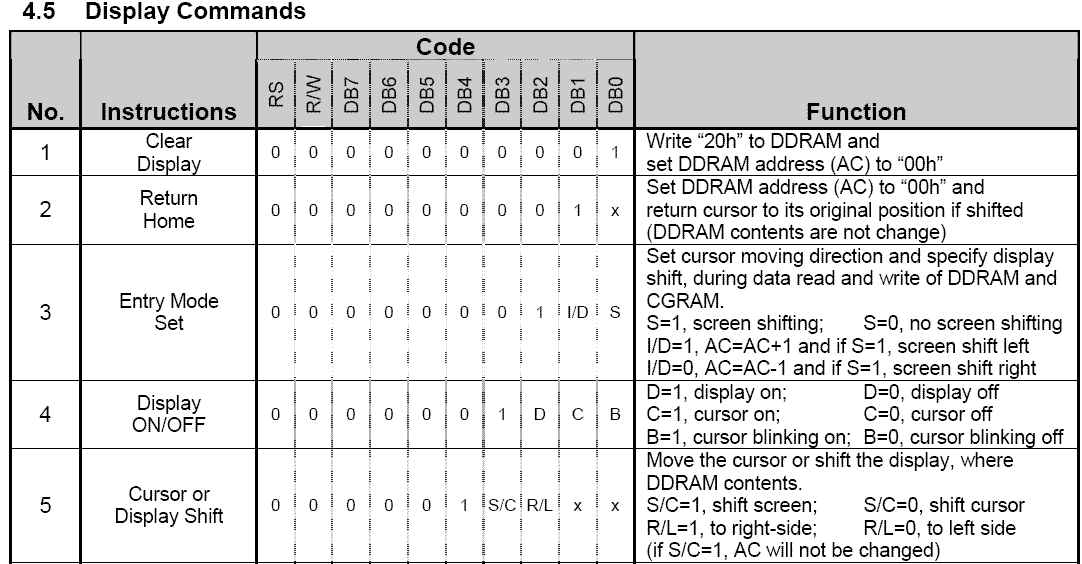

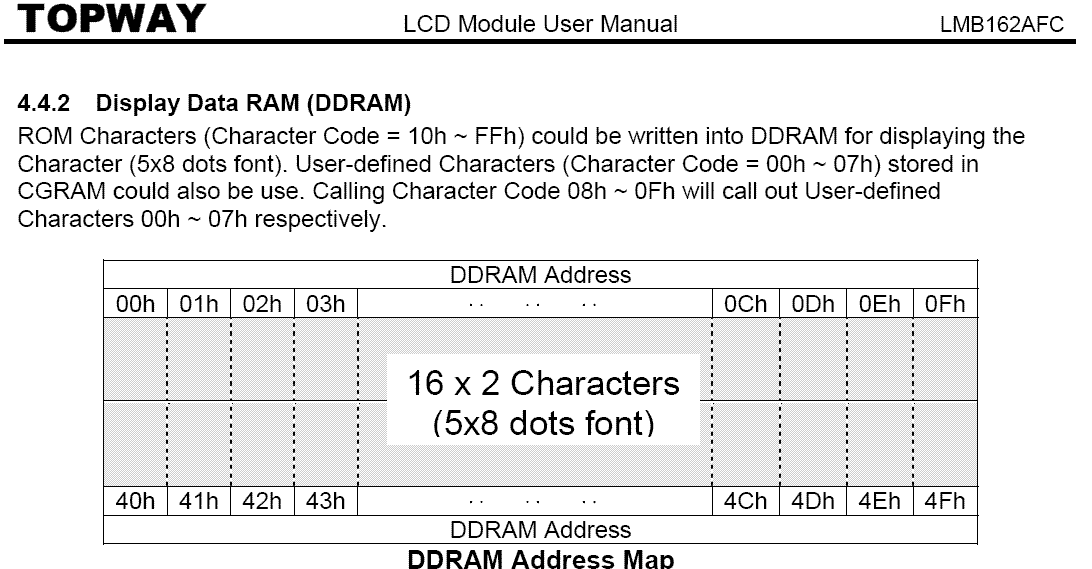

بالنسبة للconfiguration setting لااعلم كيف ان اضبطها كما فى الصور التالية

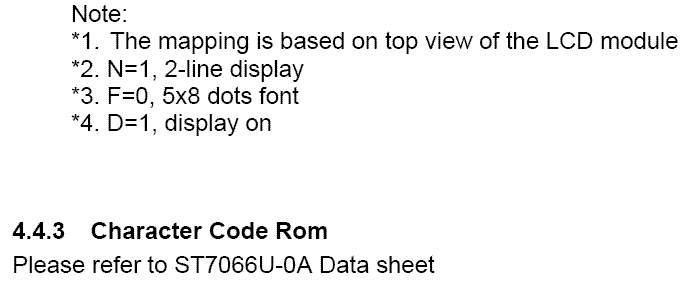

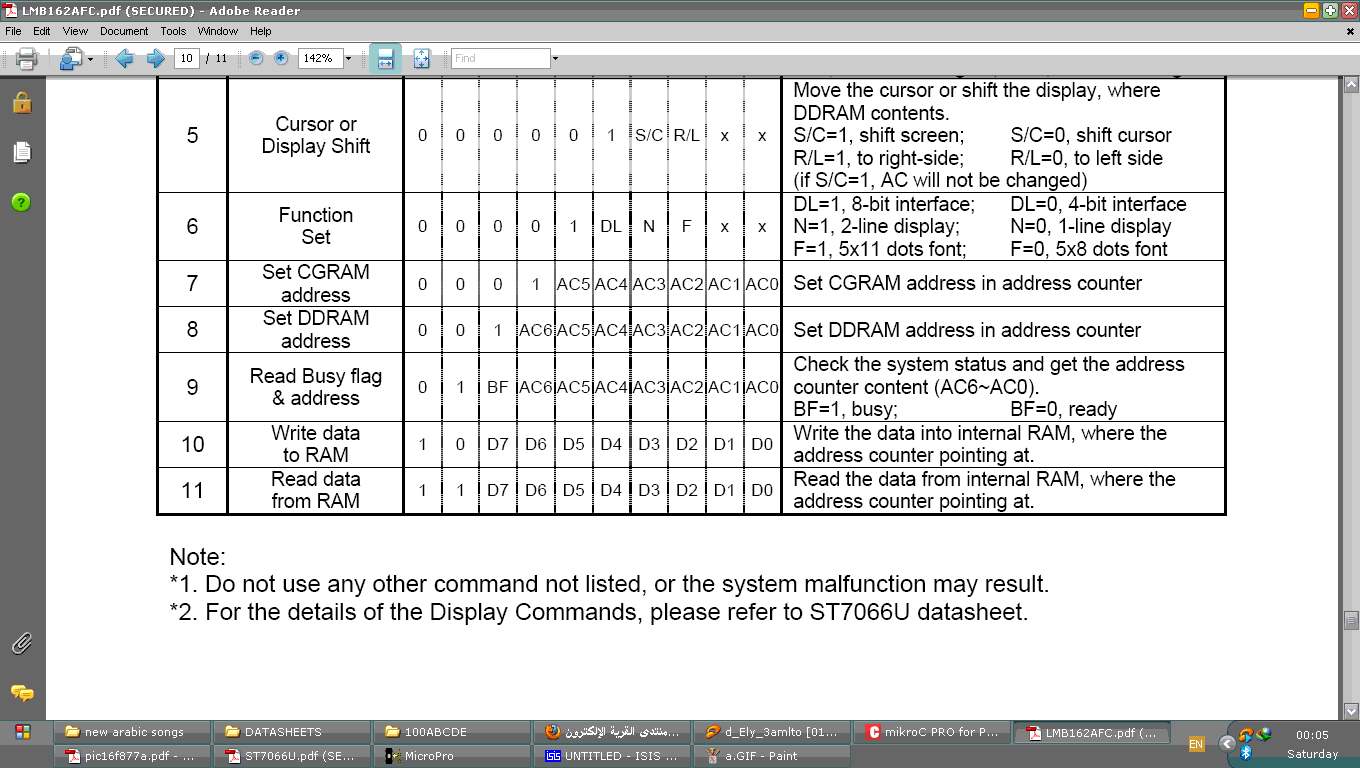

لقد لاحظت فى الصورة الاخيرة انة يمكن الرجوع للداتا شيت الخاصة بالST7066U لضبط الاوامر و هاهى الداتا شيت الخاصة ب ST7066U
