دائرة التحكم بشدة التيار

[شادي ابو سليم]

اريد مخطط دائرة بسيطة للتحكم بخرج الكهرباء من 220 الى 180 فولت تقريبا ضمن مقاومة متغيرة اي كلما اغير في المقاومة يتغير الفولت ولكم جزيل الشكر

[mshal]

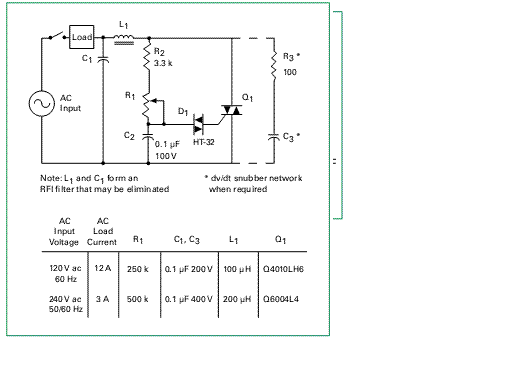

http://upload.qariya.info/images/qariya-f9c0f1f63b.gif

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة شادي ابو سليم

اريد مخطط دائرة بسيطة للتحكم بخرج الكهرباء من 220 الى 180 فولت تقريبا ضمن مقاومة متغيرة اي كلما اغير في المقاومة يتغير الفولت ولكم جزيل الشكر

هذه الدوائر تعمل بالتراياك وهى تعطى موجة لا تناسب المحولات و الموتورات لذا لو ستستخدمها فى أشياء من هذا القبيل لابد من استخدام محول
