ما المشكلة في هذه الدائرة

[compiler_x]

السلام عليكم ورحمة الله

هل هناك من يستطيع تشخيص مشكلة هذه الدائرة ؟

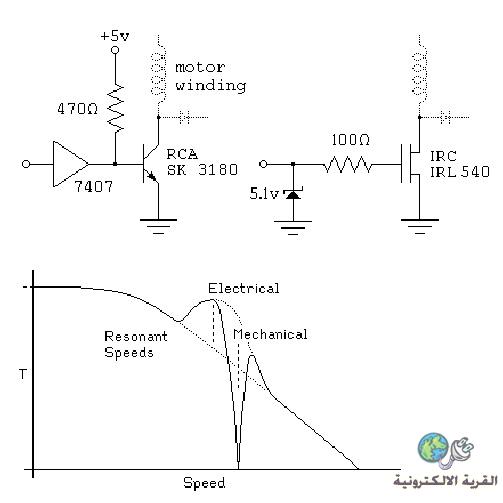

نفذتها على ارض الواقع ولكن ال IRL540 يكون في حالة on سواء بوجود اشارة على طرف gate او حتى في عدم وجودها



و الرابط الاصلي للموضوع هنا
http://www.scribd.com/doc/30466954/Stepper-Motors


وجزاكم الله خيرا

[ماجد عباس محمد]

يجب توصيل مقاومة 1ك الى 10ك على التوازى مع الزينر حتى تتصل البوابة بالمصدر Gate-Source

[compiler_x]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يجب توصيل مقاومة 1ك الى 10ك على التوازى مع الزينر حتى تتصل البوابة بالمصدر Gate-Source

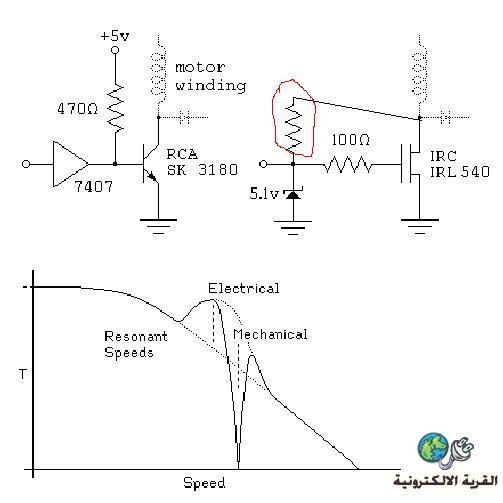

اتقصد كما في الرسم

[ماجد عباس محمد]

أخى
Source و ليس Drain
ايضا ذكرت على التوازى مع الزينر وليس التوالى اى بين الدخول و الأرضى

[compiler_x]

هل ممكن التوضيح بالرسم اخي العزيز

عذرا تختلط علي كثير من الامور

[ماجد عباس محمد]

ستجد الدائرة هنا
http://www.qariya.com/vb/showthread.php?t=59960&page=15
الرسم باسم Mosfet Switch

[compiler_x]

السلام عليكم ورحمة الله

الدائرة تعمل الان بارك الله فيك استاذي وجزاك الله خيرا

طب اسمح لي بسؤال اخر استاذي
في الداتا شيت مذكور ان الامبيرية التي يمكن ان تمر خلال irl540 تصل 28 امبير هل فعلا يتحمل هذا القدر ؟
ولو فرضنا انه يتحمل 28 بصورة نبضة فبالتاكيد انه سيتحمل 3 او 4 امبير بصورة مستمره

المشكلة اني لازلت اعاني من ارتفاع حرارة الموسفت حتى مع وجود مشتت ومروحة تبريد فهل هذا طبيعي مع العلم انها حرارة عالية

[ماجد عباس محمد]

هو يتحمل 20 أمبير حتى درجة 100 مئوية
السخونه تأتى من أنك تستخدم تقطيع للتحكم فى سرعة الموتور دون أن تضع دايود مناسب كما بالرسم الذى أشرت اليه فى الرد السابق
أويكون الترانزيستور يدخل منط فى الإهتزاز وفى هذه الحالة ستحتاج تعديل فى قيم المقاومتين حتى توقف هذا الإهتزاز
تعلم من الداتا شيت أنه عندما يكون موصل فالمقاومة الداخلية له 0.08 أوم
تعلم من الدائرة كما ذكرت أن التيار 3 أمبير
من قانون أوم 3×0.08=0.24 فولت فإن قست أكثر من هذا فإما هو لم يفتح كليا أو دخل فى مرحلة الإهتزاز
