التحكم في عرض النبضة

[سارة يوسف]

السلام عليكم وطيب الله خاطركم
لقد عملت حسابات رياضية لتوليد تردد500كيلو هرتز بعد استخدام مقاومة 50كيلو اوم ومتسعة 50 بيكو فاراد وبستخدام 4039اي سي واريد اعمل تعديل في عرض النبضة الخارجة كما في الشكل المبين هل يجوز ذلك توليد التردد وتحكم في عرض النبضة في نفس الاي سي ؟؟
اين اضع المتسعة50 بيكو واين اضع المقاومة 50كيلو؟؟؟

[ماجد عباس محمد]

المقاومة هى P1 و المكثف C3

[سارة يوسف]

مسكور استاذ ماجد في اي بوابة يتم توليت التردد واين يتم تعديل عرض النبضة؟
ماهي قيمة المتسعةc2و ومقاومةr2علما اني جربت المقاومة الثابتة 50كيلو نجحت معاي وحظرتك قلت p1ربما سوف يتغير تردد الدائرة
لماذا لانضعها في r2?

[ماجد عباس محمد]

الشرح هنا
http://www.qariya.com/vb/showthread.php?t=85647&page=5
معذرة تقولى وضعتها فى R2 ماذا وضعت فى P1? و باقى الدائرة؟؟

[سارة يوسف]

وضعت مقاومة متغيرة 10كيلو لتغير عرض النبضة
استاذ ماجد ربنا يكرمك اني بطيئة الفهم في هذا الموضوع لدي طلب صغير انا عاوزة اعمل دائرة بسيطة تخرج تردد500كيلو هرتز ومن خلاله اتحكم في سعة الموجة (تأخير الموجة)عن طريق المقاومة المتغيرة يعني عاوزة اعمل مذبذب واعمل علية تأخير في زمن خروج الترددهلا تتكرم علي بتعديل المخطط وربنا يرزقك

[ماجد عباس محمد]

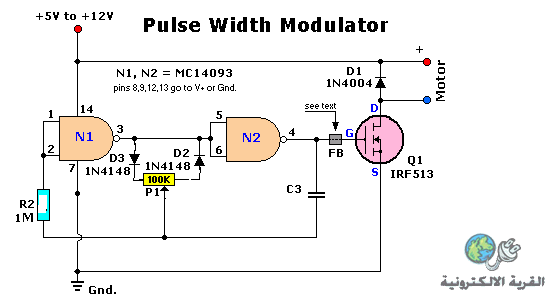

هذه هى الدائرة

لى سؤال
لماذا 500 ك هرتو والخرج لموتور؟؟

[سارة يوسف]

مشكور استاذ ماجد وبارك الله فيك لدي مشروع لنقل الطاقة لاسلكيا لمسافة 10متر واحتاج ذلك التردد لتشغيل ملف وليس ماتور كما موضح في الرسم عذرا على رسم الماتور
