[nasehre]

السلام عليكم ورحمة الله وبركاته
انا طالب سنة اخيرة بدي أسألكم سؤال عن مشروعي التخرج

مشروعي هو جهاز مساعد لمرضى القلب

ظهرت لدي مشكلة عندي وهي أن خرج المايكرو يعطي 5 فولط ماكسيموم و انا أريده ان يصل الى 10 فولط او اكثر ليقوم بفتح الترانستور الاستطاعي IRFZ44 60 فولط 10 امبير الذي سيمثل دارة القيادة للمحرك و المواصفات التالية :24 فولط 250 واط

فهل من الممكن وضع مرحلة تضخيم بين المايكرو ودارة القيادة لكي تشتغل الدارة

[حيدر علاج حسن]

تقصد ان جهد القاعدة للترانزستور اكثر من 5 فولت ؟
استخدام ترانزستور اخر يكون مرحلة تكبير بينهما ..

[nasehre]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن تقصد ان جهد القاعدة للترانزستور اكثر من 5 فولت ؟ استخدام ترانزستور اخر يكون مرحلة تكبير بينهما ..

نعم جهد VGS = 10 فولت جهد القاعدة وVDS=60 فولط لكن يكفي 24 فولط

[حيدر علاج حسن]

[nasehre]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

شكرا الكم بس وين بالتحديد قطب المايكرو ولماذا وضعت سويتش
ارجو الاجابة

[حيدر علاج حسن]

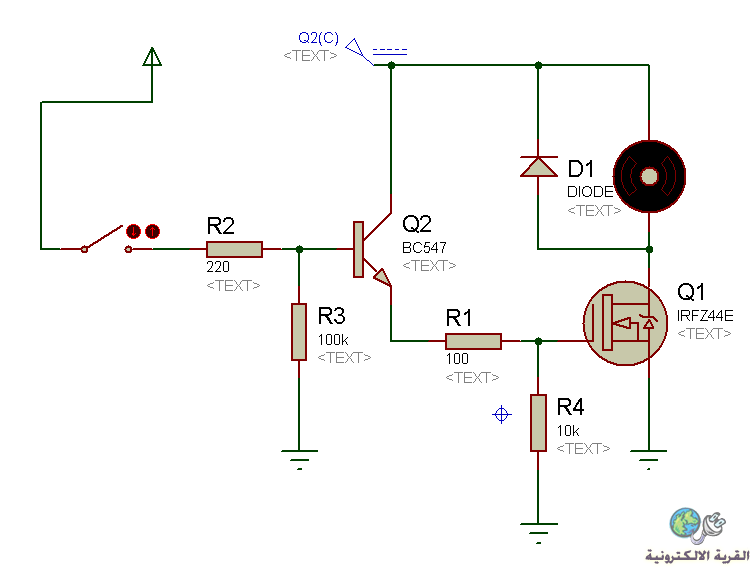

قطب المايكرو هو بدل السهم على يسار الصورة . يدخل مباشرة على السويتش .
اما السويتش فهو للتحكم بالفتح و الاغلاق يمكنك الاستغناء عنه عند توصيل المتحكم لان السيطرة سوف تكون من خلاله ..

[Imozar]

اقتباس المشاركة الأصلية كتبت بواسطة nasehre خرج المايكرو يعطي 5 فولط ماكسيموم و انا أريده ان يصل الى 10 فولط او اكثر ليقوم بفتح الترانستور الاستطاعي IRFZ44 60 فولط 10 امبير الذي سيمثل دارة القيادة للمحرك و المواصفات التالية :24 فولط 250 واط فهل من الممكن وضع مرحلة تضخيم بين المايكرو ودارة القيادة لكي تشتغل الدارة

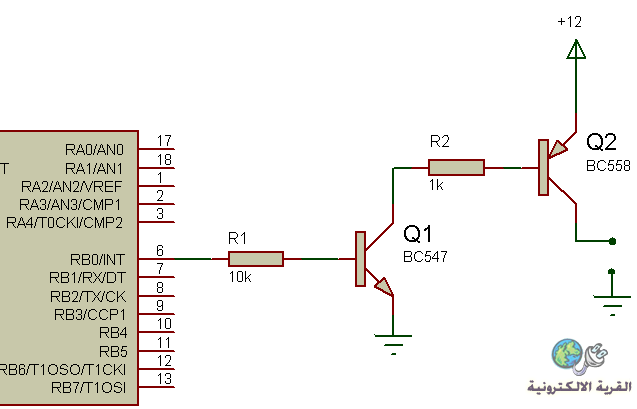

تفضل أخي :

[nasehre]

أي وحدة أخذ حيرتوني هههه
