[HA2006]

السلام عليكم

هل يمكن التخلي على الدوائر المنطقية وتعويضها برمجيا دعني أوضح الأمر قرأت سابقا موضوع حول صناعة أبسط مبرمجة للفان كارد وهي تتكون من ثلاث مقاومات فقط بينما هناك مبرمجات بها عدة دوائر منطقية

[حيدر علاج حسن]

لا زلت لم افهم السؤال ...

[lovevb6]

الاجابه الاولى:

اعتقد انك تقصد ال FPGA
فهذه التقنيه تتطلب منك فقط تغيير البرمجه

بمعني انه اذا اردت داره تعمل بعمل معين فما عليك الا برمجة FPGA فقط
اي يمكنك تغيير مسار الداره برمجيااا

ولكن هذا ال FPGA ما هو الا بيوت من الدوائر المنطقيه
وكم انا متشوق لتعلم هذه الداره

والله اعلم

[lovevb6]

والاجابه الثانيه :

اما مساله انه يمكن التخلي عن الدوائر المنطقيه برمجياا فهذا مستحيل لسبب واحد لانك تريد ان تنقل داتا عبر سلك وهذه الداتا عباره عن صفر وواحد
من سينفذ هذا الامر فى عدم وجود دائره منطقيه



فعلي سبيل المثال هذه دائرتان نوع بوابة AND ولها شكلان واحد معقد قليلاا والاخر سهل ..ولو تاملت جيداا ستجد ان الاولي بها حمايه للترانسستور وتقويه للاشاره اما الثانيه فلاا

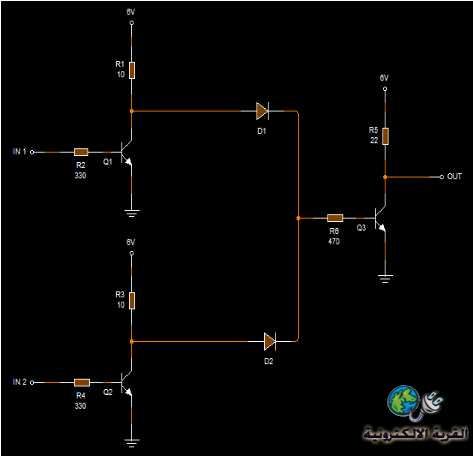

هذا الشكل الاول لها

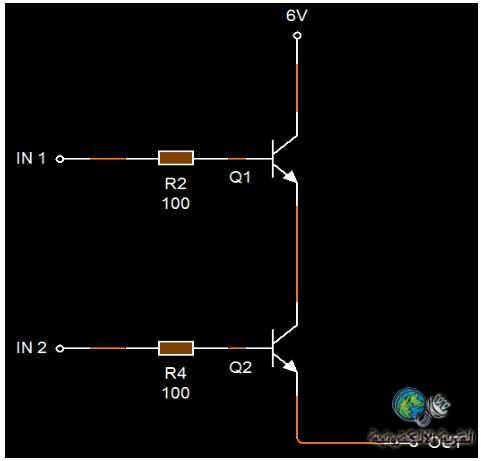

وتم تبسيطها بهذا الشكل



واكيد يوجد تنسيط واختصار لاشكال البوابات ولكن هذا ينعكس على كفائة الدائره

مثل الاحمال والتيارات العكسيه وقلة الحمايه سواء للقطع انفسها او للكومبيوتر فى حال تم التوصيل به

اتمني ان تكون قد استفدت حي واحد من المئه من شرحي المتواضع

وان كان ليس هذا ما تقصده فاعذرني على عدم فهمي للسؤال

تحياتي

[HA2006]

يارك الله فيكم على الرد

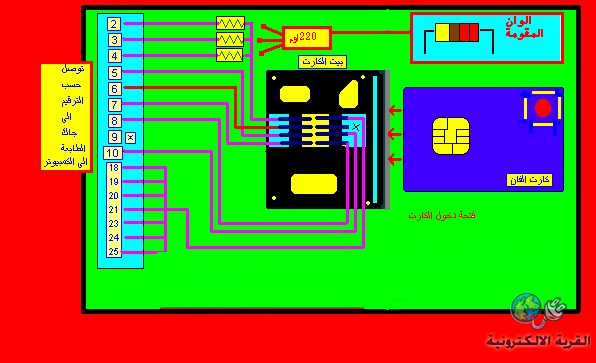

أن أقصد تكون هنا دارة بين الكمبيوتر وشيئ يمكن التحكم به عبر الكمبيوتر ولقد أعطيت مثال على مبرمجة كرت الفان فلفعل ذلك يلزمك بعض البوابات المنطقية IC ولكن هناك مبرمجة للفان بها 3 مقاومات فقط
الصوره مرفقة



هل هذا يعني أنه تم تعويض IC برمجيا

أرجو أن يكون السؤال مفهوم

[ماجد عباس محمد]

المسألة ترجع للمطلوب من الدائرة فمداخل الميكرو مثلا محدودة ولو أخذت بورت 8 خط لا يمكنك التعامل إلا مع 8 أجهزة فقط لكن باستخدام دوائر Decoder تصل إلى 256 جهاز
أيضا الزمن الذى سيأخذه الميكرو فى القيام بعمل الدوائر المنطقية لو زاد عن حدود معينة سيكون عديم القيمة
