طلب مساعدة من المهندسين ليدات اضاءة منزلية

[ابوسعيد02]

عندي بطارية 12 v وسبعة امبير و90 ليد ابيض

شرح طريقة التوصيل على التسلسل او التفرع

والمقاومات اللازمة لهما

ولكم جزيل الشكر

[حيدر علاج حسن]

على اعتبار ان جهد الليد الواحد 2.25 فولت و تياره 10 ملي امبير ستكون الدائرة عبارة عن 18 فرع موصولة على التوازي ..
كل فرع يتكون من 5 ليدات و مقاومة 75 اوم موصولين على التوالي ...

[السيد بدوى]

السلام عليكم =اخي العزيز حيدر علاج حسن=ارجو منك لو سمحت ان توضح بالرسم وجزاك الله خيرا

[حيدر علاج حسن]

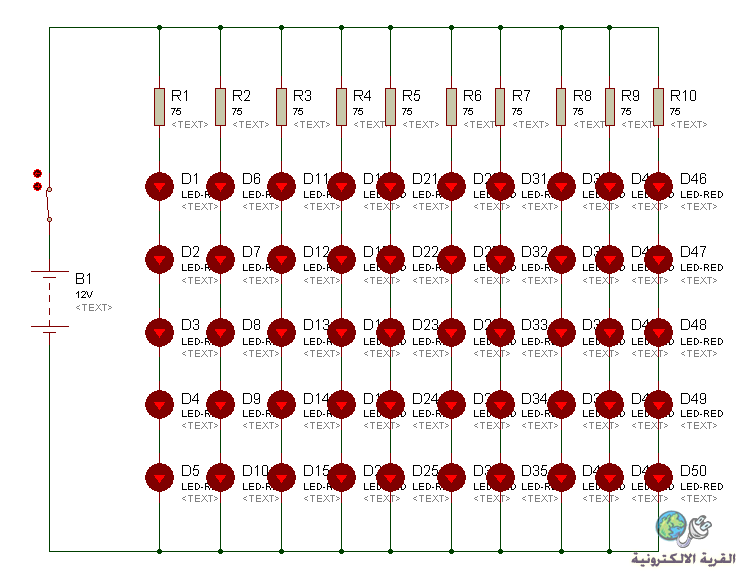

انا عملت 10 اعمدة لكي لا يكبر حجم الصورة .. بامكانك ان تزيدها الى 18 عمود بنفس الطريقة ..

[ابوسعيد02]

الف شكر اخي الكريم

جزاك الله كل خير

[السيد بدوى]

جزاك الله خيرا اخي العزيز حيدر علاج حسن

[ابوسعيد02]

بعد التجربة لا تعمل والاضاءة خافتة جدا جدا

تم وصل مع كل ليد مقاومة وتمت الاضاعة بشكل ممتاز

[حيدر علاج حسن]

ربما جهد الليدات و تيارها يختلف عن هذه الحسابات ...
