برجاء التعديل والشرح للدائرة هذة

[eltohamy]

4- دائرة الإحساس بمستويات متعددة من المياه

الوظيفة :
كلما إرتفع مستوى المياه تضىء الليدات لتدل على المستوى الذىوصلت إليه المياه .

الدائرة الكهربية :



المكونات :



SW1 = Toggle Switch
R1 = R2 = 2200 ohm
R3 = 2200 ohm
R4 = 2200 ohm
R5 = 470 ohm
R6 = 470 ohm
R7 = 470 ohm
R8 = 470 ohm
Transistor = BC108
LED = 5mm Standard

أنا عايزها تشتغل على 12 فولت مستمر وتعمل علىتانك بنزين هل فى مشكلة

[حيدر علاج حسن]

لست متأكد من ان البنزين موصل للتيار الكهربائي ام لا .
و اعتقد انه غير موصل ...

[فهد المنصور]

ايضا حتى بأفتراض الماء .. فلا أعتقد ان قاعدة الترانزيستور ستحصل على ما يكفي من جهد لتشغيل ترانزيستور NPN

[حيدر علاج حسن]

نعم استاذ فهد اذا كانت نسبة التكبير عالية نسبيا و الماء فيه نسبة جيدة من الاملاح ممكن ذلك . انا جربتها بالترانزستور BC547

[اكزي]

السلام عليكم جميعا

وبعد ادنكم جميعا وبارك الله فيكم

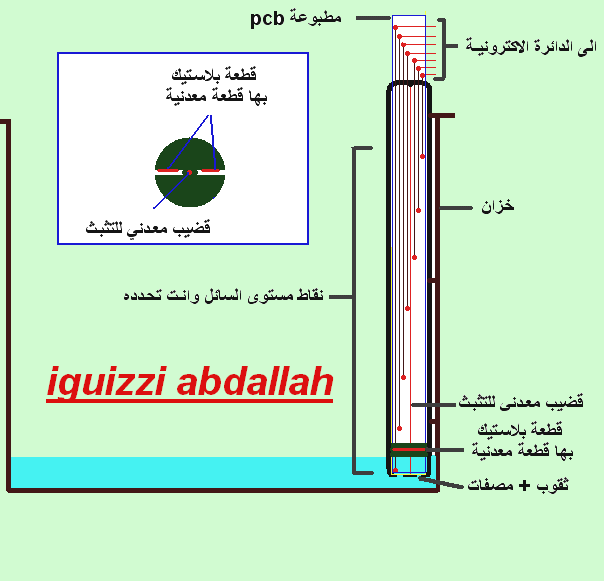

أخي الكريم كيفما كان السائل فيمكنك قياسه ودلك بوضع فلوطور او عائمة وهي التي تعطي القياس

مخطط لفهم الفكرة

[ماجد عباس محمد]

يا سادة يا أفاضل
لو حدثت شرارة مهما كانت صغيرة سيحدث انفجار
لا يستخدم التيار الكهربى داخل خزانات الوقود

لك مشاركة هنا
http://www.qariya.com/vb/showthread.php?t=104657
بنفس الموضوع و قمت بالرد عليك و ذكرت أن التانك مزود بوسيلة قياس مناسبة
كل ما عليك عمله هو قياس التغير فيها وهى إما مقاومة متغيرة أو مجموعة سويتشات

التانك سيكون مراعى به احتياطات الأمان المطلوبة
