سؤال للخبراء

[امل ميمو]

السلام عليكم
اخواني الاعزاء انا بعمل درايفر للstepper motor عن طريق الدرايفرTB6560AHQ ووجد هذا التصميم وبه امور مخالفة لل datasheet الخاصة بالدرايفر فاريد ما الفرق وما فائدة الاتي
الترانزسستور مع خرج الclk ودخل الTQ2
ومقاومات ال pull down مع ال pull up في هذه الدائرة مع اني الdatasheet توصي بمقاومات pull down وكذلك على(R4.7K with 6.8M pin clk3 )فكيف ذلك ارجو الافادة


تصحيح بواسطة Fahad

[ماجد عباس محمد]

أخى
أين الرسم؟؟

[امل ميمو]

شكرا لردك اخي الكريم ولكن الرسمه تظهر عندي ولايوجد مشكله وانا وضعها في المشاركه الاولي وهذا الرابط لها اذا لم تظهر واسف على تعبك وشكرا لاهتمامك استاذنا الفاضل

[امل ميمو]

طب اذا كان السؤال صعب

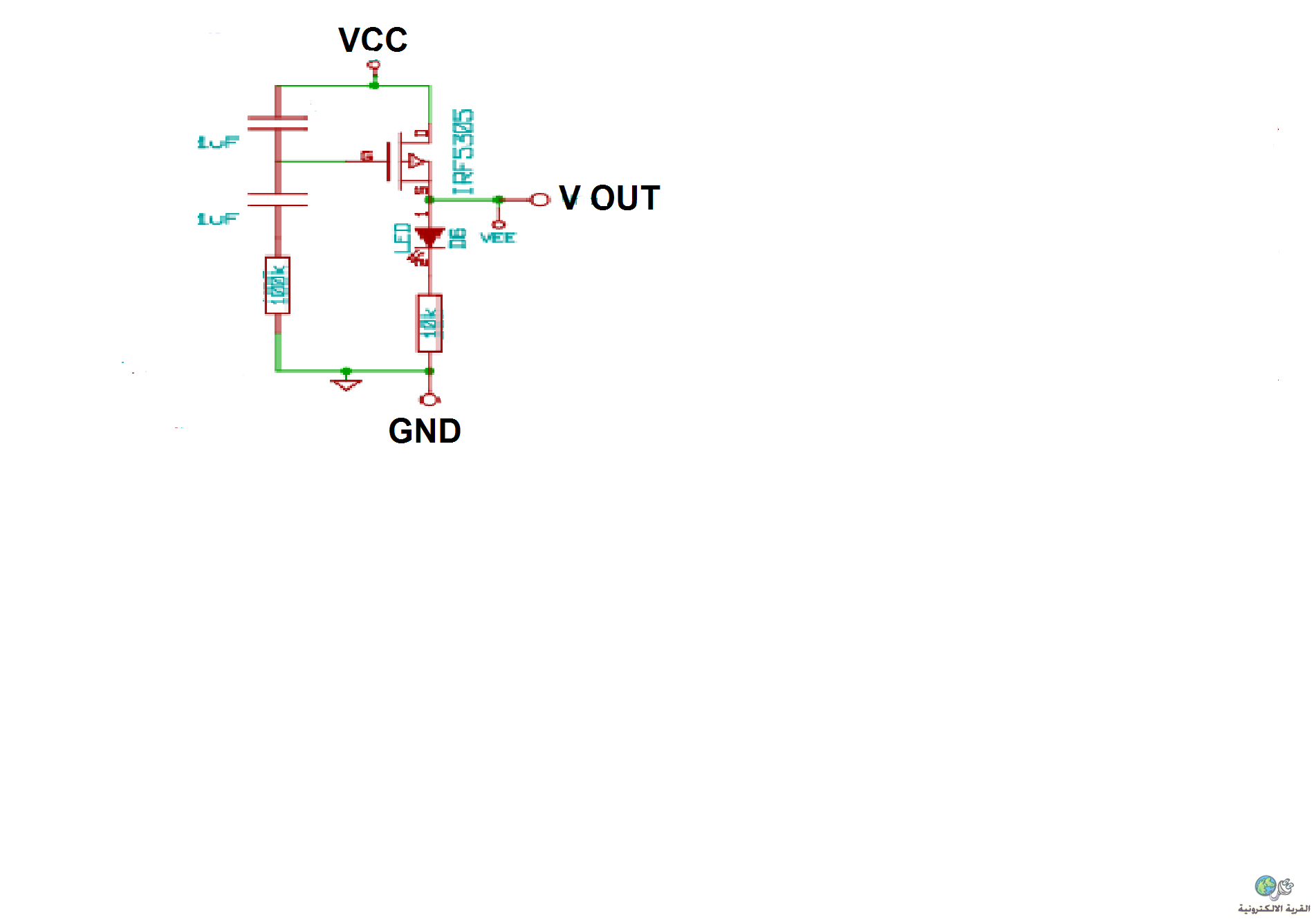

عندي سؤال اخر ما وظيفة هذا الترانزسستور في هذه الدائره وما فائدة الدائرة في دوائر البور
[IMG][/IMG]

[امل ميمو]

الصورة مره اخرى

[ماجد عباس محمد]

اولا
الرابط لا يعمل
ثانيا بالنسبة للمشاركة الأولى فالموضوع ليس ترانزيستور ولكنه دائرة فى مستطيل منقط و مرسوم مكافئ لها يسار الصورة
فكيف لنا أن نحدد كنهته و الدائرة غير مكتملة؟؟ فالمخرج المتصل بالميكرو غير مبين فى الرسم كما أن رقمه أو ما هيته ليست موضحة

من صنع المتكاملة اقترح لهادائرة و غالبا ما تكون الأفضل ، إن وجدت دائرة أخرى و لم تستطيع التحقق من جدواها فالأسلم الرجوع للدائرة الأصلية

ثالثا الدائرة تستخدم P-Chanel و المفترض توصيل D بالسالب و S بالموجب عكس التوصيل المبين و أيضا لا يوجد انحياز للبوابة فهى غير متصلة بشيئ لتحديد إن كان On او العكس

[امل ميمو]

شكرا اخي ماجد على اهتمامك وهذه الدائره الاصليه يوجد بها الترانزسستور واريد معرفة مالفرق لو وصلت دايود واحد مع الماتور او اثنين كما هو مرسوم باليد وهذا درايفر للstepper motor ورقمه TB6560 وشكرا لك مره اخرى
http://ultrashare.net/hosting/fl/02968ee102/تعديل

اسف لم اسطتيع وضع الصوره مباشرة لكبر حجمها هتعبك معايا

[امل ميمو]

يعني الدائره الخاصة بال P-Chanel بها اخطاء وغير صحيحة فما هو الصح من فضلك لهذا الترانسستور الخاص بالبور
