تعديل على IR sensor

[noor1144]

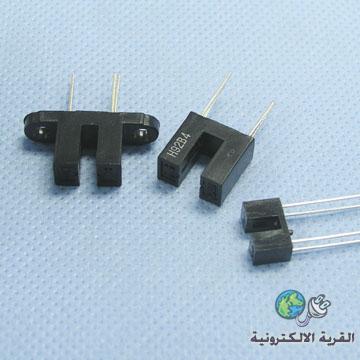

هذا السنسور عبارة عن دايود مرسل للاشعة التحت حمراء وفي الجهة المقابلة ترانزيستور ضوئي مستقبل للاشعة التحت حمراء

حصل معي مشكلة لعدم توافر في السوق نفس السنسور السابق استخدامة
استبدلته بآخر ولكن لم يعمل الموتور

وذلك بسبب اختلاف حساسية السنسور الاول عن الاخر

السنسور كان يعطي قراءة بين collector and emitter عند تسليط الضوء عليه
40 اوم وعند قياسة في buzzer يصدر صوتا

ولكن الثاني القراءة 700 اوم

سؤالي باختصار
بحث في السوق ولم اجد النوع الاصلي وكان من شركة شارب

والان اريد تقليل قيمة هذه المقاومة قدر المستطاع بحيث اذا تم تسليط الاشعة تحت الحمراء على قاعدة الترانزيستور يصدر صوت buzzer بين طرفي collector and emitter

بصراحة انا اريد دوائر الكترونية اظن انها سهلة ولكن لاتحضرني
انا فكرت باضافة ترانزيستور آخر ولكن مش عارف نوعه اييه
المهم يكون الخرج اقل اوم ممكن

ملاحظة حاولت اضاقة ليد آخر اشعة تحت حمراء وابدل المستقبل بآخر ولكن المنظر اصبح غير لائق والمساحة التي عندي لاتسمح
فانا اريد افكار وحلول الكترونية
وشكرا

اتمنى ان يكون طلبي مفهووووووووم

[حيدر علاج حسن]

ارفع مخطط الدائرة ليتم التعديل عليها ...

[noor1144]

اخي الكريم
لايوجد دائرة
فقط اريد ا ازيد حساسية هذا السنسور
شفت الريلي لما توصله بالكهرباء كيف يوصل الكهرباء من دون اي مقاومة
او السويتش عند الضغط عليه فانه يوصل من دون اي مقاومة

الذي اريده هو التعديل على هذا السنسور وهو سنسور بسيط جدا
بان يوصل مثل السويتش

هل طلبي مفهموم

[حيدر علاج حسن]

بعض السنسورات نتاجها توصيل مفتاح و بعضها توليد جهد و بعضها زيادة مقاومة و بعضها انقاص مقاومة ..
لابد من معرفة نتاج هذا السنسور و كيفية توصيله من اجل زيادة حساسيته لان الحساسية مسئلة نسبية من الدائرة ..

[Imozar]

لو ممكن تعطينا رقم السنسور الاصلي ربما تتوضح خصائصه وطريقة تقوية خرجه أو طبيعة دائرة الانترفاس بينه وبين الموتور لان التحكم يكون بالجهد .

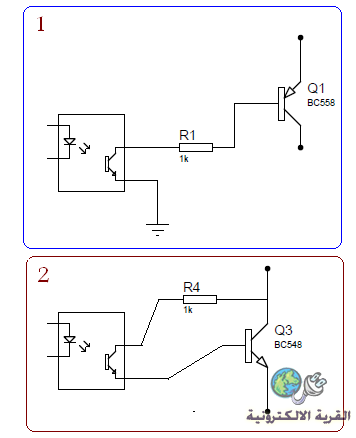

على كل هذه أمثلة لتقوية خرج اوبتوكوبلر ما يمكن التعديل عليها ربما تفيد:
