دائره المكبر اللوغاريتمى

[الاسترالي]

السلام عليكم ورحمة الله

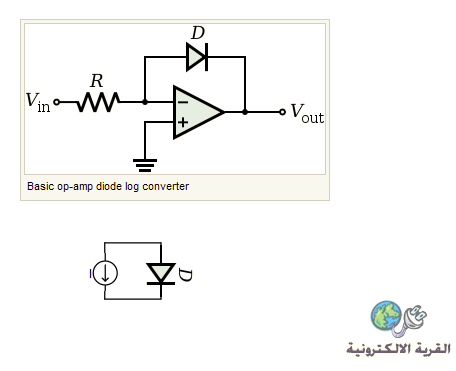

الرجاء من الاخوان مساعدتي حيث اريد ان اعرف ما الفرق بين دائره المكبر اللوغاريتمى
http://upload.wikimedia.org/wikipedi..._Amplifier.svg
واستخدام دايود مع مصدر تيار مستمر لعمل الدائرة اللوغاريتمى

http://upload.qariya.info/images/qariya-1b3f329822.png

علما بان المرحله التالية اوسوف يتم توصيل خرج دائرة log بمقارن

[ماجد عباس محمد]

الفرق أن مكبر العمليات يعزل تأثير الحمل عن الدايود و إلا سيكون الحمل على التوازى مع الدايود
أيضا سيخلصك من 0.6 فولت اللازمة لبدء التشغيل
