طلب مساعدة في دارة عكس الاقطاب

togoodday · 17-03-2012, 10:28 AM

احتاج دارة الكترونية او عن طريق ريلي تقوم بعطاء توصيل لمحرك 12 فولت
بحيث يكون المحرك مطفئ وعند الضغط على مفتاح يدور المحرك يمين وعند الضغط على مفتاح اخر يدور يسار ( يعني عكس الاقطاب ) مع ملا حظة ان المحرك يجب ان يكون بدون حركة في الوضع الطبيعي
وشكرا

حيدر علاج حسن · 17-03-2012, 11:41 AM

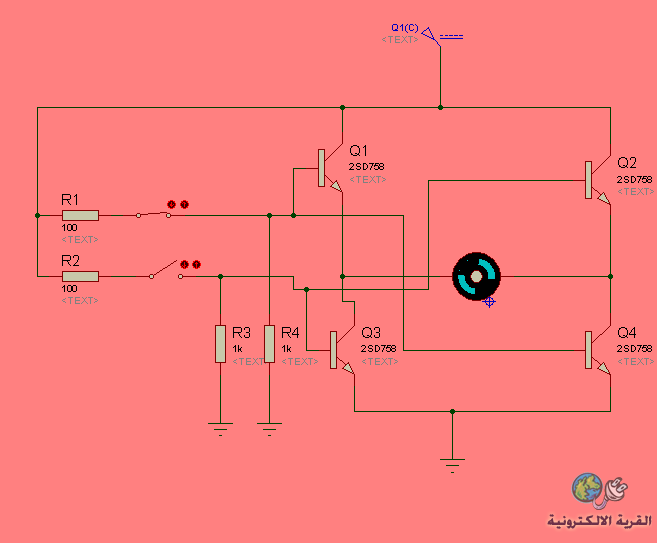

دائرة h-bridge هي الاشهر تقريبا لعكس اتجاه الدوران ..

mshal · 17-03-2012, 01:24 PM

http://upload.qariya.info/images/qariya-968242ba45.gif

togoodday · 18-03-2012, 08:52 AM

شكرا للمساعدة ولكن سؤال هل الدارة الاولى الالكترونية بدون ريلي تعمل فقط عند الضغط على القاطعة ام تعمل بشكل مستمر حتى الضغط على القاطعة الثانية وشكرا

mshal · 18-03-2012, 05:06 PM

الدائر الولى تعمل عند الضغط فقط

حيدر علاج حسن · 18-03-2012, 08:07 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mshal

الدائر الولى تعمل عند الضغط فقط

و لا يجوز تشغيل المفتاحين معا في نفس الوقت ...
و لمعالجة هذه القضية يمكن استبدال المفتاحين بريلي و مفتاح واحد فقط .
و عند ضغط المفتاح يدور المحرك باتجاه و عند تحرير المفتاح يدور بالاتجاه المعاكس ..
