[waled_superstar]

السام عليكم اخوانى جالى شاشة ديل 19 اسود فلات العيب k2761 ضارب عامل شورت جبت وركبت ايسى بنفس الرقم اشتغلت الشاشة لمدة دقيقة وضرب ايضا لمة ابيضرب ويعمل شورت بتفصل باور وايضا فى زنة عند دائرة الباور فهل دة عيب مكثفات فى دائرة الباور

[mohamed-elc]

اقتباس المشاركة الأصلية كتبت بواسطة waled_superstar السام عليكم اخوانى جالى شاشة ديل 19 اسود فلات العيب k2761 ضارب عامل شورت جبت وركبت ايسى بنفس الرقم اشتغلت الشاشة لمدة دقيقة وضرب ايضا لمة ابيضرب ويعمل شورت بتفصل باور وايضا فى زنة عند دائرة الباور فهل دة عيب مكثفات فى دائرة الباور

السلام عليكم ورحمة الله وبركاته
مهندسنا الفاضل بعد التحيه
الرجاء قم بقياس جميع قطع الباور وخصوصا المقاومات
لعلها غيرت من قيمها
وقم بالتاكد من قنطرة التوحيد
كما نود من حضرتك ان تقوم بتغيير اى سى
uc 3842
الموجود بدائرة الباور مع هذا الموسفت
والله الموفق

[waled_superstar]

السلام عليكم اى اخبارك اخى الكريم مهندسنا الغالى محمد يريت تكون با افضل جال بازن لله حغير الايسى وحوفيك بالنتائج

[mshal]

بدل مكثف البور وافحص المكثفات علي الخرج

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة waled_superstar السام عليكم اخوانى جالى شاشة ديل 19 اسود فلات العيب k2761 ضارب عامل شورت جبت وركبت ايسى بنفس الرقم اشتغلت الشاشة لمدة دقيقة وضرب ايضا لمة ابيضرب ويعمل شورت بتفصل باور وايضا فى زنة عند دائرة الباور فهل دة عيب مكثفات فى دائرة الباور

بسم الله الرحمن الرحيم


اخي العزيز

1- انزع فيوز Fuse الجهاز (اي المصهر) وصل بدلا منه لمبة 200 واط (سيريا) للفحص
2- في اثناء التجربة والفحص فك ملف الاحباط الكبير
3- فك طرف المجمع C= Collector الخاصة بترانزيستور الهريزنتال الأفقي Power Horizontal
4- اخيراً اثناء قياس الفولت DC انزع الفوتوكابلر PHOTOCOUPLER ثم تأكد من جود الفولتيات علي كلا من:- المصفت 2SK2761 ، و I.C= uc 3842 ، واستبدال التالف باي بديل أخر مع فحص قبل تركيب الاجزاء الجديدة فحص الموحدات والمقاومات الصغيرة والكبيرة وفحص الزينر

[Ghost 2003]

تركيب اي بديل للمصفت رقم K2761 من نفس العائلة أو لهو بديل أخر هو

2Sk2761-01MR <=> STP8NM60FP

STP8NM60 - STP8NM60FP - STB8NM60 - STD5NM60 - STD5NM60-1

والمتكاملة رقم uc 3842

بدائلها هي:

UC, HY, KA, ... ets

uc 3842, 3843, 3844, 3845, ... ets

يوجد معلومة مفيدة جداً بقراءة هذا الكتيب الجميل باسم Power MOSFET.pdf

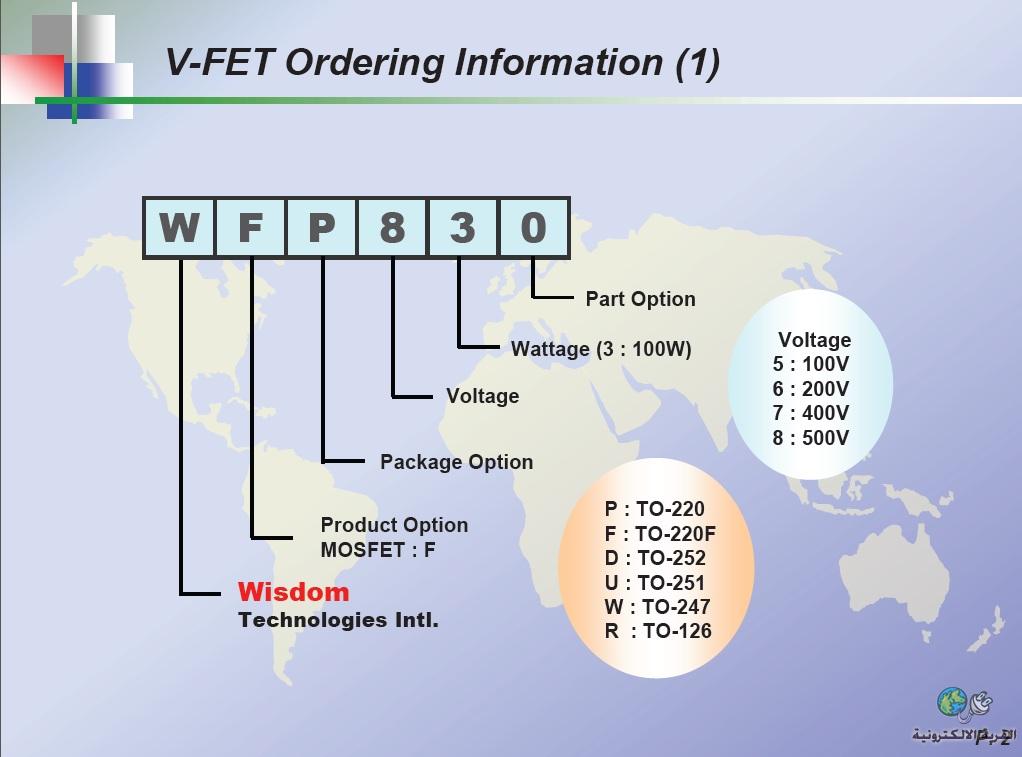

V-FET Ordering Information (1)

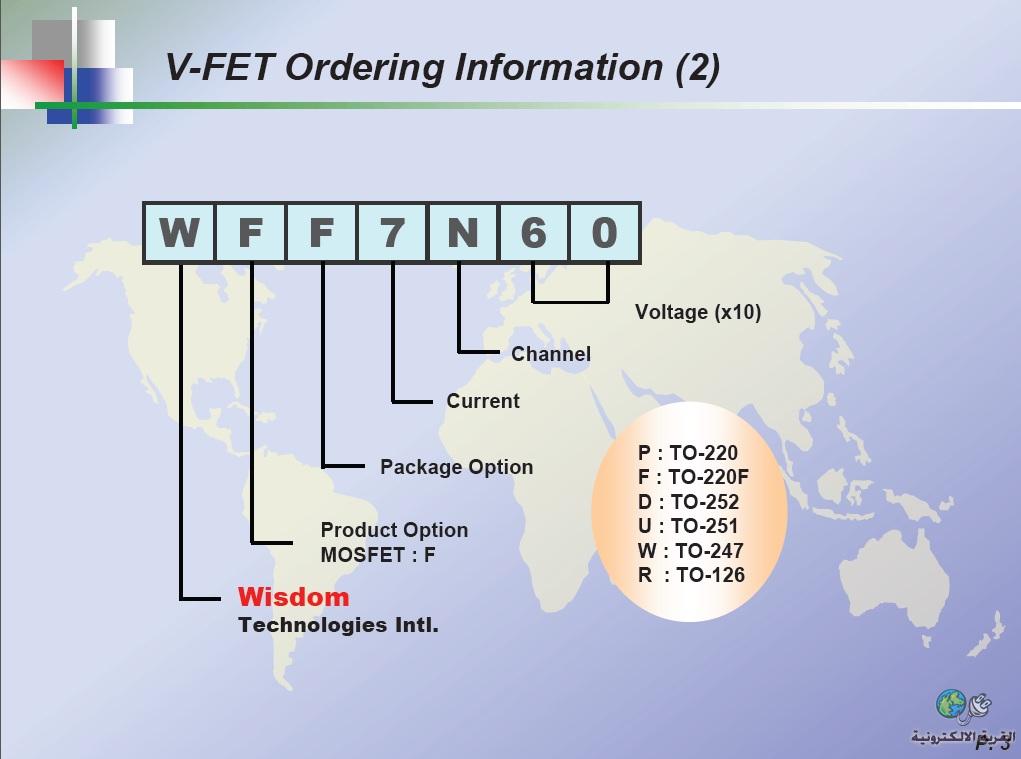

V-FET Ordering Information (2)



http://kshubkim.mireene.co.kr/dw/wisdom/1.pdf

او بالبحث عنه باسم Product Training for Power MOSFET

http://www.google.com.eg/#hl=ar&site...w=1440&bih=796

[FAYOMY 2]

يعني اية يا استاذ يرفع فوتو كبلر ويقيس فولتية علي سايروستور الضغط العالي هذا الكلام خطير ولايخرج من فني لانة اذا تم رفع الفوتو كبلر من الجهاز وتوصيل التيار الية يتم تدمير مكونات الجهاز وهذا معناة ارتفاع الفولتية لان الفوتو هو منظم جهد السحب

[mshal]

الاي سي 3842 مزودة بحماية داخلية للتحميل الزائد و الفت يعمل سوتش و يجب ان يكون الجهد الواصل للبوابة عالي ما فوق 8 فولط الاحتمالات الموجودة اولا ان يكون مكثف البور تالف ثانيا ان احتراق مقاومة تحكم التردد فلو انخفض التردد يسبب تشبع الملف وحرق الفت ثالثا ان يكون كسر في نواة الفريت رابعا وهو الاكثر احتمال احتراق المفاومة بين الطرف رقم 6 و بوابة الفت ترانسستور
