ارجو المساعدة في صنع الدارة

mhame55 · 23-03-2012, 10:19 AM

أريد دارة تضيء ليد بلون الأحمر عندما تكون فولت اقل من 12 فولت وتضيء بلون الأخضر عندما كون اكبر من 12 فولت بواسطة ريلي اذا امكن

سؤال على الماشي كيف أوصل ريلي على بطارية سيارة

حيدر علاج حسن · 23-03-2012, 10:32 AM

جواب عالماشي ...

mhame55 · 23-03-2012, 02:15 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

جواب عالماشي ...

ممكن تشرح شوي عن الدارة

حيدر علاج حسن · 23-03-2012, 04:05 PM

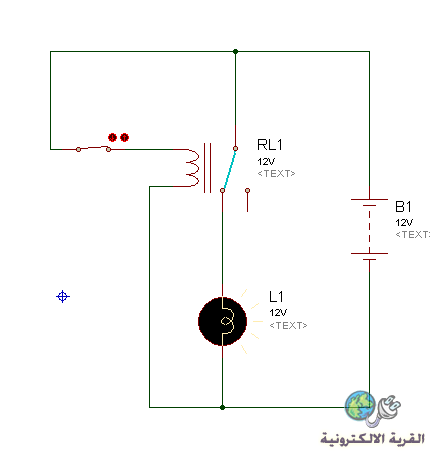

الريلي يحتاج الى نقطتين للتغذية من المصدر النقطة الاولى لتغذية الملف و تكون من خلال مفتاح خارجي يوصل على التوالي معه و الثانية لتغذية المفتاح داخل الريلي الذي سوف يشغل المصباح ... و يتم تغذيتهما من الطرف الموجب للبطارية .
الاطراف الاخرى لكل من الملف و المصباح توصل الى الطرف السالب للبطارية .
عند غلق المفتاح الخارجي سوف يوصل الملف بالطرف الموجب للبطارية و هكذا تكون دائرته قد اكتملت فيعمل على غلق مفتاح داخل الريلي و الذي بدوره سوف يوصل المصباح بالطرف الموجب للبطارية فتكتمل دائرته و يتوهج

mhame55 · 23-03-2012, 04:40 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الريلي يحتاج الى نقطتين للتغذية من المصدر النقطة الاولى لتغذية الملف و تكون من خلال مفتاح خارجي يوصل على التوالي معه و الثانية لتغذية المفتاح داخل الريلي الذي سوف يشغل المصباح ... و يتم تغذيتهما من الطرف الموجب للبطارية .
الاطراف الاخرى لكل من الملف و المصباح توصل الى الطرف السالب للبطارية .
عند غلق المفتاح الخارجي سوف يوصل الملف بالطرف الموجب للبطارية و هكذا تكون دائرته قد اكتملت فيعمل على غلق مفتاح داخل الريلي و الذي بدوره سوف يوصل المصباح بالطرف الموجب للبطارية فتكتمل دائرته و يتوهج

مشكور اخي حيدر علاج حسن على الشرح ولكن اريد ان يخرج سللكين من دارة سالب وموجب وعندما تصبح الفولطية اقل من 12 لا تعمل الدارة سوف اضعها في الدارة انفرتر

dodolink · 23-03-2012, 05:03 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mhame55

مشكور اخي حيدر علاج حسن على الشرح ولكن اريد ان يخرج سللكين من دارة سالب وموجب وعندما تصبح الفولطية اقل من 12 لا تعمل الدارة سوف اضعها في الدارة انفرتر

ممكن استفسار (ما هى دائره الانفرتر)

حيدر علاج حسن · 23-03-2012, 05:03 PM

قبل تصميم الدائرة ... طبعا تريد ان تقطع التشغيل على البطارية في حال هبوطها الى اقل من 12 فولت و هذا شيء جيد ..
لكن دائرة المقارن سوف تكون غير مستقرة لان جهد البطارية عندما ينقص الى اقل من 12 فولت سوف يتم قطع الحمل عنها مما يسبب عودة الجهد الى 12 او اكثر قليلا فتعاود دائرة المقارنة بالتشغيل و هكذا ...
فالموضوع يحتاج الى دائرة اذكى من مجرد مقارنة ..

mhame55 · 23-03-2012, 08:16 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة dodolink

ممكن استفسار (ما هى دائره الانفرتر)

الانفرتر دارة تقوم بتحويل 12 فولت مستمر الى 230 فولت متناوب
لتعرف اكثر عن الانفرتر لمهندس سعيد قادر
http://www.qariya.com/vb/showthread.php?t=57786
