الرجاء المساعدة في صنع هذا الفلتر و المرشح

[m.jabbour]

السلام عليكم أعضاء منتدى القرية الألكترونية الكرام

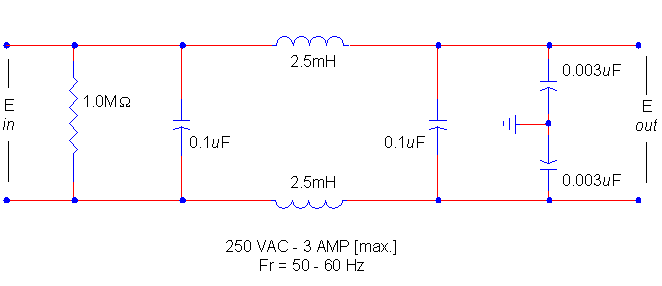

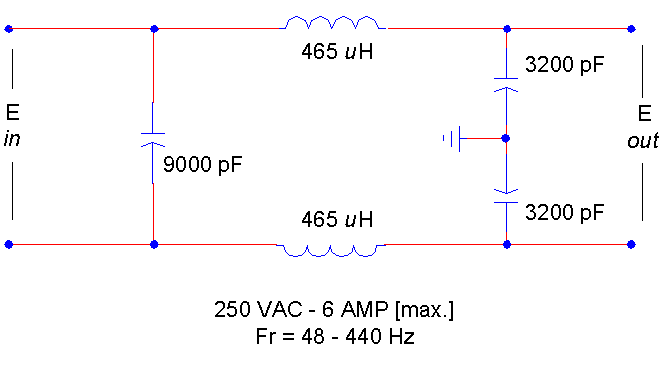

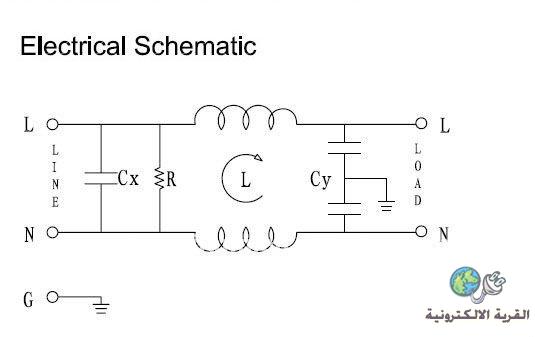

أحتاج مساعدتكم بخصوص صنع الملفات التي توصل كفلتر و مرشح لخرج AC لتنظيف الموجة و التردد الخارج
وتكون قيمه هكذا الملف 1.2mh الموصول على خرج الأنفريتر
2.5mH
1uH
وغيرها وهل يوجد شرح لهذا النوع

[ماجد عباس محمد]

هنا مواقع لحساب الملفات
http://www.66pacific.com/calculators/coil_calc.aspx
http://deepfriedneon.com/tesla_f_calchelix.html
http://www.technick.net/public/code/...nce_calculator

[m.jabbour]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هنا مواقع لحساب الملفات
http://www.66pacific.com/calculators/coil_calc.aspx
http://deepfriedneon.com/tesla_f_calchelix.html
http://www.technick.net/public/code/...nce_calculator

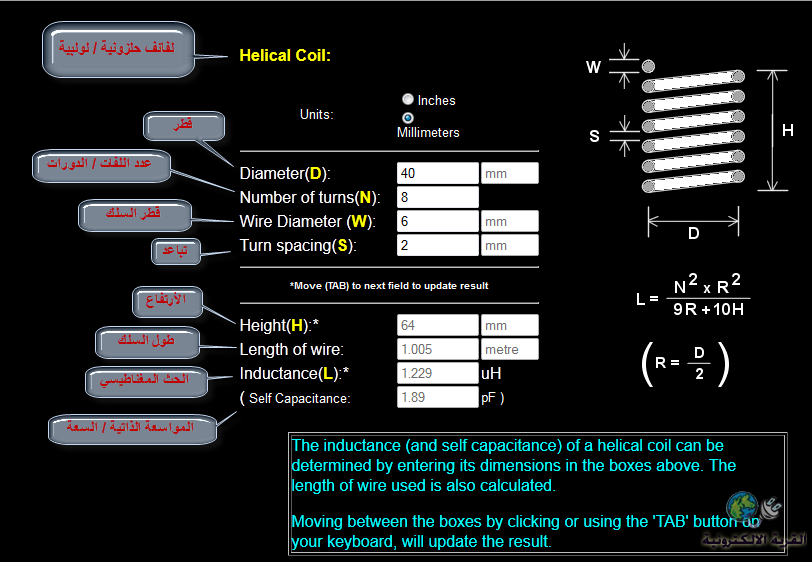

شكرا جزيلا أستاذ ماجد هذه صورة من حاسبة الموقع و هي ممتازة في لف الملفات وسؤال أخير بشأن الملف الذي يربط على التفرع مع مقياس الأمبير DC يجب أن يكون الفولت على طرفيه 75mv هل تشرح لي من بعد أذنك كيف أحصل على هذه النتيجة أو طريقة صنع هذا الملف لتكون قراءة أمبير DC دقيقة قدر الأمكان
http://deepfriedneon.com/tesla_f_calchelix.html

[mshal]

السؤال الذي يطرح نغسه ما هو معامل النفلذ المستخدم اعتقد ان القانون المذكور يتعامل مع الهواء

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة m.jabbour

شكرا جزيلا أستاذ ماجد هذه صورة من حاسبة الموقع و هي ممتازة في لف الملفات وسؤال أخير بشأن الملف الذي يربط على التفرع مع مقياس الأمبير DC يجب أن يكون الفولت على طرفيه 75mv هل تشرح لي من بعد أذنك كيف أحصل على هذه النتيجة أو طريقة صنع هذا الملف لتكون قراءة أمبير DC دقيقة قدر الأمكان
http://deepfriedneon.com/tesla_f_calchelix.html

أخى
أى ملف تقصد فلم أجده فى الدائرة

المشاركة الأصلية كتبت بواسطة mshal

السؤال الذي يطرح نغسه ما هو معامل النفلذ المستخدم اعتقد ان القانون المذكور يتعامل مع الهواء

نعم و لكن معامل مادة القلب المفترض أنها معلومة لكن معامل الشكل قد يكون صعب قليلا لأنه يعتمد هل يشكل دورة مغلقة أب به فجوات الخ

[m.jabbour]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
أى ملف تقصد فلم أجده فى الدائرة

بخصوص السؤال الأخير بشأن الملف الذي يربط على التفرع مع مقياس الأمبير DC يجب أن يكون الفولت على طرفيه 75mv هل تشرح لي من بعد أذنك كيف أحصل على هذه النتيجة أو طريقة صنع هذا الملف لتكون قراءة أمبير DC دقيقة قدر الأمكان

شكرا أستاذ ماجد على سرعة الأستجابة وهي ليست موجودة في الدارة
أشتريت مقياس أمبير DC لأركبه على شاحن البطارية ومقياس الأمبير يحتاج لملف يوصل على طرفيه ويجب أن يكون الفولت على طرفيه 75 ميلي فولت لتكون القراءة صحيحة و في البحث على النت وجدت ملفات جاهزة بينما في سوريا لاتوجد هذه الملفات وسألت أجابوا أنه يجب لف سلك 4مم 7 أو 8 لفات بقطر 2.5 سم و أوصله على طرفي المقياس وعند وصل المقياس على التسلسل بين البطارية و الشاحن أو الحمل يجب أن أقيس الفولت على طرفي الملف بالأفو ويجب أن يكون 75 ميلي فولت

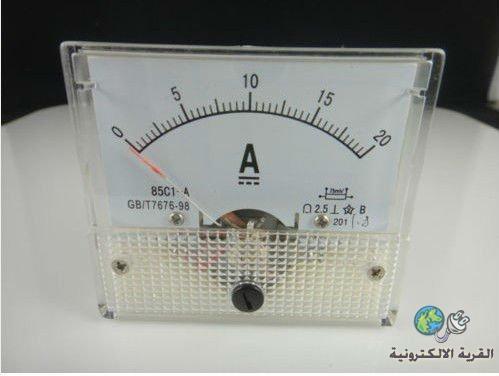

وهذه صورة المقياس

[ماجد عباس محمد]

هذا المقياس يركب معه مقاومة لتوزيع التيار ولا يركب معه ملف فهو مقياس مستمر و ليس متردد

[m.jabbour]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذا المقياس يركب معه مقاومة لتوزيع التيار ولا يركب معه ملف فهو مقياس مستمر و ليس متردد

شكرا أستاذ ماجد ما قيمة المقاومة وكم واط تكون من بعد أذنك
